专利号: 2022116378132
申请人: 芜湖中民科技建材有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

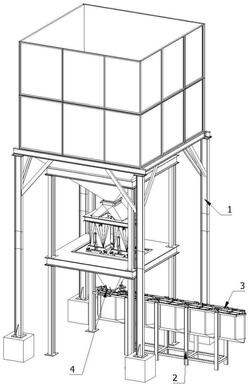

1.一种砂浆打包用包装袋输送装置,其特征在于,包括送袋轨道(2)、压紧机构(4)、砂浆包装袋(5)和若干个袋口撑开机构(3),袋口撑开机构(3)用于对砂浆包装袋(5)的袋口进行撑开,若干个袋口撑开机构(3)可水平滑动的安装在送袋轨道(2)上,袋口撑开机构(3)运动到送袋轨道(2)的末端时,位于包装机本体(1)出沙口的正下方,压紧机构(4)用于对送袋轨道(2)末端的袋口撑开机构(3)进行压紧;

袋口撑开机构(3)包括支撑导轨(3b)、限位阻挡机构(3d)、两个撑开机构(3a)和弹性回拉机构(3c),两个撑开机构(3a)分别位于支撑导轨(3b)的两侧,且两个撑开机构(3a)均与支撑导轨(3b)滑动连接,两个弹性回拉机构(3c)均固定安装在支撑导轨(3b)的两侧,用于对撑开机构(3a)施加向支撑导轨(3b)运动的弹性力,限位阻挡机构(3d)固定安装在支撑导轨(3b)上,用于对拉开后的两个撑开机构(3a)进行限位抵触,在压紧机构(4)向下压紧撑开机构(3a)的过程中,压紧机构(4)将推动限位阻挡机构(3d)打开,使得限位阻挡机构(3d)不再对撑开机构(3a)阻挡,两个撑开机构(3a)朝向支撑导轨(3b)运动设定的距离,随着压紧机构(4)继续运动,进而将两个撑开机构(3a)压紧;

压紧机构(4)包括两个单侧压紧机构,两个单侧压紧机构分别位于支撑导轨(3b)相互的对称两侧,每个单侧压紧机构均能够对撑开机构(3a)进行压紧,其中任意一个单侧压紧机构上设置有两个限位挡板(4a),限位挡板(4a)通过延伸板固定安装在压紧机构(4)的压紧板上,两个限位挡板(4a)用于对向内运动的两个撑开机构(3a)进行限位阻挡。

2.根据权利要求1所述的一种砂浆打包用包装袋输送装置,其特征在于,撑开机构(3a)包括弯折撑板(3a1)和方形导柱(3a2),弯折撑板(3a1)为三角形,且弯折撑板(3a1)的端部还设置有直线撑板(3a3),方形导柱(3a2)固定安装在直线撑板(3a3)的端部,方形导柱(3a2)与支撑导轨(3b)滑动连接。

3.根据权利要求2所述的一种砂浆打包用包装袋输送装置,其特征在于,限位阻挡机构(3d)包括第一连接板(3d4)、两个位移板(3d1)、两个挡板(3d2)、两个驱动板(3d3)、两个第一导柱(3d5)和两个抵触弹簧(3d6),两个位移板(3d1)分别固定安装在两个撑开机构(3a)的直线撑板(3a3)上,两个挡板(3d2)分别用于对两个位移板(3d1)的内侧进行阻挡,第一连接板(3d4)的两端与两个挡板(3d2)固定连接,两个驱动板(3d3)分别固定安装在两个挡板(3d2)的顶部,用于供下降的压紧板进行推动,第一导柱(3d5)与第一连接板(3d4)滑动连接,第一导柱(3d5)固定安装在支撑导轨(3b)上,第一导柱(3d5)的端部设置有限位圆板,抵触弹簧(3d6)用于对第一连接板(3d4)施加远离限位圆板的弹性力。

4.根据权利要求3所述的一种砂浆打包用包装袋输送装置,其特征在于,支撑导轨(3b)包括第二连接板(3b2)和两个导管(3b1),两个导管(3b1)分别固定安装在第二连接板(3b2)的两端上,方形导柱(3a2)可滑动的插设在导管(3b1)内。

5.根据权利要求4所述的一种砂浆打包用包装袋输送装置,其特征在于,弹性回拉机构(3c)为拉簧,拉簧的一端与弯折撑板(3a1)固定连接,另一端与第二连接板(3b2)固定连接。

6.根据权利要求5所述的一种砂浆打包用包装袋输送装置,其特征在于,单侧压紧机构包括下推板(4b)、第二导柱(4c)、推送气缸(4d)和导滑架(4e),第二导柱(4c)与导滑架(4e)滑动连接,下推板(4b)固定安装在第二导柱(4c)的顶部,推送气缸(4d)固定安装在导滑架(4e)上,推送气缸(4d)的输出端与下推板(4b)固定连接,下推板(4b)为压紧板。

7.根据权利要求6所述的一种砂浆打包用包装袋输送装置,其特征在于,送袋轨道(2)包括支撑架(2b)和两个L形支撑板(2a),两个L形支撑板(2a)固定安装在支撑架(2b)上,直线撑板(3a3)的外缘与L形支撑板(2a)的内缘贴合。
