专利号: 2022115734981
申请人: 台励福机械设备(南通)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

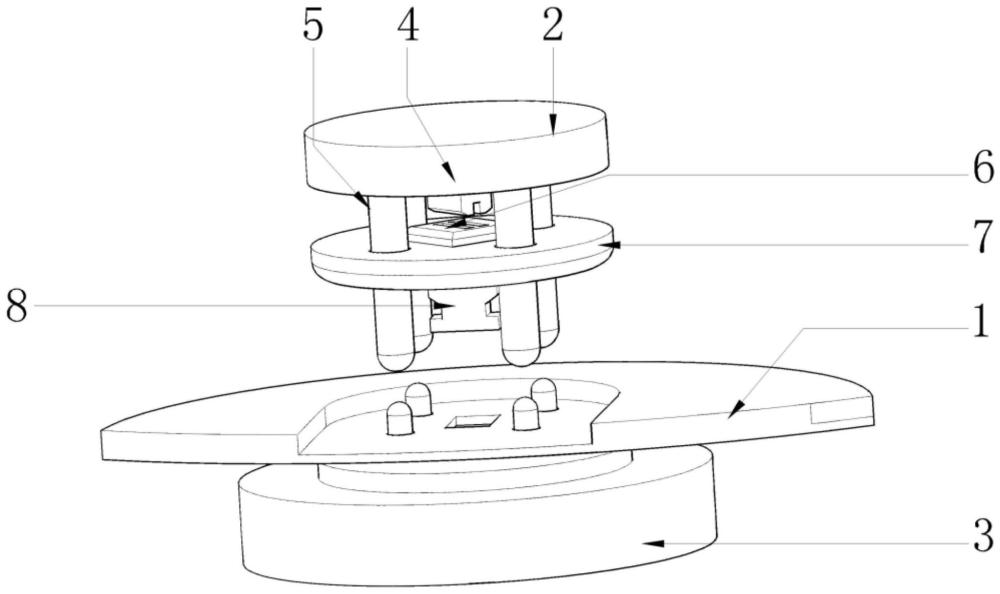

1.一种方便脱模的数控转塔冲床,包括转塔圆板(1)、抓取板(2)和基座(3),其特征在于:所述抓取板(2)底端设置有抓取夹(4),所述抓取板(2)底端固定安装有定位杆(5),所述抓取夹(4)底部夹持安装有夹持板(6),所述夹持板(6)底端固定安装有冲压板(7),所述冲压板(7)底端固定安装有冲压头(8),所述转塔圆板(1)位于冲压板(7)和基座(3)之间,所述基座(3)内部设置有脱模装置(9);

所述脱模装置(9)包括升降杆(901),所述升降杆(901)插接在基座(3)顶部,所述升降杆(901)底端固定安装有连接板(902),所述连接板(902)远离基座(3)圆心的一侧固定安装有滑杆(903),所述基座(3)内壁顶端表面固定安装有转座(904),所述转座(904)底部转动安装有转板(905),所述转板(905)底端转动安装有挤压杆(906),所述挤压杆(906)的另一端固定安装有连接绳(907),所述挤压杆(906)靠近基座(3)垂直中心线的一侧设置有压缩弹簧(908),所述基座(3)内壁顶端表面固定安装有侧板(909),所述侧板(909)内部插接有插杆(910),所述插杆(910)靠近基座(3)中心的一端固定安装有推块(911),所述插杆(910)另一端固定安装有推板(912),所述推板(912)和侧板(909)之间固定安装有复位弹簧(913);

所述基座(3)顶部开设有冲压口,所述冲压口与冲压头(8)相对应,所述冲压头(8)的左右两侧均开设有卡槽,所述推块(911)位于冲压口的左右两端的正下方;

所述连接绳(907)的另一端固定安装在推块(911)靠近侧板(909)的一侧,所述连接绳(907)穿过侧板(909),两个所述挤压杆(906)相互连接的一端低于挤压杆(906)与转板(905)连接的一端。

2.根据权利要求1所述的一种方便脱模的数控转塔冲床,其特征在于:所述冲压板(7)内部开设有定位孔,所述定位杆(5)和定位孔各有四个,且相互对应,所述定位杆(5)插接在定位孔内,所述定位杆(5)的底端位于冲压板(7)的下方。

3.根据权利要求1所述的一种方便脱模的数控转塔冲床,其特征在于:所述卡槽呈直角梯形,所述卡槽靠近冲压板(7)的一侧为倾斜面,倾斜方向为靠近冲压头(8)中心的一侧低于远离冲压头(8)中心的一侧,所述推块(911)的顶端为倾斜面,倾斜方向为远离基座(3)中心的一侧高于靠近基座(3)中心的一侧。

4.根据权利要求1所述的一种方便脱模的数控转塔冲床,其特征在于:所述脱模装置(9)分为两组,沿基座(3)的垂直中心线左右对称安装,每组所述脱模装置(9)各有两根升降杆(901),四根所述升降杆(901)均插接在基座(3)内部,且与定位杆(5)的位置相互对应。

5.根据权利要求1所述的一种方便脱模的数控转塔冲床,其特征在于:所述转塔圆板(1)内部开设有插孔,所述转塔圆板(1)内部开设有插口,所述插孔与升降杆(901)相互对应,所述插口分别与冲压头(8)和冲压口对应。

6.根据权利要求1所述的一种方便脱模的数控转塔冲床,其特征在于:所述转板(905)内部开设有滑槽,所述滑杆(903)滑动安装在滑槽内部,所述滑杆(903)远离升降杆(901)的一侧固定安装有防脱落板。
