专利号: 2022115621339
申请人: 江苏跃界装配式建筑科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

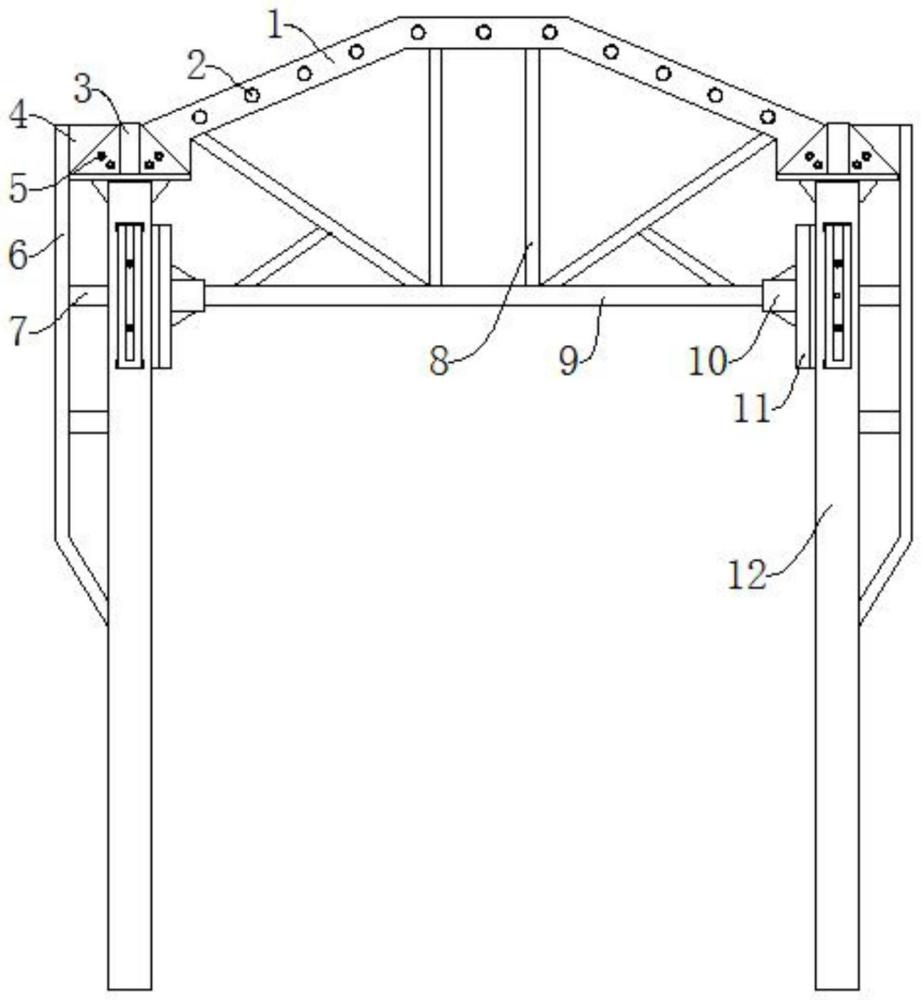

1.一种建筑节能装配式钢结构建筑,包括顶端节点连接件(3)、中端节点连接件(11)和装配式钢架体(12),其特征在于:所述装配式钢架体(12)的边缘的四个面的上方的五分之一的位置处设有限位卡口(18),且两个限位卡口(18)之间设有定位口(19),所述中端节点连接件(11)的两端设有限位卡板(22),且中端节点连接件(11)与装配式钢架体(12)通过限位卡板(22)与限位卡口(18)固定连接,所述装配式钢架体(12)的内部的前端的上方的四分之一的位置处设有横向钢管(9),所述装配式钢架体(12)的两侧的上方的四分之一的位置处设有纵向钢管(17),所述顶端节点连接件(3)通过安装头(23)连接设在装配式钢架体(12)的顶部,所述安装头(23)的两侧设有第二加固片(24),所述顶端节点连接件(3)的上方的内侧设有钢梁(1),所述顶端节点连接件(3)的外侧设有侧钢板(6);

还包括ALC墙板组件(26),所述ALC墙板组件(26)通过紧固件(25)固定在装配式钢架体(12)上;

所述钢梁(1)的内部设有屋面横条(2),且钢梁(1)与顶端节点连接件(3)通过第一固定螺栓(5)固定连接;

所述侧钢板(6)的顶端焊有插片(4),所述侧钢板(6)与顶端节点连接件(3)通过插片(4)连接;

所述插片(4)与顶端节点连接件(3)通过第一固定螺栓(5)固定连接,且顶端节点连接件(3)的横截面设为等边三角形结构;

所述中端节点连接件(11)的中间位置与定位口(19)对齐的位置设有定位柱,且定位柱与定位口(19)通过镶嵌连接,所述横向钢管(9)的两端与中端节点连接件(11)通过安装套(10)连接,且安装套(10)与中端节点连接件(11)通过镶嵌板(21)镶嵌连接,所述安装套(10)与镶嵌板(21)通过第一加固片(20)固定连接,且横向钢管(9)与安装套(10)通过螺栓固定连接;

所述钢梁(1)与横向钢管(9)通过固定立柱(8)焊接连接,所述纵向钢管(17)的内部设有连接柱(16),且固定立柱(8)与连接柱(16)通过支撑杆(15)焊接连接;

所述侧钢板(6)的内侧的中部位置设有连接支架(7),且连接支架(7)与装配式钢架体(12)通过第二固定螺栓(13)固定连接;

所述ALC墙板组件(26)由多个单元墙板(261)组成,相邻单元墙板(261)之间插接后并通过螺栓固定。
