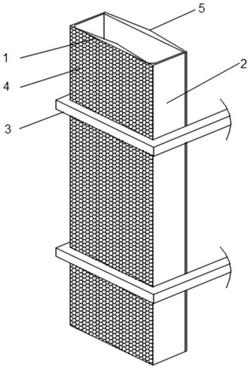

1.一种高强度的防腐型铝合金桥架，其特征在于，包括：U型槽体、盖板、安装架，所述U型槽体由底板和两侧板组成，盖板设置在U型槽体开口处，底板远离盖板的一面密布有蜂窝状盲孔，所述底板靠近盖板的一面设置有加强筋；

所述安装架包括安装杆组件及卡设组件，所述安装杆组件用于将桥架吊装在建筑物上，所述卡设组件安装在所述安装杆组件上，所述卡设组件用于对安装杆组件上的所述桥架进行卡设；

还包括转接件，所述转接件包括固定组件和转接桥架，所述转接桥架两端用于连接所述U型槽体，所述固定组件设置在转接桥架与U型槽体之间的连接处，所述固定组件设置在U型槽体偏转方向的内侧，所述固定组件包括第一安装片、曲杆，所述第一安装片两端均设置有第一安装孔，所述第一安装孔用于螺栓螺纹连接U型槽体侧壁，所述第一安装片远离U型槽体一面设置有第一铰接板，所述第一铰接板一侧铰接所述曲杆的一端，所述第一铰接板另一侧铰接有第一摆动杆的一端，所述第一摆动杆另一端铰接在L杆的拐角处，所述L杆的一端铰接在第二铰接板的一端，所述L杆另一端分别铰接曲杆中段以及弹簧杆的一端，所述曲杆弯曲方向朝向所述L杆设置，所述曲杆远离第一铰接板的一端铰接第二摆动杆的一端，所述第二摆动杆另一端铰接所述第二铰接板远离L杆的一端，所述弹簧杆远离所述L杆的一端连接所述曲杆远离第一铰接板的一端；

所述第二铰接板远离曲杆一侧设置有第二安装片，所述第二安装片两端均设置有第二安装孔，所述第二安装孔用于螺栓螺纹连接转接桥架侧壁。

2.如权利要求1所述的一种高强度的防腐型铝合金桥架，其特征在于，所述底板截面为等腰三角形结构。

3.如权利要求1所述的一种高强度的防腐型铝合金桥架，其特征在于，所述加强筋设置有多组，多个所述加强筋间隔设置在所述底板表面。

4.如权利要求1所述的一种高强度的防腐型铝合金桥架，其特征在于，所述加强筋包括第一筋板、第二筋板、辅助筋板，所述第一筋板和所述第二筋板间隔设置在所述底板表面两端，各所述第一筋板与所述第二筋板错位设置，所述辅助筋板设置在所述底板表面，所述辅助筋板分别与第一筋板及第二筋板位于同一直线。

5.如权利要求1所述的一种高强度的防腐型铝合金桥架，其特征在于，所述安装杆组件包括U型安装架、连接板，所述连接板设置在所述U型安装架开口两端，所述连接板用于螺纹连接建筑物，所述卡设组件设置在所述U型安装架开口内。

6.如权利要求1所述的一种高强度的防腐型铝合金桥架，其特征在于，所述卡设组件包括安装板，安装板安装在U型安装架开口内，安装板表面设置有第一铰接杆，第一铰接杆周向外壁转动设置有第一连杆、第二连杆，第一铰接杆设置在第一连杆和第二连杆靠近中部位置，第一连杆和第二连杆的其中一端分别设置有第三连杆和第四连杆，第三连杆和第四连杆远离第一连杆和第二连杆的一端均铰接在第二铰接杆上，第二铰接杆设置在拉杆上，拉杆远离第二铰接杆的一端设置有承载台，第一连杆和第二连杆远离第三连杆和第四连杆的一端均设置有限位组件。

7.如权利要求6所述的一种高强度的防腐型铝合金桥架，其特征在于，所述第一连杆和第二连杆均为L型结构，所述限位组件包括第一立板、第二立板，所述L型结构拐角处铰接第一立板一端，所述L型结构分别远离第三连杆和第四连杆的一端铰接第二立板一端，所述第一立板与所述第二立板之间还设置有多个连接杆，各所述连接杆两端分别铰接第一立板和第二立板，各所述连接杆平行设置，各所述连接杆与L型结构靠近第一立板的一端平行，两所述第二立板用于卡设所述桥架。
