专利号: 2022115083020
申请人: 泉州博易盛科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

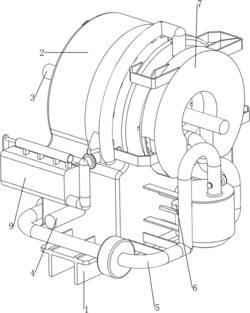

1.一种润滑油可循环利用的涡轮蜗杆减速器,包括有底架(1)、减速器外壳(2)、涡轮(3)和涡杆(4),底架(1)顶部安装有减速器外壳(2),减速器外壳(2)上部转动式连接有涡轮(3),减速器外壳(2)下部转动式连接有涡杆(4),涡轮(3)与涡杆(4)啮合,其特征是,还包括有循环机构(5)和离心机构(6),减速器外壳(2)上设有对润滑油进行循环利用的循环机构(5),循环机构(5)前侧设有对循环的润滑油除杂的离心机构(6);循环机构(5)包括有循环出液管(51)、离心壳(52)和循环进液管(53),减速器外壳(2)左侧后部联通有循环出液管(51),减速器外壳(2)前部下侧连接有离心壳(52),循环出液管(51)与离心壳(52)顶部联通,离心壳(52)下部右侧与减速器外壳(2)上部联通有循环进液管(53),润滑油从循环出液管(51)流入离心壳(52),接着流入循环进液管(53),最后流入减速器外壳(2)中实现润滑油循环;离心机构(6)包括有传动机构和离心滤筒(65),离心壳(52)上设有传动机构,离心壳(52)内部转动式连接有离心滤筒(65),离心滤筒(65)用于离心润滑油内杂质,传动组件带动离心滤筒(65)运动对润滑油进行除杂;循环进液管(53)与循环出液管(51)上均连接有水泵,水泵用于抽取润滑油;传动组件包括有电机(61)、圆盖(62)、旋转盖(63)、小齿轮(64)和大齿轮(66),离心壳(52)左部上侧焊接有圆盖(62),离心壳(52)左部上侧安装有电机(61),电机(61)位于圆盖(62)下侧,电机(61)的输出轴上连接有小齿轮(64),小齿轮(64)被圆盖(62)遮盖住,离心滤筒(65)上部连接有大齿轮(66),大齿轮(66)与小齿轮(64)啮合,离心壳(52)底部转动式连接有旋转盖(63),旋转盖(63)顶部连接有橡胶密封圈;离心机构(6)还包括有固定孔板(67),离心滤筒(65)下部连接有固定孔板(67),除杂后的润滑油从固定孔板(67)流下,经由循环进液管(53)流入减速器外壳(2)内,固定孔板(67)对润滑油进行二次除杂;还包括有对润滑油进行冷却的降温机构(7),降温机构(7)包括有连接板(71)和冷却器(72),减速器外壳(2)上部连接有连接板(71),连接板(71)上安装有冷却器(72),冷却器(72)位于循环进液管(53)前侧,冷却器(72)对从循环进液管(53)通入减速器外壳(2)的润滑油进行冷却。

2.如权利要求1所述的一种润滑油可循环利用的涡轮蜗杆减速器,其特征是,还包括有用于观察减速器外壳(2)内润滑油液面的监视机构(8),监视机构(8)包括有连接空心盒(81)和浮动架(82),减速器外壳(2)后部上侧连接有连接空心盒(81),连接空心盒(81)与减速器外壳(2)联通,连接空心盒(81)内滑动式连接有浮动架(82),浮动架(82)根据减速器外壳(2)内润滑油液面浮动。

3.如权利要求1所述的一种润滑油可循环利用的涡轮蜗杆减速器,其特征是,还包括有用于添加润滑油的上料机构(9),上料机构(9)包括有距离传感器(901)、油箱(91)、推板(92)、电动推杆(93)和进料管(94),连接空心盒(81)后侧下部连接有距离传感器(901),减速器外壳(2)左部焊接有油箱(91),油箱(91)后侧滑动式连接有推板(92),油箱(91)顶部安装有电动推杆(93),距离传感器(901)与电动推杆(93)通过电性连接,油箱(91)前侧下部联通有进料管(94),进料管(94)与循环进液管(53)联通,进料管(94)与循环进液管(53)联通处安装有单向阀,单向阀防止润滑油倒流。

4.如权利要求1所述的一种润滑油可循环利用的涡轮蜗杆减速器,其特征是,还包括有电磁阀(101),循环出液管(51)前侧安装有电磁阀(101),离心壳(52)内上部连接有液位传感器,液位传感器与电磁阀(101)和循环出液管(51)中的水泵通过电性连接。
