专利号: 2022114968811
申请人: 德阳市鑫茂机械有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

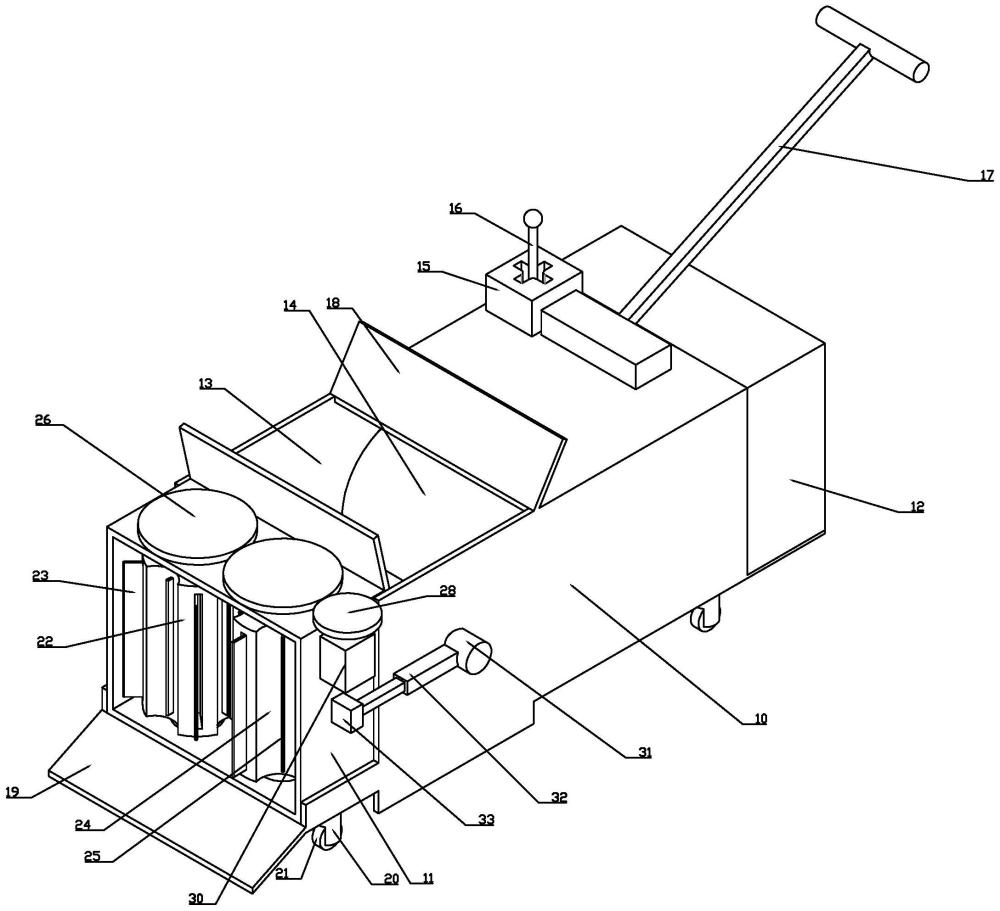

1.一种园林碎枝机,包括机身(10)、储料仓(12),所述储料仓(12)可拆卸安装在机身(10)上,其特征在于所述机身(10)内部靠近储料仓(12)一侧设有将树枝粉碎的破碎组件(14),所述机身(10)远离储料仓(12)的一端设有开口(13),所述开口(13)内转动设置有进料壳(11),所述进料壳(11)的外侧设有用于旋转升高的伸缩组件,所述进料壳(11)内部转动设置有两个切断滚筒,所述切断滚筒滚筒壁上均匀分布有若干凸台(22)和凹台(24),所述凸台(22)内部转动设置有长切断刀(23),所述凹台(24)内部固定设置有短切断刀(25);

每个所述切断滚筒伸出进料壳(11)的一端固定设置有从动齿轮(26),两个所述从动齿轮(26)互相啮合,所述进料壳(11)侧壁上固定设置有驱动电机(30),所述驱动电机(30)的输出端固定设置有主动齿轮(28),所述主动齿轮(28)与其中一个从动齿轮(26)啮合传动;

所述进料壳(11)内部固定设置有两个滚筒芯(37),所述切断滚筒转动密封套设在滚筒芯(37)外圆周面上,每个所述滚筒芯(37)的外圆周面上远离储料仓(12)位置处都设有进油腔(41),每个所述滚筒芯(37)的外圆周面上靠近储料仓(12)位置处都设有出油腔(40),所述进料壳(11)远离从动齿轮(26)的一端固定设置有液控箱(36),所述液控箱(36)的出油管连通两个出油腔(40),所述液控箱(36)的进油管连通两个进油腔(41);

每个所述凸台(22)朝向滚筒芯(37)的一端固定设置有两条密封条(43),两条所述密封条(43)之间的凸台内部远离滚筒芯(37)的一侧开有通道(50),所述通道(50)内部滑动密封设置有连杆(45),所述连杆(45)靠近密封条(43)的一端固定设置有活塞(44),所述连杆(45)远离密封条(43)的一端转动设置有长切断刀(23),所述长切断刀(23)与连杆(45)连接部位设有弧形小尾巴(48),所述通道(50)内部靠近弧形小尾巴(48)处设有圆形凸台(49),所述圆形凸台(49)的外表面贴合弧形小尾巴(48)的凹面。

2.根据权利要求1所述的一种园林碎枝机,其特征在于,所述伸缩组件包括支撑块(33)和伸缩杆(32),所述伸缩杆(32)一端固定设置在支撑块(33)靠近储料仓(12)的一侧,每个所述伸缩杆(32)远离支撑块(33)的一端都固定设有转轴(31),所述转轴(31)转动设置在机身(10)的外侧。

3.根据权利要求1所述的一种园林碎枝机,其特征在于,每个所述切断滚筒上的凸台(22)都对应另一个切断滚筒上的凹台(24)。

4.根据权利要求1所述的一种园林碎枝机,其特征在于,所述机身(10)远离储料仓(12)一端的下侧设有第一挡板(19),所述机身(10)底部固定设置有若干支撑腿(20),每个所述支撑腿(20)远离机身的一端都转动设置有滚轮(21)。

5.根据权利要求1所述的一种园林碎枝机,其特征在于,所述机身(10)顶部靠近开口(13)位置处固定设置有第二挡板(18),所述第二挡板(18)远离进料壳(11)一侧设置有手推组件(17)。

6.根据权利要求1所述的一种园林碎枝机,其特征在于,所述机身(10)顶部靠近手推组件(17)处固定设置有控制进料壳(11)旋转升高的操作箱(15),所述操作箱(15)内部设置有操作杆(16)。

7.根据权利要求1所述的一种园林碎枝机,其特征在于,所述机身(10)内部位于进料壳(11)和破碎组件(14)之间转动设置有两根传送滚筒(34),每根所述传送滚筒(34)的一端伸出机身(10),所述传送滚筒(34)伸出机身(10)的一端固定设置有传送带电机(51),所述传送带电机(51)的输出端与传送滚筒(34)固定连接,所述传送滚筒(34)表面设有将碎枝送到破碎组件(14)的传送带(35)。
