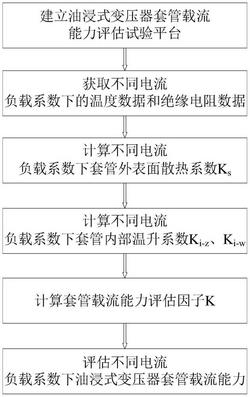

1.一种油浸式变压器套管载流能力评估方法，其特征在于，包括以下步骤：第一步、建立油浸式变压器套管载流能力评估试验平台

油浸式变压器套管过负载能力评估试验平台包括：恒温试验箱(1)、试验套管(2)、环氧浸纸(3)、套管护套伞裙(4)、中心载流导体(5)、恒温油箱(6)、变压器油(7)、中层温度传感器阵列(8)、外层温度传感器阵列(9)、伞裙表面温度传感器阵列(10)、套管底部温度传感器阵列(11)、变压器油温度监测传感器(12)、环境温度监测传感器(13)、绝缘电阻测试仪(14)、接地点(15)、数据处理终端(16)、可调交流电源(17)；

在恒温试验箱(1)右侧安装有3个与数据处理终端(16)相连的环境温度监测传感器(13)，用以实时监测恒温试验箱(1)的内部温度；在试验套管(2)内部设置有与数据处理终端(16)相连的中层温度传感器阵列(8)和外层温度传感器阵列(9)，分别实现对中心载流导体(5)表面和环氧浸纸(3)表面温度的实时监测，中层温度传感器阵列(8)和外层温度传感器阵列(9)包含的传感器个数均为M，从底部向上依次标号为1、2、3、…、m，m∈[1,M]；在套管护套伞裙(4)表面安装有与数据处理终端(16)相连的伞裙表面温度传感器阵列(10)，实现对套管护套伞裙(4)表面温度的实时监测，套管护套伞裙(4)包含的伞裙片个数为N，对应着伞裙表面温度传感器阵列(10)包含的传感器个数也为N，从底部向上依次标号为1、2、3、…、n，n∈[1,N]；在恒温油箱(6)中装满变压器油(7)，为了实现对变压器油(7)温度的实时监控，在恒温油箱(6)中安装有3个与数据处理终端(16)相连的变压器油温度监测传感器(12)；试验套管(2)底部浸没在变压器油(7)中，在试验套管(2)底部安装有与数据处理终端(16)相连的套管底部温度传感器阵列(11)，套管底部温度传感器阵列(11)包含有H个传感器，从下向上依次标号为1、2、3、…、h，h∈[1,H]；绝缘电阻测试仪(14)一端与试验套管(2)的中心载流导体(5)连接，另一端与接地点(15)连接，用以测量试验套管(2)的导体‑地间绝缘电阻；可调交流电源(17)用以给试验套管(2)、绝缘电阻测试仪(14)和数据处理终端(16)供电；

第二步、获取不同负载系数下的温度数据和绝缘电阻数据

设置恒温试验箱(1)温度为TA，单位为K，当3个环境温度监测传感器(13)两两温差低于

1K时，认为恒温试验箱(1)内部温度达到稳定；设置恒温油箱(6)温度为TB，单位为K，当3个变压器油温度监测传感器(12)两两温差低于1K时，认为恒温油箱(6)内部温度达到稳定；当恒温试验箱(1)和恒温油箱(6)内部温度均稳定之后，开启绝缘电阻测试仪(14)测量试验套

13

管(2)的导体‑地间绝缘电阻，记录为Rf，单位为10 Ω·m，数据记录完毕后立即断开绝缘电阻测试仪(14)电源；

完成上述操作之后，依次设置可调交流电源(17)的输出电流有效值为I1.0、I1.1、I1.2…I1.9、I2.0，单位为A，依次对应电流负载系数a＝1.0、1.1、1.2…1.9、2.0，其中I1.0为试验套管(2)额定电流；

试验套管(2)运行在Ia，当中层温度传感器阵列(8)、外层温度传感器阵列(9)、伞裙表面温度传感器阵列(10)和套管底部温度传感器阵列(11)获取到的温度值波动范围小于0.5K时，认为试验套管(2)运行至稳定状态，并记录下试验套管(2)从启动到稳定状态所用的时间，记录为ta，单位为小时；记录中层温度传感器阵列(8)获取到的温度数据，从底部向上依次记录为Tz‑a‑1、Tz‑a‑2、Tz‑a‑3…Tz‑a‑m，最大值记为Tz‑a‑max；记录外层温度传感器阵列(9)获取到的温度数据，从底部向上依次记录为Tw‑a‑1、Tw‑a‑2、Tw‑a‑3…Tw‑a‑m，最大值记为Tw‑a‑max；记录伞裙表面温度传感器阵列(10)获取到的温度数据，从底部向上依次记录为Ts‑a‑1、Ts‑a‑2、Ts‑a‑3…Ts‑a‑n，最大值记为Ts‑a‑max；记录套管底部温度传感器阵列(11)获取到的温度数据，从底部向上依次记录为Td‑a‑1、Td‑a‑2、Td‑a‑3…Td‑a‑h，最大值记为Td‑a‑max；记录完上述数据之后断开试验套管(2)电源，随后开启绝缘电阻测试仪(14)测量试验套管(2)的导体‑地间绝缘电阻，记录为Ra；

第三步、计算不同电流负载系数下套管外表面散热系数Ks

若Td‑a‑h＝TB，则本次试验数据无效，须检查后重新试验直至Td‑a‑h≠TB；

第四步、计算不同电流负载系数下套管内部温升系数Ki‑z、Ki‑w若Ra＝Rf，则本次试验数据无效，须检查后重新试验直至Ra≠Rf；

第五步、计算套管载流能力评估因子K

第六步、评估不同电流负载系数下的油浸式变压器套管的载流能力

若0≤K＜0.5，则说明该变压器套管能够在电流负载系数为a的过载情况下短时运行；

若θ≥0.5，则说明该变压器套管不能在电流负载系数为a的过载情况下运行。
