专利号: 2022114615843
申请人: 枣庄兑源商贸有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

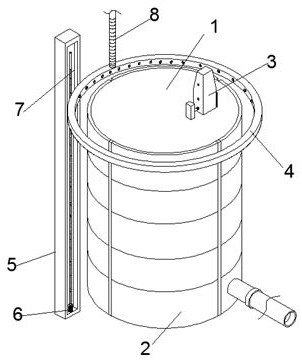

1.一种化工物料存储用存储罐,包括罐体(1)、外护罩(2)、泄压器(3)、圆环(4)、立柱(5)、电机(6)、输送管(8),其特征在于,所述罐体(1)呈圆柱式设计,罐体(1)固定在混凝土浇筑的底座上,罐体(1)的外部设有外护罩(2),罐体(1)的顶部一侧安装有泄压器(3),罐体(1)的外部设有圆环(4),圆环(4)能沿罐体(1)的垂直方向进行上、下移动,圆环(4)的直径大于外护罩(2)的直径,所述圆环(4)的左端设有立柱(5),立柱(5)经螺栓与地面连接,且立柱(5)靠近罐体(1)设置,立柱(5)上开设有安装槽(7),安装槽(7)内底部安装有电机(6),圆环(4)为中空设计,圆环(4)上设有法兰连接的输送管(8),输送管(8)靠近圆环(4)的一部分为伸缩管式设计,所述外护罩(2)内安装有保温层(9),保温层(9)将罐体(1)包裹并用钢丝进行固定,保温层(9)与外护罩(2)之间安装有缓冲器(10),缓冲器(10)设有多个,多个缓冲器(10)在保温层(9)表面等距离分布;所述缓冲器(10)包括固定块(11)、第一弹簧(12)、上圆柱(14)、支撑板(13),所述固定块(11)利用钢丝捆绑在保温层(9)上,固定块(11)上设有螺钉安装的第一弹簧(12),第一弹簧(12)的末端与固定板(15)连接,固定板(15)上设有固定耳轴连接的下圆柱(16),下圆柱(16)与上圆柱(14)接触,所述上圆柱(14)经螺钉与支撑板(13)连接,上圆柱(14)的两侧设有螺钉安装的斜杆(17),斜杆(17)的末端设有沿上圆柱(14)圆心处延伸的翻折板(18),两个翻折板(18)位于下圆柱(16)的下方;所述泄压器(3)包括第一泄压筒(19)、第二泄压筒(20)、支管(22),所述第一泄压筒(19)经法兰与罐体(1)连接,第一泄压筒(19)呈梯台式设计,第一泄压筒(19)的一侧至少开设有三个圆孔(21),圆孔(21)与支管(22)螺纹连接,支管(22)与第二泄压筒(20)螺纹连接,不使用的圆孔(21)利用丝堵进行封堵。

2.根据权利要求1所述的一种化工物料存储用存储罐,其特征在于,所述第一泄压筒(19)的底部开设有通槽,第一泄压杆(24)经通槽进入罐体(1)内,第一泄压杆(24)的顶部经螺钉与密封板(25)连接,密封板(25)的尺寸大于通槽的尺寸,密封板(25)的顶部设有螺钉安装的第一泄压立柱(26),第一泄压立柱(26)的顶部设有螺钉安装的第二弹簧(27),第二弹簧(27)的上方安装有轴承,轴承与螺杆(28)连接,螺杆(28)能对第二弹簧(27)进行小范围的压缩、拉伸,螺杆(28)与第一泄压筒(19)螺纹连接,正常状态下密封板(25)将通槽密封避免化学物料进入第一泄压筒(19)内。

3.根据权利要求2所述的一种化工物料存储用存储罐,其特征在于,所述第二泄压筒(20)内侧壁上开设有滑槽(35),且滑槽(35)在两个相对的侧壁上均设有,浮力板(29)经滑块与滑槽(35),浮力板(29)上开设有多个通孔,浮力板(29)上部一侧设有螺钉安装的齿条(30),齿条(30)与齿轮(31)啮合,齿轮(31)利用轴与第二泄压筒(20)连接,齿轮(31)上设有螺钉安装的旋转轴,旋转轴上缠绕有拉绳(32),拉绳(32)经定滑轮(37)与吊环连接,吊环经螺钉安装在第二泄压移动块(33)上,第二泄压移动块(33)经滑块与滑槽(35)连接,第二泄压移动块(33)上方设有螺钉安装的限位柱(36),所述第二泄压筒(20)上开设有泄压孔(34),泄压孔(34)与第二泄压移动块(33)在同一侧,第二泄压移动块(33)能将泄压孔(34)封堵。

4.根据权利要求1所述的一种化工物料存储用存储罐,其特征在于,所述电机(6)经连轴器与丝杆(38)连接,丝杆(38)位于安装槽(7)内,丝杆(38)与移动块(39)螺纹连接,移动块(39)与圆环(4)连接,圆环(4)的内侧开设有多个喷射孔(40),电机(6)具有正、反转功能。
