专利号: 2022113797685
申请人: 陈文兰
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

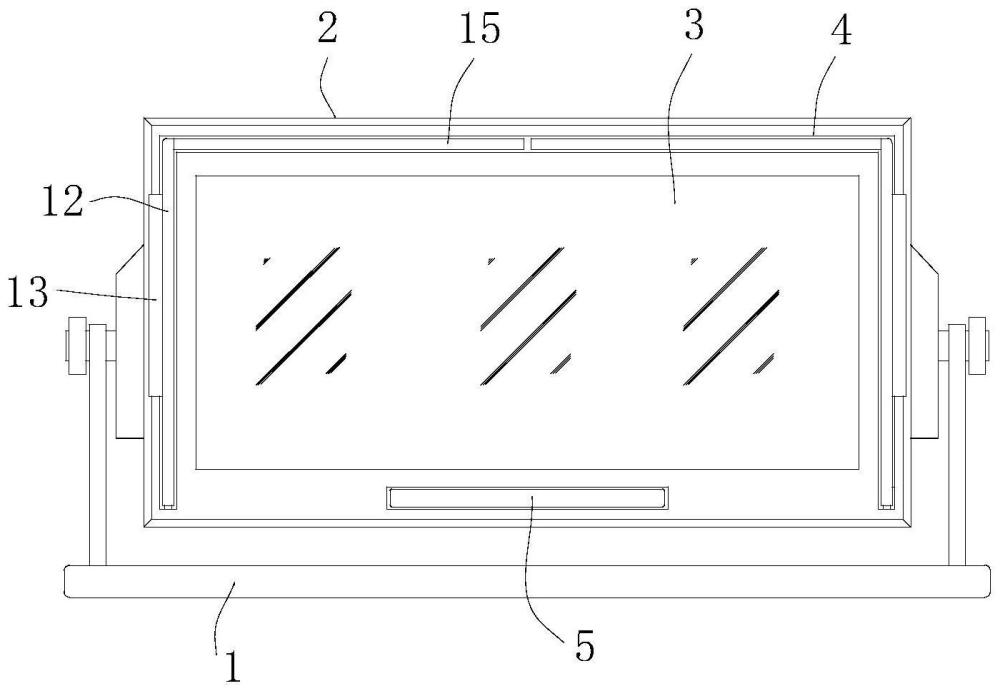

1.一种可对隐私保护的数字信息显示装置,包括底座(1)、显示屏壳体(2)和显示屏本体(3),所述底座(1)的上方设置有显示屏壳体(2),且显示屏壳体(2)的前侧表面安装有显示屏本体(3),其特征在于,还包括:

收纳槽(4),其开设于所述显示屏壳体(2)的表面,所述收纳槽(4)位于显示屏本体(3)的左右两侧;

推板(5),其设置于所述显示屏本体(3)的下方,所述推板(5)的后端和压板(6)相连接,且压板(6)的后侧设置有连接气囊(7),并且连接气囊(7)的左右两端均安装有固定管(8),所述固定管(8)远离连接气囊(7)的一端和固定筒(9)相连接;

连接板(10),其设置于所述固定筒(9)的内部,所述连接板(10)的前侧表面设置有连接杆(11),且连接杆(11)远离连接板(10)的一端和第一挡板(12)相连接,并且第一挡板(12)的前端安装有限位块(13),所述限位块(13)和显示屏壳体(2)之间安装有弹力弹簧(14);

第二挡板(15),其设置于所述显示屏本体(3)的上方;

固定件(16),其设置于所述显示屏壳体(2)的内部;

第一磁铁(19),其安装在所述压板(6)的后侧表面,所述显示屏壳体(2)的内部安装有第二磁铁(20),且显示屏壳体(2)的后侧设置有控制箱体(22);

所述第二挡板(15)靠近第一挡板(12)的一端设置有搭接块(23),且搭接块(23)通过安装槽(24)和第一挡板(12)相连接,并且安装槽(24)开设于第一挡板(12)的内壁,所述搭接块(23)和第一挡板(12)的内壁均开设有连接孔(25),且连接孔(25)的内部连接有锁紧杆(26);

所述搭接块(23)和第二挡板(15)之间为一体式结构,且搭接块(23)和安装槽(24)的连接方式为卡合连接,并且第二挡板(15)的宽度和第一挡板(12)的宽度相一致,同时搭接块(23)和安装槽(24)的连接结构与连接块(17)和连接槽(18)的连接结构相同。

2.根据权利要求1所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述收纳槽(4)呈倒置的“凹”字形,所述显示屏壳体(2)和推板(5)的连接方式为滑动连接。

3.根据权利要求1所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述推板(5)和压板(6)的连接方式为焊接,且推板(5)的宽度小于压板(6)的宽度,所述压板(6)的左右两侧均设置有连接块(17),且连接块(17)通过连接槽(18)和固定件(16)相连接,并且连接槽(18)开设于所述固定件(16)的内壁。

4.根据权利要求1所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述连接气囊(7)和固定筒(9)均与固定管(8)的连接方式为焊接,且连接气囊(7)、固定管(8)和固定筒(9)之间相互连通,并且固定筒(9)的内部为空心状。

5.根据权利要求1所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述连接板(10)的外壁连接有橡胶块(21),且连接板(10)和连接杆(11)之间为一体式结构,并且橡胶块(21)和固定筒(9)的内壁之间为滑动连接,同时橡胶块(21)呈环形状。

6.根据权利要求1所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述第一挡板(12)和连接杆(11)的连接方式为焊接,且第一挡板(12)和限位块(13)之间为一体式结构,并且限位块(13)通过弹力弹簧(14)和显示屏壳体(2)之间构成伸缩结构。

7.根据权利要求3所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述连接块(17)和压板(6)之间为一体式结构,且连接块(17)通过连接槽(18)和固定件(16)构成滑动结构,并且连接块(17)和连接槽(18)的连接端呈“T”字形。

8.根据权利要求1所述的一种可对隐私保护的数字信息显示装置,其特征在于:所述第一磁铁(19)和压板(6)之间为焊接连接,且第一磁铁(19)和连接气囊(7)之间错开设置,并且第一磁铁(19)和第二磁铁(20)之间为异名磁极相向设置。
