专利号: 2022113428159
申请人: 无锡科技职业学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种染料敏化太阳能电池的制备方法,其特征在于,包括:

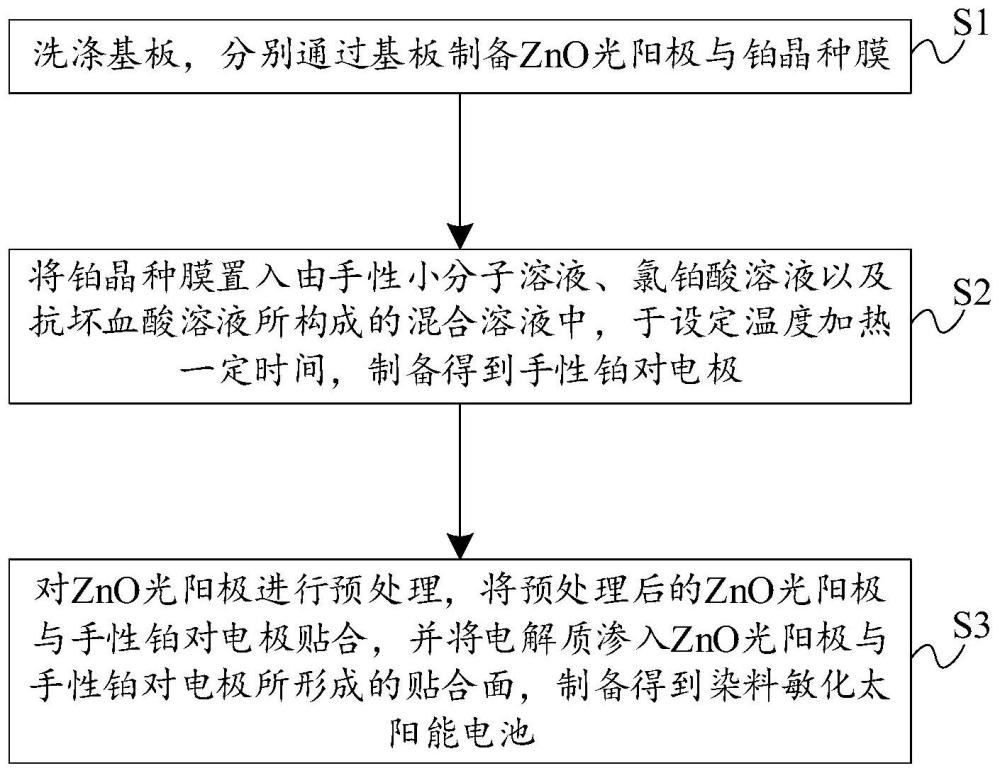

步骤S1、洗涤基板,分别通过所述基板制备ZnO光阳极与铂晶种膜;

步骤S2、将所述铂晶种膜置入由手性小分子溶液、氯铂酸溶液以及抗坏血酸溶液所构成的混合溶液中,于设定温度加热一定时间,制备得到手性铂对电极;

步骤S3、对所述ZnO光阳极进行预处理,将预处理后的ZnO光阳极与所述手性铂对电极贴合,并将电解质渗入所述ZnO光阳极与所述手性铂对电极所形成的贴合面,制备得到染料敏化太阳能电池;

其中,所述步骤S2中手性小分子、氯铂酸以及抗坏血酸的摩尔比为1~3.5:2~4:45~

50,且于50℃加热20min。

2.根据权利要求1所述的染料敏化太阳能电池的制备方法,其特征在于,所述手性小分子溶液为手性半胱氨酸溶液。

3.根据权利要求1所述的染料敏化太阳能电池的制备方法,其特征在于,所述步骤S1中通过所述基板制备ZnO光阳极包括:通过将ZnO浆料均匀刮涂于基板表面,并将涂有ZnO浆料的基板于设定温度加热一定时间。

4.根据权利要求1所述的染料敏化太阳能电池的制备方法,其特征在于,所述步骤S1中通过所述基板制备铂晶种膜包括:通过将15mM的氯铂酸的异丙醇溶液铺展于基板表面,并将涂有氯铂酸的异丙醇溶液的基板于设定温度加热一定时间。

5.根据权利要求3所述的染料敏化太阳能电池的制备方法,其特征在于,将所述涂有ZnO浆料的基板置入马弗炉中加热至350~500℃煅烧6~12h。

6.根据权利要求4所述的染料敏化太阳能电池的制备方法,其特征在于,将所述涂有

15mM的氯铂酸的异丙醇溶液的基板于烘箱中于80℃下加热15min,取出后置入马弗炉中于加热至400~500℃煅烧30min。

7.根据权利要求1所述的染料敏化太阳能电池的制备方法,其特征在于,所述步骤S3中对所述ZnO光阳极进行预处理包括:将所述ZnO光阳极切割成预设大小后置入N719染料敏化剂中,于50~70℃下加入24h,制备得到预处理后的ZnO光阳极。

8.根据权利要求1所述的染料敏化太阳能电池的制备方法,其特征在于,所述步骤S3中将电解质渗入所述ZnO光阳极与所述手性铂对电极所形成的贴合面之后,还包括:通过环氧树脂胶水对所述染料敏化太阳能电池进行封装。

9.一种染料敏化太阳能电池,其特征在于,

所述染料敏化太阳能电池基于如权利要求1至8中任一项所述的染料敏化太阳能电池的制备方法制备得到。
