专利号: 2022112478201
申请人: 江西步前农业发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

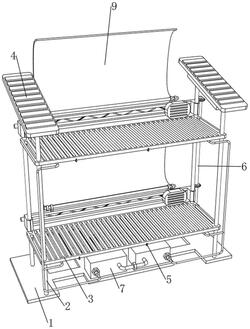

1.一种鲜山药加工用节能晾晒架,其特征在于,包括有:

底座(1);

第一固定杆(2),底座(1)顶壁左右两侧均前后两部对称安装有第一固定杆(2);

晾晒板(3),第一固定杆(2)上部之间安装有晾晒板(3),第一固定杆(2)下部之间也安装有晾晒板(3);

干燥机构(4),第一固定杆(2)上设有用于对山药进行烘烤且储存太阳能的干燥机构(4);

蒸发机构(5),晾晒板(3)上设有利用高温热水对山药片进行烘烤的蒸发机构(5);

干燥机构(4)包括有:

太阳能板(41),左部的第一固定杆(2)顶部之间安装有太阳能板(41),右部的第一固定杆(2)顶部之间也安装有太阳能板(41),太阳能板(41)均朝前下方倾斜设置;

太阳能蓄电池(42),太阳能板(41)底部均安装有太阳能蓄电池(42),左右两部的太阳能蓄电池(42)分别与左右两部的太阳能板(41)电性连接;滑轨(43),后部的两根第一固定杆(2)之间上下两侧对称安装有滑轨(43),上下两部的滑轨(43)分别位于上下两部晾晒板(3)的后上方;

滑块(44),滑轨(43)上均滑动式连接有滑块(44);

烘干机(45),滑块(44)前侧均安装有烘干机(45),每个烘干机(45)对应一个太阳能蓄电池(42),烘干机(45)均与对应的太阳能蓄电池(42)电性连接;

蒸发机构(5)包括有:

第二固定杆(51),晾晒板(3)前壁的左右两侧均安装有第二固定杆(51),晾晒板(3)后侧都均匀安装有第二固定杆(51),前部的第二固定杆(51)和后部的第二固定杆(51)错位设置;

第一导管(53),上部的第二固定杆(51)之间连接有第一导管(53),下部的第二固定杆(51)之间也连接有第一导管(53),第一导管(53)均紧贴对应的晾晒板(3),第一导管(53)前部的左右两端均为第一导管(53)的接头处;

单向阀(54),第一导管(53)的接头处均安装有单向阀(54);还包括有用于驱动烘干机(45)移动式对山药片进行烘烤的移动机构(6),移动机构(6)包括有:电机(64),底座(1)顶壁右侧后部安装有电机(64);

第一转轴(63),电机(64)的输出轴顶端通过联轴器安装有第一转轴(63);第一双螺旋杆(61),滑轨(43)后侧均转动式连接有第一双螺旋杆(61),滑块(44)均和相近的第一双螺旋杆(61)螺纹式连接;

第一锥齿轮(62),第一转轴(63)上下两部均连接有第一锥齿轮(62),第一双螺旋杆(61)右部均连接有第一锥齿轮(62),相近的两个第一锥齿轮(62)啮合;

还包括有用于驱动高温热水循环流动的循环机构(7),循环机构(7)包括有:

装料箱(72),底座(1)顶壁中间左右两侧对称安装有装料箱(72);第二导管(71),装料箱(72)前部均连接有第二导管(71),第二导管(71)和装料箱(72)联通,右部的第二导管(71)与右部装料箱(72)的连接处安装有单向阀,上下两侧的第一导管(53)左部的接头均与左部的第二导管(71)连接,上下两侧的第一导管(53)右部的接头均与右部的第二导管(71)连接,第二导管(71)均和第一导管(53)联通;

连接管(79),左右两部的装料箱(72)前侧之间安装有连接管(79),装料箱(72)均与连接管(79)联通,连接管(79)上自带单向阀;

导向轮(76),底座(1)顶壁后侧的左右两部均转动式连接有导向轮(76),左右两部的导向轮(76)分别位于左右两部的装料箱(72)后方;

第一活塞杆(73),左部的装料箱(72)后部滑动式连接有第一活塞杆(73);弹簧(75),第一活塞杆(73)上绕有弹簧(75),弹簧(75)前后两端分别与左部的装料箱(72)和第一活塞杆(73)连接;

第二活塞杆(78),右部的装料箱(72)内滑动式连接有第二活塞杆(78);拉绳(77),第一活塞杆(73)和第二活塞杆(78)后端之间安装有拉绳(77),拉绳(77)绕过导向轮(76);

加热片(74),第一活塞杆(73)前壁安装有加热片(74),加热片(74)与太阳能蓄电池(42)电性连接,加热片(74)位于左部的装料箱(72)内;

还包括有用于驱动第二活塞杆(78)自动前后移动的传动机构(8),传动机构(8)包括有:

第二转轴(82),底座(1)顶壁后侧转动式连接有第二转轴(82);传动组件(81),第二转轴(82)和第一转轴(63)上绕有传动组件(81);第三固定杆(85),底座(1)顶壁后侧安装有第三固定杆(85),第三固定杆(85)位于右部的装料箱(72)的后方;第二双螺旋杆(84),第三固定杆(85)上部转动式连接有第二双螺旋杆(84);连接活套(86),第二双螺旋杆(84)上螺纹式连接有连接活套(86),连接活套(86)和第二活塞杆(78)连接;第二锥齿轮(83),第二转轴(82)下部连接有第二锥齿轮(83),第二双螺旋杆(84)后部也连接有第二锥齿轮(83),两个第二锥齿轮(83)啮合;

电机(64)的输出轴转动通过第一锥齿轮(62)啮合使得第一双螺旋杆(61)转动,从而带动滑块(44)左右移动,进而带动烘干机(45)左右移动,烘干机(45)左右移动扩大烘烤范围;

向前推动第二活塞杆(78),第二活塞杆(78)向前移动拉扯拉绳(77),活塞杆(78)向前移动通过拉绳(77)使得第一活塞杆(73)向后移动,弹簧(75)被拉伸,第二活塞杆(78)向前移动将热水从右部的装料箱(72)挤出,右部的第二导管(71)与右部装料箱(72)连接处的单向阀阻止热水倒流回右部的第二导管(71),随后热水通过连接管(79)进入左部的装料箱(72),此时太阳能蓄电池(42)将电能传输给加热片(74),加热片(74)运作对左部装料箱(72)内的热水进行加热,使得热水成为高温热水,随后松开第二活塞杆(78),活塞杆(78)不再拉扯拉绳(77),弹簧(75)复位使得第一活塞杆(73)向前移动,第一活塞杆(73)向前移动对左部装料箱(72)内高温热水进行挤压,连接管(79)上的单向阀阻止左部装料箱(72)内的高温热水进入右部的装料箱(72),随后左部装料箱(72)内的高温热水进入左部的第二导管(71),并从左部的第二导管(71)进入第一导管(53),在第一活塞杆(73)向前移动过程中,第一活塞杆(73)向前拉扯拉绳(77),使得第二活塞杆(78)向后移动,第二活塞杆(78)向后移动使得右部的装料箱(72)内产生负压,从而将高温热水从第一导管(53)吸入右部的第二导管(71),并使得高温热水右部的第二导管(71)进入右部的装料箱(72);

当第一转轴(63)转动时,第一转轴(63)通过传动组件(81)带动第二转轴(82)转动,从而通过第二锥齿轮(83)啮合带动第二双螺旋杆(84)转动,进而使得连接活套(86)前后移动,连接活套(86)前后移动带动第二活塞杆(78)前后移动。

2.按照权利要求1所述的一种鲜山药加工用节能晾晒架,其特征在于,还包括有用于阻止山药片附近热量过快散失的遮盖机构(9),遮盖机构(9)包括有:第二固定块(91),滑轨(43)顶壁左右两侧均安装有第二固定块(91);

固定轴(92),上部的第二固定块(91)之间连接有固定轴(92),下部的第二固定块(91)之间也连接有固定轴(92);

遮盖板(93),固定轴(92)上均转动式连接有遮盖板(93)。

3.按照权利要求1所述的一种鲜山药加工用节能晾晒架,其特征在于,还包括有:

第一固定块(52),第一导管(53)左右两侧均安装有第一固定块(52),第一固定块(52)均与晾晒板(3)连接。
