专利号: 2022112324805
申请人: 信和(天津)环保科技发展有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

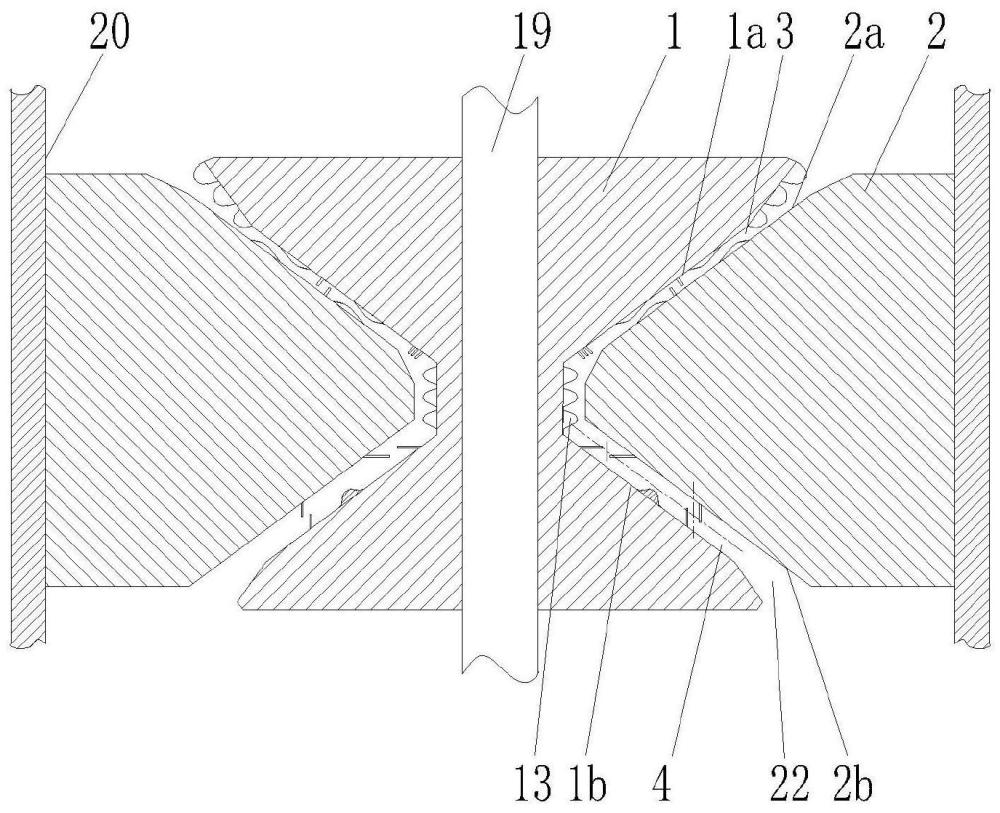

1.一种双刀头式垃圾破碎刀,其特征在于:包括内刀盘和外套于内刀盘外的外刀环,所述内刀盘外圆沿周向开设有截面呈三角状的切割槽,所述外刀环内圆呈与切割槽适配的三角状切割凸起,所述切割槽的上斜面与切割凸起的上斜面之间合围成研磨腔,所述切割槽的下斜面与切割凸起的下斜面之间合围成切割腔,所述研磨腔与切割腔贯通,所述研磨腔的上下壁上设置有相互配合使用用于对垃圾研磨的研磨块组件,所述切割腔的上下壁上设置有用于对垃圾切割的切割刀组件。

2.根据权利要求1所述的双刀头式垃圾破碎刀,其特征在于:所述研磨块组件包括设置于切割槽上斜面的上研磨块以及设置于切割凸起上斜面的下研磨块,所述上研磨块与下研磨块在研磨腔走向方向交错设置,所述上研磨块和下研磨块上设有细研磨斜面,两细研磨斜面相对平行设置并合围成斜向下的研磨通道。

3.根据权利要求1所述的双刀头式垃圾破碎刀,其特征在于:所述切割刀组件包括一对水平切割刀以及一对竖向切割刀,所述水平切割刀与竖向切割刀在切割腔走向方向排列设置,该对水平切割刀分别水平连接于切割槽的下斜面以及切割凸起的下斜面上,该对水平切割刀在水平方向间隔设置并在切割腔走向方向投影部分重合,该对竖向切割刀分别竖向连接于切割槽的下斜面以及切割凸起的下斜面上,该对竖向切割刀在水平方向间隔设置并在切割腔走向方向投影部分重合。

4.根据权利要求2所述的双刀头式垃圾破碎刀,其特征在于:所述上研磨块和下研磨块上设置有粗研磨斜面,两粗研磨斜面相背平行设置。

5.根据权利要求1所述的双刀头式垃圾破碎刀,其特征在于:所述切割槽的上斜面与切割槽的下斜面之间通过切割槽立面连接,所述切割凸起的上斜面与切割凸起的下斜面之间通过切割凸起立面连接,所述切割槽立面与切割凸起立面之间合围成过渡腔,所述切割槽立面上设置有螺旋切刀。

6.根据权利要求4所述的双刀头式垃圾破碎刀,其特征在于:所述研磨块组件沿研磨腔的走向方向设置有两组,位于前侧的研磨块组件构成的研磨通道其宽度小于位于后侧的研磨组件构成的研磨通道宽度。

7.根据权利要求5所述的双刀头式垃圾破碎刀,其特征在于:所述过渡腔内设置有用于对由研磨腔内进入的垃圾进行翻松的搅拌棒,所述搅拌棒位于螺旋切刀上方。

8.根据权利要求1所述的双刀头式垃圾破碎刀,其特征在于:所述研磨腔的外端口处的腔体呈向外逐渐扩大的扩口腔以形成进料口,所述内刀盘上固定连接有螺旋叶片,所述螺旋叶片位于进料口处用于将垃圾由进料口输送至研磨腔内。

9.根据权利要求6所述的双刀头式垃圾破碎刀,其特征在于:所述两组研磨块之间设置有翻搅杆组件,所述翻搅杆组件包括连接于内刀盘的上斜面的上翻搅杆以及连接于外刀环的上斜面的下翻搅杆。
