专利号: 2022111892026
申请人: 上饶市合达信科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

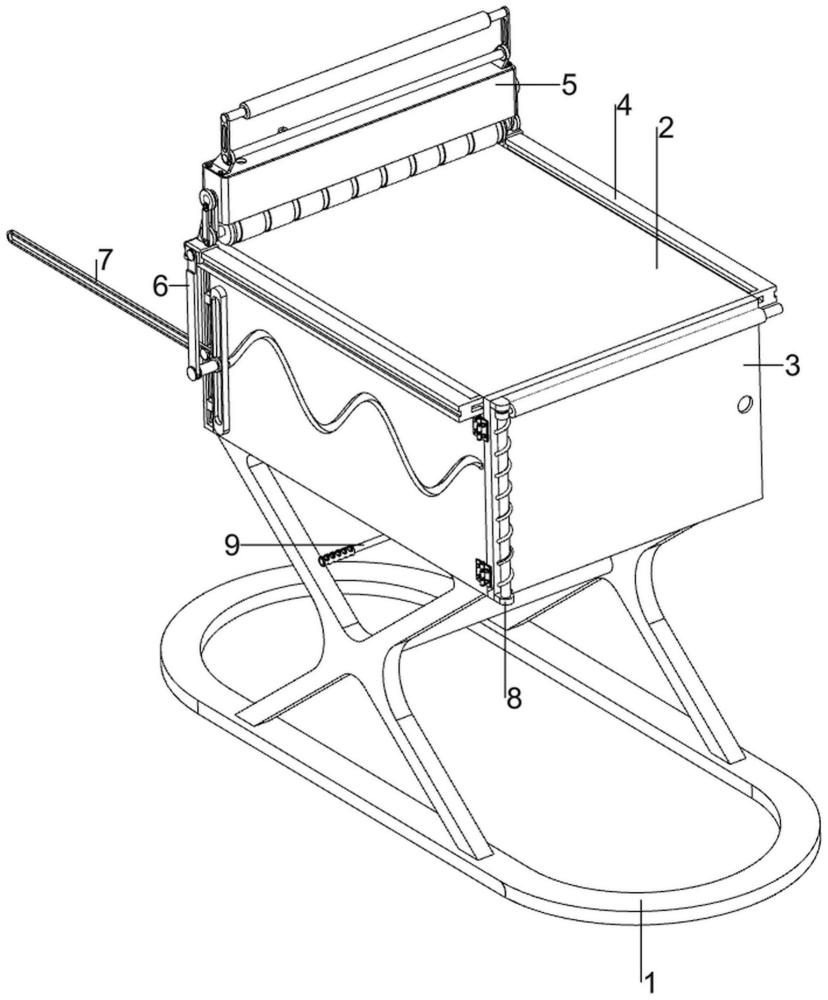

1.一种耐腐抗菌型骨灰盒存放架,其特征是,包括有:

支撑架(1)和存放框(2),支撑架(1)上部连接有用于盛装骨灰盒的存放框(2);

闭合门(3),存放框(2)前侧铰接式连接有闭合门(3);

上侧涂刷机构(4),存放框(2)上设有上侧涂刷机构(4),上侧涂刷机构(4)移动对存放框(2)上部涂刷桐油;

防腐液添加机构(5),上侧涂刷机构(4)上设有用于添加桐油的防腐液添加机构(5);

闭合门(3)前部右侧开有圆孔;

上侧涂刷机构(4)包括有滑轨(41)、滑动器(42)、固定架(43)和第一滚刷器(44),存放框(2)左右两侧均连接有滑轨(41),两个滑轨(41)上均滑动式连接有滑动器(42),两个滑动器(42)上部均焊接有固定架(43),两个固定架(43)之间转动式连接有第一滚刷器(44),第一滚刷器(44)与存放框(2)上部滑动式连接;

防腐液添加机构(5)包括有转动架(51)、储液框(52)、推动架(53)、出液板(54)、限位杆(55)、第一压缩弹簧(56)、梯形柱体(57)和凸块(59),第一滚刷器(44)左右两侧均转动式连接有转动架(51),两个固定架(43)上侧之间连接有储液框(52),储液框(52)上部连接有推动架(53),储液框(52)内底部左右两侧均连接有限位杆(55),两个限位杆(55)之间滑动式连接有出液板(54),两个限位杆(55)与出液板(54)之间均连接有第一压缩弹簧(56),储液框(52)内底部上均匀焊接有九个梯形柱体(57),出液板(54)与梯形柱体(57)上侧接触,储液框(52)底部均匀开有九个出液口(58),储液框(52)左右两侧均转动式连接有凸块(59),左侧的凸块(59)与左侧的固定架(43)转动式连接,右侧的凸块(59)与右侧的固定架(43)转动式连接,凸块(59)与出液板(54)接触,左侧的转动架(51)与左侧的凸块(59)转动式连接,右侧的转动架(51)与右侧的凸块(59)转动式连接。

2.按照权利要求1所述的一种耐腐抗菌型骨灰盒存放架,其特征是,还包括有用于对存放框(2)左右两部进行涂刷的侧边抹刷机构(6),侧边抹刷机构(6)包括有:衔接架(61),滑动器(42)外侧均连接有衔接架(61);

刷板(62),存放框(2)左右两部均开有弧形轨道(64),弧形轨道(64)上均滑动式连接有对存放框(2)左右两部进行涂刷的刷板(62),刷板(62)与存放框(2)滑动式连接,刷板(62)上均开有第一滑槽(63),左侧的第一滑槽(63)与左侧的衔接架(61)滑动式连接,右侧的第一滑槽(63)与右侧的衔接架(61)滑动式连接。

3.按照权利要求2所述的一种耐腐抗菌型骨灰盒存放架,其特征是,还包括有对存放框(2)后部进行涂刷的后侧涂刷机构(7),后侧涂刷机构(7)包括有:带动杆(71),刷板(62)后部中间均连接有带动杆(71);

限位架(72),存放框(2)后部左右两侧均连接有限位架(72),限位架(72)上均开有第二滑槽(75);

擦拭组件(74),第二滑槽(75)之间滑动式连接有对存放框(2)后部进行擦拭的擦拭组件(74);

第一固定轴(73),擦拭组件(74)左右两部均连接有第一固定轴(73),左侧的第一固定轴(73)与左侧的带动杆(71)滑动式连接,右侧的第一固定轴(73)与右侧的带动杆(71)滑动式连接。

4.按照权利要求3所述的一种耐腐抗菌型骨灰盒存放架,其特征是,还包括有用于对闭合门(3)前部进行涂刷的正侧涂刷机构(8),正侧涂刷机构(8)包括有:第二固定轴(81),闭合门(3)前部左侧连接有第二固定轴(81);第二滚刷器(83),第二固定轴(81)上滑动式连接有第二滚刷器(83),第二滚刷器(83)与闭合门(3)滑动式连接;

第二压缩弹簧(82),第二滚刷器(83)与第二固定轴(81)之间连接有第二压缩弹簧(82),第二压缩弹簧(82)绕在第二固定轴(81)下侧。

5.按照权利要求4所述的一种耐腐抗菌型骨灰盒存放架,其特征是,还包括有用于压紧骨灰盒的限位机构(9),限位机构(9)包括有:压紧器(91),存放框(2)底部左右两侧均滑动式连接有压紧器(91);

第三压缩弹簧(92),压紧器(91)与存放框(2)底部之间均连接有第三压缩弹簧(92),第三压缩弹簧(92)绕在压紧器(91)上;

推动杆(93),压紧器(91)下侧均连接有推动杆(93)。
