专利号: 2022110752945
申请人: 陈延兵
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

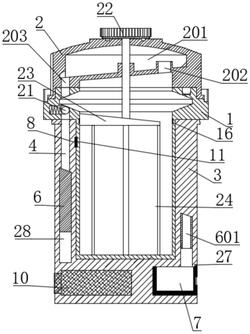

1.一种可计数药盒,包括盒体(1),所述盒体(1)的上端活动盖有盒盖(2),所述盒体(1)的外侧壁上转动套接有套盒(3),其特征在于:所述套盒(3)的内部分布有多个深度不同的药槽(4),所述盒盖(2)的内部开有用于堆积药物的积留腔(201),所述积留腔(201)通过入药口(202)与盒体(1)的内腔连通,所述积留腔(201)的底部呈倾斜状,且所述入药口(202)位于倾斜的高点使盒体(1)倒置后入药口(202)位于低点,所述积留腔(201)的底部低端位置开有漏药孔(203),所述盒体(1)的一侧侧壁上开有与漏药孔(203)连通的导药孔(5),所述导药孔(5)的下端与药槽(4)活动连通,所述盒盖(2)上固定连接有定位柱(19)、盒体(1)上开有定位槽(20),定位柱(19)插接在定位槽(20)内部后保证漏药孔(203)与导药孔(5)始终处于对齐状态,导药孔(5)的下段和多个不同深度的药槽(4)组成了定量取用药丸的计量通道,所述导药孔(5)靠近盒体(1)内部的一侧设有倾斜的导向口(15),当计量通道中药丸堆积满后,再下落的药丸会从导向口(15)落回到盒体(1)中;

所述套盒(3)的内部滑动连接有上侧面为倾斜状的滑套(6),所述滑套(6)的低端位置开有出药孔(601),所述滑套(6)的上侧面活动贴附在药槽(4)的底部,所述套盒(3)的内部滑动连接有用于盛接待服用药物的抽盒(7),所述出药孔(601)的下端与抽盒(7)的内部连通。

2.根据权利要求1所述的一种可计数药盒,其特征在于:所述滑套(6)的两侧侧壁上固定连接有滑块(12),所述滑块(12)贯穿套盒(3)的侧壁并延伸至外部,所述滑套(6)设置在套盒(3)内部开设的移动腔(28)中,所述滑套(6)的下侧面上固定连接有将滑套(6)向上回弹的顶簧(14)。

3.根据权利要求1所述的一种可计数药盒,其特征在于:所述盒体(1)的内部通过隔板分隔成多个储药腔(24),所述储药腔(24)的上方设置带有旋钮(22)的导药板(23)。

4.根据权利要求3所述的一种可计数药盒,其特征在于:所述导药板(23)呈向一侧倾斜的形态,且低点的位置处开有出药槽(25)。

5.根据权利要求1所述的一种可计数药盒,其特征在于:所述导药孔(5)的侧壁开有让位孔(29),所述让位孔(29)内通过恢复弹簧(26)连接有堵塞球(21),所述堵塞球(21)的一侧连接有导绳(18),且所述导绳(18)的另一端贯穿恢复弹簧(26)、导药孔(5)的侧壁与按钮(13)连接,不受外力下堵塞球(21)处于导药孔(5)中。
