专利号: 202211071389X
申请人: 华北水利水电大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

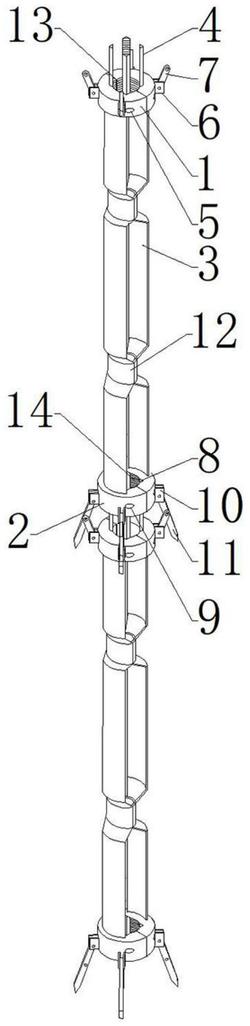

1.一种用于混凝土锚的保持器,包括保持器本体,其特征在于,所述保持器本体由两个以上的保持单元依次连接构成,每个保持单元均包括左右对称的两个连接件;

所述连接件包括上半环(1)、下半环(2)和连接板(3),上半环(1)上表面上设有导向柱(4),上半环(1)的外环面上设有第一凸耳(6),第一凸耳(6)上铰接有第一支撑杆(7),下半环(2)与上半环(1)上下同轴相对,所述下半环(2)的内环面上设有导向槽(8),下半环(2)的外环面上设有与第一凸耳(6)上下相对应的第二凸耳(10),第二凸耳(10)上铰接有第二支撑杆(11),所述第二支撑杆(11)长度大于第一支撑杆(7)长度,所述连接板(3)的上下两端分别连接上半环(1)和下半环(2),连接板(3)的前后两端与上半环(1)前后两端、下半环(2)的前后两端之间均有间距,连接板(3)上设有弯曲段,左右对称的两个所述连接件的上半环(1)可拆卸连接构成上圆环,左右对称的两个所述连接件的下半环(2)可拆卸连接构成下圆环;

多个保持单元依次连接时,相邻两个保持单元中位于下方的保持单元的导向柱(4)伸进上方保持单元的导向槽(8)内,下方保持单元的第一支撑杆(7)的自由端铰接在上方保持单元上相对应的第二支撑杆(11)的中部;

所述连接板(3)经弯曲段分隔成多个连板,连接板(3)的弯曲段的弯曲方向为向上半环(1)和下半环(2)的圆心连线方向弯曲,每个弯曲段包括一个扣板(12)和上下相对称的两个斜板构成的一体结构,上下相对称的两个斜板的外端分别与相邻两个连板的相对端连接,内端分别朝向上半环(1)和下半环(2)的圆心连线方向倾斜、且分别连接在扣板(12)上下端面,当左右对称的两个连接件相连接形成一个保持单元时,两个左右相对的弯曲段的扣板(12)相对接触形成上下两端开口的圆筒体;

所述斜板为倾斜的扇环形板体弯曲呈弧形构成。

2.根据权利要求1所述的一种用于混凝土锚的保持器,其特征在于,所述上半环(1)前部和后部对称设置有水平贯穿上半环(1)的第一台阶孔(5),下半环(2)的前部和后部对称设置有水平贯穿下半环(2)的第二台阶孔(9),左右对称的两个所述连接件的上半环(1)经穿过同轴相对的两个第一台阶孔(5)的第一螺栓相连接,左右对称的两个所述连接件的下半环(2)经穿过同轴相对的两个第二台阶孔(9)的第二螺栓相连接。

3.根据权利要求1所述的一种用于混凝土锚的保持器,其特征在于,每个所述连接件上的导向柱(4)、第一支撑杆(7)和第二支撑杆(11)均有两个,连接件上的两个导向柱(4)、两个第一支撑杆(7)、两个第二支撑杆(11)均呈前后对称状态。

4.根据权利要求1所述的一种用于混凝土锚的保持器,其特征在于,所述导向柱(4)朝向上半环(1)圆心的一侧面与上半环(1)的内环面在同一弧形面上,所述导向槽(8)包围导向柱(4)在下半环(2)上表面的投影。

5.根据权利要求1所述的一种用于混凝土锚的保持器,其特征在于,所述上半环(1)的内环面上和导向柱(4)朝向上半环(1)圆心的一侧面上均设有第一螺纹(13),所述下半环(2)的内环面上设有第二螺纹(14),当左右对称的两个连接件相连接形成一个保持单元时,左右相对的两个上半环(1)和左右相对的导向柱(4)上的第一螺纹(13)构成一体的第一内螺纹,左右相对的两个下半环(2)上的第二螺纹(14)构成一体的第二内螺纹,所述第一内螺纹和第二内螺纹旋向相反。

6.一种混凝土锚固组件,使用权利要求5所述的一种用于混凝土锚的保持器,其特征在于,所述保持器本体内穿装有锚杆(15),所述锚杆(15)为圆管体,锚杆(15)外套设有多个与锚杆(15)固定连接的调节管(16),调节管(16)的外周壁上有呈相互交叉状态的第一外螺纹和第二外螺纹,第二外螺纹与相邻两个保持单元中上方保持单元的第二内螺纹相配合,第一外螺纹与相邻两个保持单元中下方保持单元的第一内螺纹相配合。

7.根据权利要求6所述的一种混凝土锚固组件,其特征在于,所述保持器本体的多个连板中位于最下方的连板所对应的锚杆(15)上套设有限位环(17),所述限位环(17)为圆环体,限位环(17)的内环面上设置有第三内螺纹,所述第三内螺纹与第一外螺纹相配合。

8.根据权利要求6所述的一种混凝土锚固组件,其特征在于,所述相邻两个保持单元中上方保持单元的下半环(2)的下表面与下方保持单元的上半环(1)的上表面之间有间距。
