专利号: 2022110652595
申请人: 广东博竣建设工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种软土地基水泥土复合桩成桩方法,其特征在于,包括以下步骤:

S1、工艺性试桩,水泥土复合桩施工前根据设计进行工艺性试桩,数量不少于3棵;

S2、测量放线;

S3、水泥土(8)桩施工;

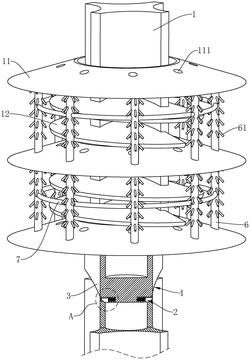

S4、芯桩(1)施工,在水泥土(8)初凝前将每节芯桩(1)压入水泥土(8)桩中;所述芯桩(1)的周面设有多道凸环(11),每道凸环(11)向芯桩(1)底部倾斜,每道凸环(11)沿芯桩(1)的轴线等距分布;最顶部的一节芯桩(1)顶部浇筑有覆盖水泥土(8)复合桩的承台(5);芯桩(1)的底部设有与下一节芯桩(1)相连接的自动连接机构;

所述芯桩(1)的底部设有连接部,芯桩(1)的顶部开设有连接槽(4),芯桩(1)的连接部插入下一节芯桩(1)的连接槽(4)内插接配合;所述自动连接机构包括顶簧和锁块,连接部的侧壁开设有滑槽(31),顶簧的一端与滑槽(31)的槽底固接,顶簧的另一端与锁块固接,锁块的底面设为逐渐远离下一节芯桩(1)的斜面,芯桩(1)在连接槽(4)的内壁开设有正对滑槽(31)的锁定槽(41),顶簧能够使锁块滑入锁定槽(41)内;在步骤S4中,在吊放每一节芯桩(1)的过程中,在顶簧弹力的作用下,锁块能够滑入下一节芯桩(1)的锁定槽(41)内自动将两节芯桩(1)固定连接;

相邻的所述凸环(11)共同连接有一组分支桩(6),每组分支桩(6)包括多根分支桩(6),每根分支桩(6)关于芯桩(1)周向均布;

一组所述分支桩(6)的每根分支桩(6)共同连接有连接环(7)。

2.根据权利要求1所述的一种软土地基水泥土复合桩成桩方法,其特征在于:所述凸环(11)开设有多个连接孔(111);在步骤S4中,芯桩(1)压入水泥土(8)桩内部后,水泥土(8)涌入连接孔(111)内,凸环(11)与水泥土(8)形成立体网状穿插结构并固接为一体。

3.根据权利要求1所述的一种软土地基水泥土复合桩成桩方法,其特征在于:所述凸环(11)的周面设有螺旋段(12);在步骤S4中,压入芯桩(1)的过程中,顺着螺旋段(12)的旋向转动芯桩(1)。

4.根据权利要求1所述的一种软土地基水泥土复合桩成桩方法,其特征在于:首节压入水泥土(8)桩内的所述芯桩(1)的底部设为尖状结构;在步骤S4中,将底部为尖状结构的芯桩(1)作为首节芯桩(1)压入水泥土(8)桩内。

5.根据权利要求1所述的一种软土地基水泥土复合桩成桩方法,其特征在于:每节所述芯桩(1)均设为空心结构。

6.根据权利要求1所述的一种软土地基水泥土复合桩成桩方法,其特征在于:每节所述芯桩(1)的横截面为带有内凹弧形的正多边形。

7.根据权利要求1所述的一种软土地基水泥土复合桩成桩方法,其特征在于:所述分支桩(6)设有多根向分支桩(6)底部方向倾斜的凸针(61)。
