专利号: 2022110558076
申请人: 常州市协顺轨道车配件有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

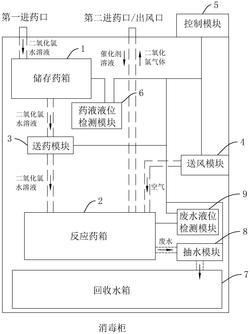

1.一种消毒柜自动加药系统,其特征在于,包括:

储存药箱(1),用于存储消毒气体溶液;

反应药箱(2),用于存储催化剂溶液,提供所述消毒气体溶液与所述催化剂溶液的反应空间,并获取反应生成的消毒气体,在柜体外壁还开设有第二进药口,第二进药口通过第二进药管道与反应药箱连通,催化剂溶液能够通过第二进药口添加进反应药箱中;

送药模块(3),分别与所述储存药箱(1)和所述反应药箱(2)连接,用于执行送药操作,将所述储存药箱(1)中的消毒气体溶液输送至反应药箱(2);

送风模块(4),与所述反应药箱(2)和外界空气连接,用于执行送风操作,将所述消毒气体从所述反应药箱(2)输送至空气中;

药液液位检测模块(6),用于检测所述储存药箱(1)内所述消毒气体溶液的药液液位,得到实时药液液位数据;

以及所述控制模块(5),用于获取调节信息,并基于所述调节信息获取目标送药参数,以使所述送药模块(3)基于所述目标送药参数执行送药操作;

所述控制模块(5),还用于基于所述实时药液液位数据生成控制信号,并基于所述控制信号控制所述送药模块(3)以及所述送风模块(4)的运行状态,所述控制信号包括运行信号和停止信号;

所述控制模块(5)包括总控制单元、送药控制单元(52)和送风控制单元(53),所述总控单元(51)分别与送药控制单元(52)和所述送风控制单元(53)连接,所述送药控制单元(52)与所述送药模块(3)连接,所述送风控制单元(53)与所述送风模块(4)连接;

所述总控单元(51)用于基于所述实时药液液位数据生成控制信号;

当所述控制信号为运行信号时,所述送药控制单元(52)基于所述运行信号控制所述送药模块(3)执行送药操作,所述送风控制单元(53)基于所述运行信号控制所述送风模块(4)执行送风操作;

当所述控制信号为停止信号时,所述送药控制单元(52)基于所述停止信号控制所述送药模块(3)停止送药操作,所述送风控制单元(53)基于所述停止信号控制所述送风模块(4)停止送风操作;

所述总控单元(51)内预设有所述消毒气体溶液的药液液位阈值数据;

所述总控单元(51)用于将所述实时药液液位数据与所述药液液位阈值数据进行对比分析,并判断所述实时药液液位数据是否小于等于所述药液液位阈值数据;

若大于,则所述总控单元(51)生成运行信号;

若小于等于,则所述总控单元(51)生成停止信号;

所述系统还包括回收水箱(7)和抽水模块(8),所述反应药箱(2)通过所述抽水模块(8)与所述回收水箱(7)连接,所述回收水箱(7)用于接收并存储所述反应药箱(2)内反应后的废水,所述抽水模块(8)用于将所述废水从所述反应药箱(2)内输送至所述回收水箱(7);

所述控制模块(5)还包括抽水控制单元(56),所述抽水控制单元(56)与所述抽水模块(8)连接,所述抽水控制单元(56)用于基于所述控制信号控制所述抽水模块(8)执行抽水操作;

当所述控制信号为运行信号时,所述抽水控制单元(56)基于所述运行信号控制所述抽水模块(8)停止抽水操作;

当所述控制信号为停止信号时,所述抽水控制单元(56)基于所述停止信号控制所述抽水模块(8)执行抽水操作。

2.根据权利要求1所述的一种消毒柜自动加药系统,其特征在于,所述控制模块(5)还包括预警单元(54),所述预警单元(54)与所述总控单元(51)连接,所述预警单元(54)用于基于所述停止信号生成加药预警信号。

3.根据权利要求1所述的一种消毒柜自动加药系统,其特征在于,所述总控单元(51)还用于在所述送药模块(3)执行送药操作时,获取实时送药参数,在所述送风模块(4)执行送风操作时,获取实时送风参数;

所述控制模块(5)还包括控制面板(55),所述控制面板(55)用于获取调节信息;

所述总控单元(51),还用于基于所述调节信息获取目标送药参数和目标送风参数;

所述送药控制单元(52),还用于基于所述目标送药参数对所述送药模块(3)进行调整,以使所述送药模块(3)基于所述目标送药参数执行送药操作;

所述送风控制单元(53),还用于基于所述目标送风参数对所述送风模块(4)进行调整,以使所述送风模块(4)基于所述目标送风参数执行送风操作。

4.根据权利要求1所述的一种消毒柜自动加药系统,其特征在于,所述反应药箱(2)上设置有废水液位检测模块(9),所述废水液位检测模块(9)用于检测并获取所述反应药箱(2)内的实时废水液位数据,所述废水液位检测模块(9)与所述总控单元(51)连接,所述总控单元(51)内预设有所述废水的最低废水液位阈值数据;

在所述抽水模块(8)执行抽水操作时,所述总控单元(51)将所述实时废水液位数据与所述废水液位阈值和所述最低废水液位阈值数据进行对比分析;

若所述实时废水液位数据小于等于所述最低废水液位阈值数据,则所述总控单元(51)生成抽水暂停信号和废水回收信号;

所述抽水控制单元(56)基于所述抽水暂停信号控制所述抽水模块(8)停止抽水操作。

5.根据权利要求4所述的一种消毒柜自动加药系统,其特征在于,所述控制模块(5)还包括显示单元(57),所述显示单元(57)用于显示所述送药参数、所述送风参数、所述实时废水液位数据、所述实时药液液位数据、所述运行信号、所述停止信号、所述加药预警信号和所述废水回收信号,并显示所述送药模块(3)、所述送风模块(4)和所述抽水模块(8)的运行状态。

6.一种消毒柜自动加药方法,其特征在于,应用于上述权利要求1‑5任一项所述的消毒柜自动加药系统,所述系统包括储存药箱(1)、送药模块(3)、送风模块(4)、控制模块(5)和药液液位检测模块(6),所述方法包括:基于所述控制模块(5)获取调节信息;

基于所述调节信息获取目标送药参数,以使所述送药模块(3)基于所述目标送药参数执行送药操作;

基于所述药液液位检测模块(6)获取所述储存药箱(1)内消毒气体溶液的实时药液液位数据;

基于所述实时药液液位数据生成控制信号;

基于所述控制信号控制所述送药模块(3)和所述送风模块(4)的运行状态,所述控制信号包括运行信号和停止信号。
