专利号: 2022110428602
申请人: 邵东智能制造技术研究院有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

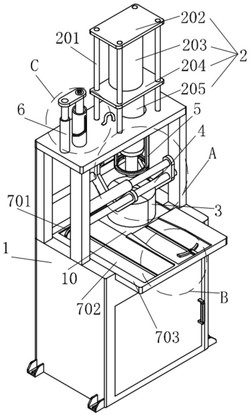

1.一种大型不锈钢热锻成型下料设备,其特征在于,包括热锻机(1),所述热锻机(1)上设有用于对工件输送的输送结构(7),所述输送结构(7)上设有联动结构(8),所述热锻机(1)上设有安装框(10),所述安装框(10)上设有用于对工件上料的上料结构(9),所述联动结构(8)驱动输送结构(7)将工件输送至上料结构(9)上;所述热锻机(1)上设有两个分别驱动两个侧模(3)移动的驱动结构(4),两个所述侧模(3)与上料结构(9)之间抵触;所述热锻机(1)上设有用于对工件热锻的热锻结构(2),所述热锻机(1)上设有用于对热锻结构(2)喷洒脱模剂的第一喷洒结构(5),所述热锻机(1)上设有用于对两个侧模(3)喷洒脱模剂的第二喷洒结构(6);

所述输送结构(7)包括底板(703),所述热锻机(1)上固定有底板(703),所述底板(703)上设有两个均延伸至上料结构(9)的限位槽(702),所述底板(703)上设有两个滑槽(704),所述滑槽(704)上滑动设有第一滑块(705),所述联动结构(8)驱动两个第一滑块(705)在滑槽(704)上滑动,所述第一滑块(705)上设有弧形结构的推板(701);

所述联动结构(8)包括两个联动杆(803),右侧的一个联动杆(803)与底板(703)之间转动连接,所述联动杆(803)的凹槽中滚动设有第三滚轮(804),所述第三滚轮(804)与第一滑块(705)之间转动连接;

右侧的一个联动杆(803)上固定有第二导向杆(806),所述第二导向杆(806)上滑动设有第二滑块(805),所述第二导向杆(806)贯穿于第一弹簧(807),所述第一弹簧(807)的两端分别抵触于第二滑块(805)和右侧的联动杆(803),所述第二滑块(805)上固定于左侧的一个联动杆(803),两个所述联动杆(803)之间滑动连接;

左侧的联动杆(803)的左端距离旋转中心的距离大于右侧的联动杆(803)距离旋转中心的距离,右侧的联动杆(803)的凹槽中滚动设有第二滚轮(801),所述第二滚轮(801)与第四液压缸(802)之间转动连接,所述第四液压缸(802)固定于底板(703);

所述驱动结构(4)包括第一导向杆(403),所述热锻机(1)上固定有两个第一导向杆(403),所述第一导向杆(403)上滑动设有驱动杆(401),所述驱动杆(401)固定于侧模(3),所述侧模(3)与热锻机(1)之间固定有第二液压缸(402);

所述上料结构(9)包括底模(901),所述侧模(3)与底模(901)之间围成定型空间,所述底模(901)的截面的两侧呈梯形,所述底模(901)的底端与定位套(904)之间滑动连接,所述定位套(904)与底模(901)之间设有第二弹簧(905),所述定位套(904)的两端呈梯形,所述定位套(904)与侧模(3)上的定位槽(902)卡合,所述定位套(904)与安装框(10)之间设有第五液压缸(903);

所述安装框(10)上设有两个顶端呈斜面的第三导向杆(906),所述定位套(904)与第三导向杆(906)之间滑动连接。

2.根据权利要求1所述的一种大型不锈钢热锻成型下料设备,其特征在于:所述热锻结构(2)包括四根导向柱(201),所述热锻机(1)上固定有四根导向柱(201),所述导向柱(201)上固定有顶板(202),所述顶板(202)上固定有第一液压缸(203),所述第一液压缸(203)的底端固定有滑板(204),所述滑板(204)与导向柱(201)之间滑动连接,所述滑板(204)上固定有顶模(205)。

3.根据权利要求2所述的一种大型不锈钢热锻成型下料设备,其特征在于:所述第一喷洒结构(5)包括支撑架(502),所述热锻机(1)上固定有支撑架(502),所述支撑架(502)上设有环形结构的内部中空的喷圈(503),所述喷圈(503)的内侧设有多个第一喷孔(504),所述喷圈(503)与软管(501)导通,所述顶模(205)贯穿于喷圈(503)。

4.根据权利要求1所述的一种大型不锈钢热锻成型下料设备,其特征在于:所述第二喷洒结构(6)包括第三液压缸(601),所述热锻机(1)上固定有第三液压缸(601),所述第三液压缸(601)的顶端固定有连接板(602),所述连接板(602)上转动设有喷管(603),所述喷管(603)上设有多个倾斜设置的第二喷孔(607),所述喷管(603)上设有转动连接的第一滚轮(606),所述第一滚轮(606)在顶端竖直、底端螺旋设置的导向槽(604)中滚动,所述导向槽(604)开设于定位柱(605),所述定位柱(605)固定于热锻机(1)。
