专利号: 2022110369002
申请人: 江苏龙创电气有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

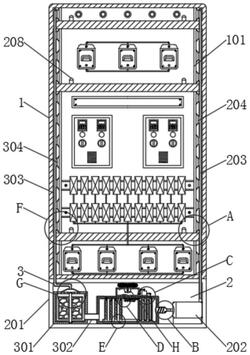

1.一种具有智能调节功能的高安全性高低压开关柜,其特征在于,包括:

开关柜本体(1);

冷却净化机构(2),设于所述开关柜本体(1)的一侧,所述冷却净化机构(2)包括控制箱(201),所述控制箱(201)内设有抽气泵(202),所述抽气泵(202)的一侧连接有抽气管(203),所述抽气管(203)位于开关柜本体(1)内的一侧连接有多个均匀分布的抽气连接管(204),所述抽气泵(202)远离抽气管(203)的一侧设有冷却净化箱(205),所述冷却净化箱(205)内设有多组均匀分布的冷却翅片(206),所述冷却翅片(206)远离抽气泵(202)的一侧设有多组均匀分布的冷却喷嘴(207);

多组所述冷却翅片(206)之间连接有连通管(211),所述连通管(211)远离冷却翅片(206)的一侧连接有输送管(212),所述冷却净化箱(205)上连接有增压抽取泵(213),所述增压抽取泵(213)与输送管(212)之间连接有液体输送管(214),所述增压抽取泵(213)远离液体输送管(214)的一侧设有储液盒(215),所述储液盒(215)与增压抽取泵(213)之间连接有抽液管(216),多组所述冷却喷嘴(207)的外侧连接有喷嘴固定架(217),所述喷嘴固定架(217)内连接有喷淋管(218);

离心式干燥机构(3),设于所述控制箱(201)远离冷却净化箱(205)的一侧,所述离心式干燥机构(3)包括离心干燥箱(301),所述离心干燥箱(301)与冷却净化箱(205)之间连接有干燥导通管(302),所述离心干燥箱(301)远离干燥导通管(302)的一侧连接有输送气管(303),所述输送气管(303)位于开关柜本体(1)内的一侧连接有多个均匀分布的散热喷嘴(304),所述散热喷嘴(304)与抽气连接管(204)相匹配;

所述干燥导通管(302)内转动连接有支撑转轴(305),所述支撑转轴(305)的外侧连接有多组均匀分布的限位架(306),多组所述限位架(306)内均连接有干燥分子筛(307),所述输送气管(303)内连接有活性炭吸附网(308),所述干燥分子筛(307)的外侧设有高分子吸水层(309),所述高分子吸水层(309)与离心干燥箱(301)的内壁相连接;

所述开关柜本体(1)内连接有多组导气滤板(101),多组所述导气滤板(101)与开关柜本体(1)之间形成有空腔,多个所述抽气连接管(204)和散热喷嘴(304)均设于空腔内,所述开关柜本体(1)内设有多个均匀分布的温度传感器(208),所述冷却净化箱(205)与抽气泵(202)之间连接有扩散导通管(209),所述扩散导通管(209)内连接有螺旋导流板(210);

所述冷却净化箱(205)的上方布设有强冷机构(4),所述强冷机构(4)包括密封存储罐(401),所述密封存储罐(401)与储液盒(215)之间连接有导通管(402),所述导通管(402)上连接有导通电磁阀(403),所述导通管(402)位于储液盒(215)内的一侧连接有限位网(404),所述限位网(404)内转动连接有转轴(405),所述转轴(405)位于导通管(402)内的一侧连接有驱动叶轮(406)。

2.根据权利要求1所述的一种具有智能调节功能的高安全性高低压开关柜,其特征在于,所述输送管(212)远离连通管(211)的一侧连接有多组均匀分布的导引连接管(219),多组所述导引连接管(219)位于冷却净化箱(205)内的一端均连接有喷嘴导通管(220),所述喷嘴导通管(220)上连接有多个均匀分布的液化膜喷嘴(221),多个所述液化膜喷嘴(221)的外侧均连接有固定架(222),多个所述固定架(222)内均连接有填料滤层(223)。

3.根据权利要求2所述的一种具有智能调节功能的高安全性高低压开关柜,其特征在于,多个所述固定架(222)远离液化膜喷嘴(221)的一侧连接有限位滤板(224),所述限位滤板(224)的外侧连接有集液槽(225),所述集液槽(225)的一侧连接有回流管(226),所述回流管(226)远离集液槽(225)的一侧连接有回流泵(227),所述回流泵(227)与储液盒(215)之间连接有循环管(228)。
