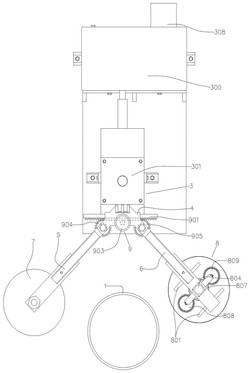

1.一种陶瓷黏土搅拌机,其特征在于,包括罐体(1)、间隔设于罐体(1)后方的支撑台(2)、设于支撑台(2)顶面的升降台(3)、滑动连接设于升降台(3)内的滑块(4)、可转动地设于滑块(4)横向一侧的第一摆臂(5)、可转动地设于滑块(4)横向另一侧的第二摆臂(6)、圆柱(7)以及搅拌器(8),所述圆柱(7)设于第一摆臂(5)相对滑块(4)一侧,所述搅拌器(8)设于第二摆臂(6)相对滑块(4)一侧,所述滑块(4)内设有用于驱动第一摆臂(5)和第二摆臂(6)旋转的驱动装置(9);
所述搅拌器(8)包括固设于第二摆臂(6)底部的支撑框(801)、设于支撑框(801)底面的支撑盘(802)、可转动地设于支撑盘(802)中部的第一搅拌轴(803)、用于驱动第一搅拌轴(803)旋转的第一电机(804)、可转动地设于支撑盘(802)横向一侧的第二搅拌轴(805)、可转动地设于支撑盘(802)横向另一侧的第三搅拌轴(806)、设于第一搅拌轴(803)顶部的主动齿轮(807)、设于第二搅拌轴(805)顶部的第一从动齿轮(808)、设于第三搅拌轴(806)顶部的第二从动齿轮(809)、固设于第一搅拌轴(803)外侧的多个延长杆(810)、螺旋叶片(811)、搅拌棒(812)以及圆棒(813),所述第一电机(804)设于第二摆臂(6)上,所述主动齿轮(807)与第一从动齿轮(808)啮合,所述主动齿轮(807)与第二从动齿轮(809)啮合,所述螺旋叶片(811)固设于延长杆(810)上,所述搅拌棒(812)设于各延长杆(810)之间,所述圆棒(813)设于第二搅拌轴(805)和第三搅拌轴(806)上,所述第一搅拌轴(803)底部安装设有支撑杆(814),所述支撑杆(814)底部设有斜片(815)。
2.根据权利要求1所述的一种陶瓷黏土搅拌机,其特征在于:所述支撑盘(802)底面设有滑轨(816),所述滑轨(816)上滑动连接设有多个滑动块(817),所述第二搅拌轴(805)顶部设有第三从动齿轮(818),所述滑动块(817)上设有与第三从动齿轮(818)啮合的齿圈(819),所述滑动块(817)相对齿圈(819)的一侧可转动设有旋转轴(820),所述旋转轴(820)顶部设有移动轮(821)。
3.根据权利要求2所述的一种陶瓷黏土搅拌机,其特征在于:所述旋转轴(820)外侧设有多个橡胶板(822)。
4.根据权利要求1所述的一种陶瓷黏土搅拌机,其特征在于:所述滑块(4)中部设有滑槽(401),所述驱动装置(9)包括与滑槽(401)滑动连接的第一齿条(901)、与第一齿条(901)相啮合的驱动齿(902)以及设于滑块(4)上的第二电机(903),所述第一摆臂(5)相对圆柱(7)一侧设有第四从动齿轮(904),所述第二摆臂(6)相对搅拌器(8)一侧设有第五从动齿轮(905),所述第四从动齿轮(904)与第一齿条(901)相啮合,所述第五从动齿轮(905)与第一齿条(901)相啮合,所述驱动齿(902)可转动地设于滑块(4)内,所述第二电机(903)输出轴与驱动齿(902)相连接。
5.根据权利要求4所述的一种陶瓷黏土搅拌机,其特征在于:所述升降台(3)包括设于支撑台(2)顶面的第一外壳(301)和第二外壳(300)、可转动地设于第一外壳(301)内的丝杆(302)、固设于丝杆(302)底部的第一锥齿轮(303)、与第一锥齿轮(303)啮合的第二锥齿轮(304)、设于第二锥齿轮(304)内的传动轴(305)、设于传动轴(305)外侧的第一传动齿轮(306)、第二传动齿轮(307)以及第三电机(308),所述传动轴(305)后端与第二外壳(300)可转动连接,所述第一传动齿轮(306)和第二传动齿轮(307)设于第二外壳(300)内,所述第一传动齿轮(306)和第二传动齿轮(307)相啮合,所述第三电机(308)输出轴与第二传动齿轮(307)相连接,所述滑块(4)与第一外壳(301)滑动连接,所述滑块(4)与丝杆(302)外侧螺纹连接。
6.根据权利要求1所述的一种陶瓷黏土搅拌机,其特征在于:所述罐体(1)横向一侧间隔设有挤压装置(10),所述挤压装置(10)底部设有用于驱动挤压装置(10)横向移动的移动平台(11);
所述挤压装置(10)包括设于移动平台(11)上的挤压座(101)、可转动地设于挤压座(101)上的转轴(102)、设于转轴(102)顶部的旋转块(103)、设于旋转块(103)内的凹槽(104)、与凹槽(104)滑动连接的第一移动杆(105)、可转动地设于第一移动杆(105)相对旋转块(103)一侧的滑轮(106)、设于挤压座(101)顶面的导向槽(107)、可转动地设于挤压座(101)中部的驱动轴(108)、设于驱动轴(108)顶部的第二移动杆(109)、设于第二移动杆(109)上的长槽(110)、设于驱动轴(108)底部外侧的挤压齿轮(111)、可转动地设于驱动轴(108)底部外侧的导块(112)、与挤压齿轮(111)啮合的第二齿条(113)、摇杆(114)以及第四电机(115),所述滑轮(106)与导向槽(107)滑动连接,所述长槽(110)与滑轮(106)滑动连接,所述第二齿条(113)与导块(112)滑动连接,所述摇杆(114)可转动地设于挤压座(101)底部,所述第二齿条(113)相对挤压齿轮(111)的一侧与摇杆(114)铰接,所述罐体(1)上设有用于第一移动杆(105)穿过的穿槽(1a),所述第一移动杆(105)底部设有驱动缸(116),所驱动缸(116)左侧设有挤压片(117),所述挤压片(117)顶面纵向两侧可转动连接设有连接杆(118),所述连接杆(118)相对挤压片(117)一侧与第一移动杆(105)进行铰接。
7.根据权利要求6所述的一种陶瓷黏土搅拌机,其特征在于:所述挤压片(117)形状为弧形,所述挤压片(117)中部厚度大于纵向两侧厚度。
8.根据权利要求6所述的一种陶瓷黏土搅拌机,其特征在于:所述挤压片(117)上设有密封条(119)。
9.根据权利要求6所述的一种陶瓷黏土搅拌机,其特征在于:所述挤压片(117)表面喷涂设有特氟龙涂层,所述挤压片(117)为314不锈钢。
