专利号: 2022110125722
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

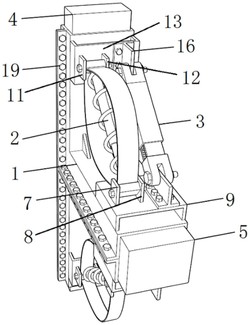

1.一种可拆卸式梁柱连接加固与耗能装置,其特征在于:包括套筒(1)、鼓曲耗能组件(2)和摩擦耗能组件(3);所述套筒(1)嵌套在木柱(4)、木梁(5)上,所述木柱(4)、木梁(5)形成的梁柱节点上下均设置鼓曲耗能组件(2)和摩擦耗能组件(3);所述摩擦耗能组件(3)与套筒(1)铰接;所述鼓曲耗能组件(2)包括第一弧形板(201)、伸缩复位杆(202)、弹簧(203)、第二弧形板(204)、转块一(205)和转块二(206),所述第一弧形板(201)、第二弧形板(204)关于伸缩复位杆(202)对称设置且两端分别与转块一(205)、转块二(206)相连,所述转块一(205)、转块二(206)与套筒(1)相连,所述弹簧(203)嵌套在伸缩复位杆(202)上,一端与转块一(205)相连,另一端与转块二(206)相连;

所述转块一(205)与销轴一(6)铰接,所述销轴一(6)与连接板一(7)、连接板二(8)铰接,所述连接板一(7)、连接板二(8)均通过安装架一(9)与套筒(1)相连;

所述转块二(206)与销轴二(10)铰接,所述销轴二(10)与连接板三(11)、连接板四(12)铰接,所述连接板三(11)、连接板四(12)均通过安装架二(13)与套筒(1)相连;

所述第一弧形板(201)、第二弧形板(204)完全相同,所述第一弧形板(201)的宽厚比为8~10,径宽比为3.6~5,径厚比为30~50;

所述摩擦耗能组件(3)包括摩擦耗能筒(301)、摩擦板一(302)和摩擦板二(303),所述摩擦耗能筒(301)内设置两侧均为锯齿状的摩擦板三(304),所述摩擦板三(304)分别与摩擦板一(302)、摩擦板二(303)齿状啮合连接。

2.根据权利要求1所述的可拆卸式梁柱连接加固与耗能装置,其特征在于:所述摩擦耗能筒(301)与铰接块一(14)相连,所述铰接块一(14)与销轴三(15)转动连接,所述销轴三(15)通过T型钢板(16)与安装架二(13)相连,所述安装架二(13)与套筒(1)相连。

3.根据权利要求1所述的可拆卸式梁柱连接加固与耗能装置,其特征在于:所述摩擦板一(302)、摩擦板二(303)均与铰接块二(17)相连,所述铰接块二(17)与销轴四(18)转动连接,所述销轴四(18)通过T型钢板(16)与安装架一(9)相连,所述安装架一(9)与套筒(1)相连。

4.根据权利要求1所述的可拆卸式梁柱连接加固与耗能装置,其特征在于:所述摩擦板一(302)、摩擦板二(303)、摩擦板三(304)均为黄铜板。

5.根据权利要求1所述的可拆卸式梁柱连接加固与耗能装置,其特征在于:所述套筒(1)包括第一半矩形钢套筒(101)和第二半矩形钢套筒(102),所述第一半矩形钢套筒(101)、第二半矩形钢套筒(102)的连接处设置凸耳并通过螺栓(19)固定连接。

6.根据权利要求5所述的可拆卸式梁柱连接加固与耗能装置,其特征在于:所述第二半矩形钢套筒(102)为L型,所述第二半矩形钢套筒(102)的中部弯折处设置加劲肋(20)。

7.根据权利要求5所述的可拆卸式梁柱连接加固与耗能装置,其特征在于:所述第一半矩形钢套筒(101)和第二半矩形钢套筒(102)均由冷弯薄壁型钢制成。
