专利号: 2022110024929
申请人: 东营冰楚技术服务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

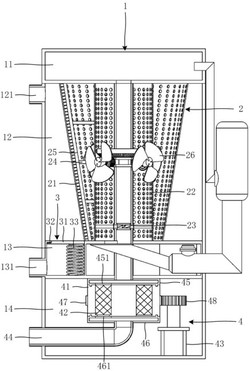

1.一种石油化工污水处理装置,包括壳体(1),其特征在于,所述壳体(1)内由上至下依次包括第一过滤腔(12)和污泥排出腔(13),所述第一过滤腔(12)侧壁上方设有污水入口(121),内部设有第一过滤机构(2),所述第一过滤机构(2)将所述第一过滤腔(12)分隔成下宽上窄的环形污水区(122)和倒锥台形的过滤区(123),所述污水区(122)连通污水入口(121),所述过滤区(123)连通出水管(233),所述污泥排出腔(13)侧壁下方设有排泥口(131),内部设有升降机构(3),当压力小于额定值时,所述升降机构(3)上升封堵所述污水区(122)和所述污泥排出腔(13),当压力大于额定值时,所述升降机构(3)下降连通所述污水区(122)和所述污泥排出腔(13)。

2.根据权利要求1所述的一种石油化工污水处理装置,其特征在于,所述第一过滤机构(2)包括截面为倒锥台形的第一滤筒(21),所述第一滤筒(21)竖直固定在所述第一过滤腔(12)的上下两端,所述污水区(122)的下端面设有连通所述污泥排出腔(13)的开口(134),所述升降机构(3)包括与所述开口(134)相应的挡板(31),所述挡板(31)通过磁性件(32)与所述污泥排出腔(13)的上端面磁吸密封连接,通过弹簧(33)与所述污泥排出腔(13)的下端面弹性连接。

3.根据权利要求2所述的一种石油化工污水处理装置,其特征在于,所述第一过滤机构(2)还包括与所述第一滤筒(21)同轴设置的圆柱形第二滤筒(22),所述第二滤筒(22)可旋转固定于所述第一过滤腔(12)的上下两端,驱动机构(23)驱动所述第二滤筒(22)旋转,所述第二滤筒(22)的外侧壁通过第一连接杆(24)固定连接毛刷(25),所述毛刷(25)与所述第一滤筒(21)的斜率一致并沿长度方向与其抵接。

4.根据权利要求3所述的一种石油化工污水处理装置,其特征在于,所述驱动机构(23)包括与所述第二滤筒(22)同轴设置的中心管(231)、旋转管(232)和出水管(233),所述中心管(231)固定于所述第一过滤腔(12)的上端面,出水管(233)固定并密封穿过所述第一过滤腔(12)的下端面,所述旋转管(232)与所述中心管(231)和出水管(233)密封可旋转连接,所述旋转管(232)内侧壁固定设有涡轮叶片(2321),外侧壁固定设有第二连接杆(2322),所述第二连接杆(2322)固定连接所述第二滤筒(22)的内侧壁,所述第二滤筒(22)底部连通水锤泵(234)的动力管(2341),所述水锤泵(234)的扬水管(2345)连通所述中心管(231)。

5.根据权利要求4所述的一种石油化工污水处理装置,其特征在于,所述第一过滤腔(12)上方设有储水腔(11),所述储水腔(11)密封连通所述中心管(231),所述污泥排出腔(13)密封分隔为污泥腔(132)和空腔(133),所述空腔(133)内固定设有所述水锤泵(234)的动力管(2341)和泵体(2342),所述水锤泵(234)的弯管(2343)密封穿过所述壳体(1)后连接缓冲罐(2344),缓冲罐(2344)上的扬水管(2345)连通所述储水腔(11),所述空腔(133)底部设有通过管路与所述出水管(233)连通的排液口(1331)。

6.根据权利要求4所述的一种石油化工污水处理装置,其特征在于,所述第一过滤机构(2)还包括抽吸机构(26),所述抽吸机构(26)包括同轴固定设于所述中心管(231)上的凸轮环(261)和第一锥形齿轮(262),所述凸轮环(261)径向凸轮连接连接件(266),所述连接件(266)可旋转连接花键轴(263),所述花键轴(263)径向自由穿过所述第二滤筒(22)后连接轴流风扇(264),所述轴流风扇(264)旋转时产生沿其轴向向内的抽吸力,所述花键轴(263)同轴花键连接第二锥形齿轮(265),所述第二锥形齿轮(265)可旋转固定于所述第二滤筒(22)的内壁,并与所述第一锥形齿轮(262)啮合。

7.根据权利要求6所述的一种石油化工污水处理装置,其特征在于,所述凸轮环(261)的外侧壁由半圆形的径向凸起部(2611)和径向内凹部(2612)交替连接形成,中心处设有与所述第二滤筒(22)固定连接的中心孔(2613),所述凸轮环(261)的外侧壁上设有凸轮轨道(2614),所述凸轮轨道(2614)的上下两侧设有导向槽(2615); 所述花键轴(263)一端设有环形滑槽(2631),所述连接件(266)一端设有与所述环形滑槽(2631)相应的滑动凸缘(2661),另一端设有与所述凸轮轨道(2614)相应的凸轮滑块(2662),所述凸轮滑块(2662)上设有与所述导向槽(2615)相应的导向块(2663)。

8.根据权利要求1所述的一种石油化工污水处理装置,其特征在于,所述壳体(1)内最下方设有第二过滤腔(14),所述第二过滤腔(14)内设有第二过滤机构(4),所述第二过滤机构(4)包括圆柱(41),所述圆柱(41)轴向圆周等距设有多个滤芯安装腔(411),所述滤芯安装腔(411)内可拆卸设有石墨烯滤芯(42),所述圆柱(41)上方设有所述出水管(233),下方设有排水管(44),所述出水管(233)内设有压力传感器,伺服电机(43)驱动所述圆柱(41)旋转,使其中一个所述滤芯安装腔(411)密封连通所述出水管(233)和排水管(44)。

9.根据权利要求8所述的一种石油化工污水处理装置,其特征在于,所述圆柱(41)的上端面密封可旋转连接进水箱(45),下端面密封可旋转连接出水箱(46),侧壁固定设有外齿圈(47),所述伺服电机(43)的转轴固定连接与所述外齿圈(47)啮合的齿轮(48),所述进水箱(45)上端面密封连通所述出水管(233),下端面设有一个与所述滤芯安装腔(411)相应的第一通孔(451),所述出水箱(46)上端面设有与所述滤芯安装腔(411)相应的第二通孔(461),下端面密封连通所述排水管(44),所述第一通孔(451)和第二通孔(461)共轴线,所述压力传感器和伺服电机(43)连接PLC控制器。

10.根据权利要求1‑9任意一项所述的一种石油化工污水处理装置的使用方法,其特征在于,包括以下步骤:

步骤S100、通过水泵向壳体(1)的污水入口(121)泵入絮凝后的石油化工污水,絮凝物被第一过滤机构(2)阻挡在污水区(122)内,并在重力作用下落入污水区(122)底部,经第一过滤机构(2)过滤后的石油化工污水进入过滤区(123);

步骤S200、过滤区(123)内的过滤后污水通过水锤泵(234)提至中心管(231)中,过滤后污水向下流动过程中驱动涡轮叶片(2321)旋转,涡轮叶片(2321)带动旋转管(232)旋转,从而驱动与旋转管(232)相连的第二滤筒(22)旋转,第二滤筒(22)带动与其相连的毛刷(25)三百六十度旋转清扫第一滤筒(21);

步骤S300、第二滤筒(22)旋转,带动依次连接的连接件(266)、花键轴(263)和轴流风扇(264)随之旋转,连接件(266)围绕与其凸轮连接的凸轮环(261)旋转,第二锥形齿轮(265)相对第一锥形齿轮(262)啮合旋转时发生自转,带动与其花键连接的花键轴(263)自转,轴流风扇(264)随花键轴(263)自转并产生沿其轴向向内的抽吸力;

步骤S400、将第二过滤机构(4)中圆柱(41)的一个滤芯安装腔(411)旋转至工作位,出水管(233)内的过滤后污水密封进入该滤芯安装腔(411)内,经石墨烯滤芯(42)过滤后从排水管(44)流出,压力传感器实时监测出水管(233)内的压力值并将压力信号传送至PLC控制器,当压力值达到设定参数后,PLC控制器控制伺服电机(43)开启,驱动圆柱(41)旋转一定角度,使另一滤芯安装腔(411)旋转至工作位,该滤芯安装腔(411)内的石墨烯滤芯(42)继续对过滤后污水进行过滤。
