专利号: 2022109984369
申请人: 湖南工学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

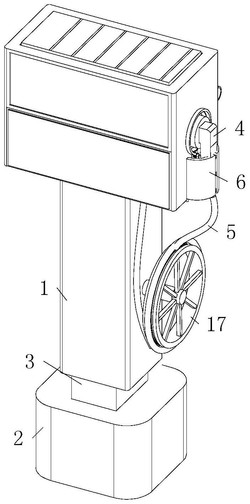

1.一种升降式新能源充电桩,包括充电桩箱体(1)和安装底座(2);其特征在于:所述安装底座(2)的上表面固定连接有电动伸缩件(3);所述电动伸缩件(3)、充电桩箱体(1)和安装底座(2)呈一体式设计;所述充电桩箱体(1)的表面卡接有充电枪头(4);所述充电枪头(4)的表面固定连接有充电线(5);所述充电桩箱体(1)的表面转动连接有遮挡环板(6);所述遮挡环板(6)的数量为两个,且呈对称设置;所述充电桩箱体(1)的表面设置有遮挡环板(6)相适配的转轴;所述遮挡环板(6)的形状为半圆形;

所述充电桩箱体(1)的表面开设有枪口槽(7);所述枪口槽(7)的形状和充电枪头(4)的形状相适配;所述枪口槽(7)的内壁固定连接有弹性伸缩杆(9);所述枪口槽(7)内壁设置有与充电枪头(4)相适配的插接头;所述充电枪头(4)的表面开设有凹型槽(10);所述充电桩箱体(1)的表面开设有滑动槽;所述充电桩箱体(1)的表面且位于滑动槽内滑动连接有抵压杆(11);所述抵压杆(11)的外表面固定连接有抵压弹簧(12);所述抵压杆(11)贯穿在枪口槽(7)的内部;所述抵压杆(11)靠近枪口槽(7)一侧的形状为圆弧形;

所述充电桩箱体(1)的外表面相靠近枪口槽(7)下方开设有柱型槽;所述柱型槽的内部固定连接有弹性托杆(13);所述弹性托杆(13)设置两个,每个所述弹性托杆(13)的外表面均固定连接有承托盘(14);每个所述弹性托杆(13)的左右两侧均固定连接有弹性拉绳(15);所述弹性拉绳(15)远离弹性托杆(13)的一端与遮挡环板(6)的内壁相连接。

2.根据权利要求1所述的一种升降式新能源充电桩,其特征在于:每个所述遮挡环板(6)的内壁均固定连接有吸附板(16);所述吸附板(16)的材质为海绵。

3.根据权利要求1所述的一种升降式新能源充电桩,其特征在于:所述充电桩箱体(1)的外表面转动连接有缠绕盘(17);所述缠绕盘(17)设置在靠近充电枪头(4)的下方;所述充电线(5)缠绕在缠绕盘(17)的外表面,所述充电桩箱体(1)的表面设置有与缠绕盘(17)相适配的转轴。

4.根据权利要求3所述的一种升降式新能源充电桩,其特征在于:所述缠绕盘(17)的表面开设有环形凹槽(18);所述环形凹槽(18)的内壁固定连接有摩擦锟(19);所述摩擦锟(19)的数量设置多个,且呈圆周阵列设置在环形凹槽(18)的内壁;所述摩擦锟(19)的形状为圆弧形。

5.根据权利要求4所述的一种升降式新能源充电桩,其特征在于:所述缠绕盘(17)的外表面固定连接有装配座(20);所述装配座(20)设置多个,且呈圆周阵列设置在缠绕盘(17)的外表面;每个所述装配座(20)的外表面均转动连接有弹性座(21);每个所述弹性座(21)均设置靠近在环形凹槽(18)的一侧。

6.根据权利要求5所述的一种升降式新能源充电桩,其特征在于:每个所述弹性座(21)的底端均转动连接有摩擦轮(22);所述弹性座(21)的外表面设置有与摩擦轮(22)相适配的转轴;每个所述摩擦轮(22)的外表面固定连接有摩擦球(23)。

7.根据权利要求1所述的一种升降式新能源充电桩,其特征在于:所述遮挡环板(6)包括第一遮挡板(61)和第二遮挡板(62);所述第一遮挡板(61)和第二遮挡板(62)均转动连接在充电桩箱体(1)的外表面,且呈对称设置;所述第一遮挡板(61)的表面固定连接有卡柱(63);所述第二遮挡板(62)的表面开设有嵌入槽(64);所述卡柱(63)和嵌入槽(64)的形状相适配。
