专利号: 2022109783938
申请人: 江苏天道建材科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

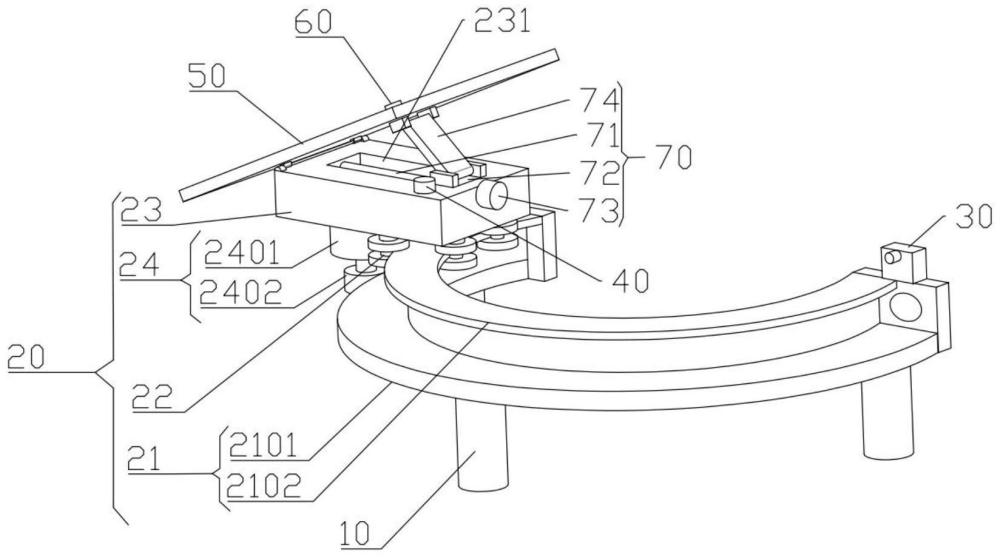

1.一种光伏板调节设备,其特征在于,包括支撑架、旋转装置、两个行程开关、计时器、光伏板、光线感应器和升降装置,其中,所述支撑架相对于地面垂直设置;

所述旋转装置可拆卸地设置在所述支撑架上,所述旋转装置包括弧形导向机构、两组滑轮、支撑座和第一驱动装置,其中,所述弧形导向机构可拆卸地设置在所述支撑架上;

两组所述滑轮对称设置在所述弧形导向机构的两侧,且两组所述滑轮分别与所述弧形导向机构转动相连;

所述支撑座设置在所述弧形导向机构的上方,且所述支撑座分别通过转轴与两组所述滑轮对应相连;

所述第一驱动装置的一端与所述支撑座相连,所述第一驱动装置的另一端与所述弧形导向机构相连;

两个所述行程开关对称设置在所述弧形导向机构的两端,两个所述行程开关分别与所述第一驱动装置相连,用于控制所述第一驱动装置驱动所述支撑座在所述弧形导向机构上来回移动;

所述计时器可拆卸地设置在所述支撑座上,且所述计时器与所述第一驱动装置相连,用于控制所述第一驱动装置按照预设时间启停;

所述光伏板的一端与所述支撑座可枢转相连,所述光伏板的另一端与所述升降装置相连;

所述光线感应器设置在所述光伏板上,用于感应太阳光线与所述光伏板的垂直度;

所述升降装置设置在所述支撑座上,且所述升降装置与所述光线感应器相连,用于根据所述垂直度驱动所述光伏板转动,以使所述光伏板与所述太阳光线保持垂直。

2.根据权利要求1所述的光伏板调节设备,其特征在于,弧形导向机构包括弧形齿轮和弧形轨道,其中,所述弧形齿轮可拆卸地设置在所述支撑架上;

所述弧形轨道可拆卸地设置在所述弧形齿轮上,且两组所述滑轮分别与所述弧形轨道转动相连。

3.根据权利要求2所述的光伏板调节设备,其特征在于,所述滑轮为V型轨道滑轮,所述滑轮的V型槽卡设在所述弧形轨道的边缘。

4.根据权利要求2所述的光伏板调节设备,其特征在于,所述第一驱动装置包括第一双向电机和齿轮,其中,所述第一双向电机设置在所述支撑座上,所述第一双向电机的转轴与所述齿轮相连;

所述齿轮与所述弧形齿轮相啮合。

5.根据权利要求1所述的光伏板调节设备,其特征在于,所述支撑座上开设有滑槽,所述升降装置包括螺纹杆、滑块、第二双向电机和推杆,其中,所述螺纹杆水平设置在所述滑槽内,且所述螺纹杆的两端分别与所述滑槽的内壁可转动相连;

所述滑块可滑动地设置在所述滑槽内,且所述滑块套设在所述螺纹杆上,所述滑块与所述螺纹杆螺纹连接;

所述第二双向电机设置在所述支撑座上,且所述第二双向电机的转轴与所述螺纹杆的一端相连,用于驱动所述螺纹杆转动;

所述推杆的一端与所述滑块可枢转相连,所述推杆的另一端与所述光伏板的另一端可枢转相连。

6.根据权利要求2所述的光伏板调节设备,其特征在于,所述弧形齿轮和所述弧形轨道均呈半圆形。
