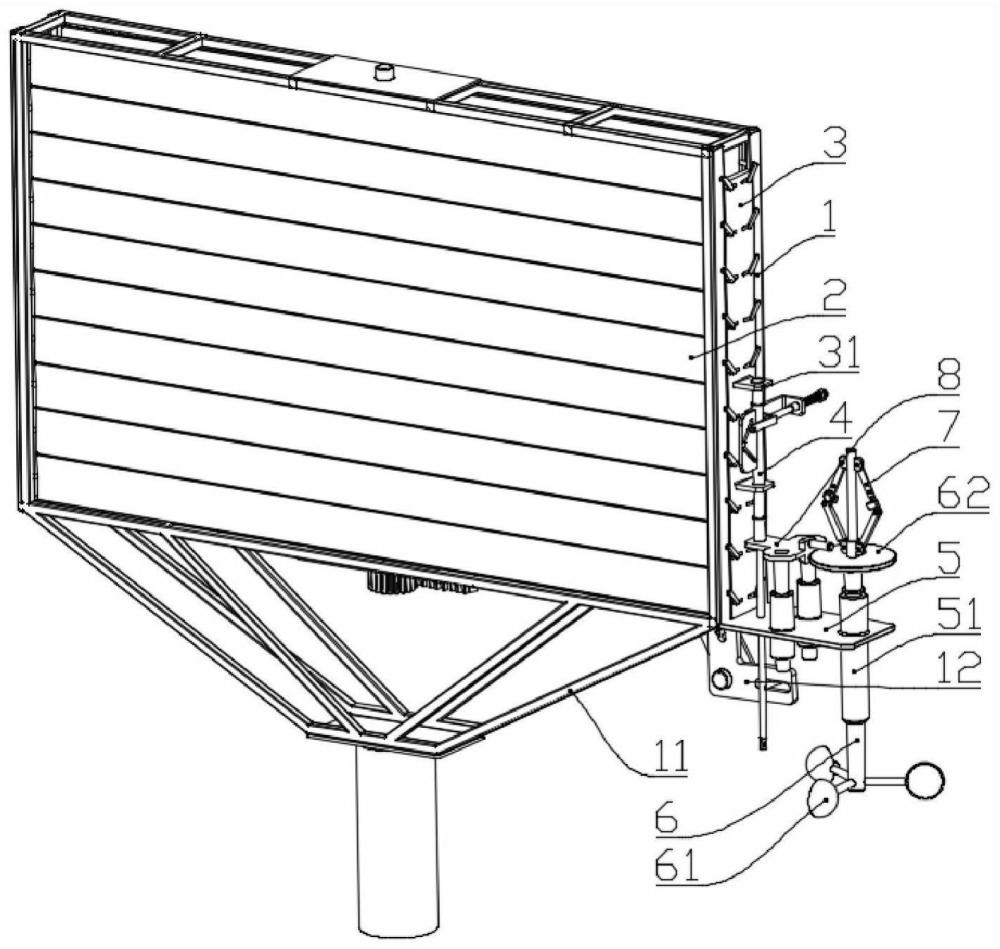

1.一种大型抗风广告牌,其特征在于:包括框架(1)、安装于框架(1)内的若干用于承载广告信息的百叶(2)以及用于驱动百叶(2)动作的百叶驱动装置,当外界风速小于展示所需风速时,通过所述百叶驱动装置能够使百叶(2)处于展示状态;当外界风速大于折叠所需风速时,通过所述百叶驱动装置能够使百叶(2)的各片叶片处于折叠状态;
所述百叶驱动装置包括风动装置、由风动装置驱动升降的升降推动装置以及由升降推动装置推动升降从而能够上下滑动的百叶驱动板(3),所述百叶驱动板(3)与百叶(2)配合从而使百叶(2)动作;
所述框架(1)的一端还设置有辅助支架(5),所述升降推动装置包括安装在所述辅助支架(5)上能够相对于辅助支架(5)升降的升降组件、升降组件上安装的升降支架(8)、升降支架(8)上设置的用于与风动装置配合的支撑件(82)以及与升降支架(8)配合安装的竖向滑杆(4),所述竖向滑杆(4)与百叶驱动板(3)固定连接并能够带动百叶驱动板(3)升降动作;
所述风动装置包括安装在所述辅助支架(5)上的安装套(51)、安装套(51)内设置的能够自由转动以及上下滑动的旋转轴(6)、旋转轴(6)底端设置的风杯(61)、旋转轴(6)中上部设置的转盘(62)以及旋转轴(6)上部设置的位于转盘上方的旋转连杆组件(7),所述支撑件(82)与所述转盘(62)配合;
所述旋转连杆组件(7)包括相互铰接的上连杆(71)和下连杆(72)以及套装在旋转轴(6)上的滑动套(74),所述上连杆(71)的上端固定铰接在旋转轴(6)的顶部,所述下连杆(72)的下端铰接在能够沿旋转轴(6)上下滑动的滑动套(74);所述滑动套(74)连接在转盘(62);
所述上连杆(71)还设置有配重块(73),所述配重块(73)能够在上连杆(71)进行位置调节;
所述竖向滑杆(4)串接在升降支架(8)上并且在所述竖向滑杆(4)上设置有位于升降支架(8)上下两侧的两个挡圈(47);通过所述升降支架(8)的升降能够选择性的与其中一个所述挡圈(47)接触从而实现推动竖向滑杆(4)上下动作的目的;
所述竖向滑杆(4)上设置有竖向滑杆辅助定位装置,所述滑杆辅助定位装置包括设置在竖向滑杆(4)侧部的具有导向槽的助力板(41)、安装在框架(1)上的助力支架(42)、通过助力支架(42)支撑安装的驱动拉杆(44)以及套装在所述驱动拉杆(44)上的用于驱动拉杆(44)相对竖向滑杆(4)运动的弹簧(45),所述驱动拉杆(44)的端部设置有限位在导向槽内的转动销轴(43)。
2.按照权利要求1所述的大型抗风广告牌,其特征在于:所述百叶驱动板(3)排布有与百叶(2)的各片叶片位置对应的横槽(32),所述百叶(2)的各片叶片的两端均通过转轴安装在框架(1)上并且在其中一端的转轴上铰接有摆臂(21),各条所述摆臂(21)的端部均插入至所对应的横槽(32)内。
3.按照权利要求2所述的大型抗风广告牌,其特征在于:所述导向槽为由一段上斜槽(41a)和一段下斜槽(41b)所构成的V形槽,所述上斜槽(41a)从上到下依次远离竖向滑杆(4),所述下斜槽(41b)从上到下依次靠近竖向滑杆(4),所述下斜槽(41b)相对于竖向滑杆(4)轴线的倾斜角度大于上斜槽(41a)相对于竖向滑杆(4)轴线的倾斜角度,且下斜槽(41b)、上斜槽(41a)之间平滑过渡。
4.按照权利要求3所述的大型抗风广告牌,其特征在于:所述框架(1)内具有竖直设置的内支撑筒(14),所述内支撑筒(14)的截面呈椭圆形结构并能够在百叶(2)处于展示状态时使内支撑筒(14)通过大径与百叶(2)内表面接触;在百叶(2)的各片叶片处于折叠状态时使内支撑筒(14)通过小径与百叶(2)的边缘接触。
5.按照权利要求4所述的大型抗风广告牌,其特征在于:所述内支撑筒(14)的中心具有驱动轴,所述驱动轴通过旋转驱动装置连接竖向滑杆(4),从而能够在竖向滑杆(4)的动作下使内支撑筒(14)转动。
