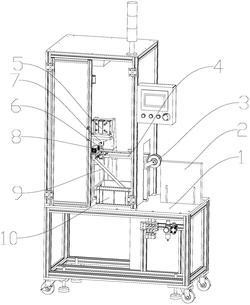

1.一种电子元件针脚的折弯切割一体机,其特征在于,包括机台以及运送条,所述机台内依次设置有进料机构、折弯切割机构以及步进机构,所述运送条设置有沿长度方向等间距阵列排布的若干个通孔;
所述进料机构包括用于所述运送条粘贴电子元件的粘贴台以及供粘贴有电子元件的运送条进入所述折弯切割机构的进料轮;
所述折弯切割机构包括供运送条深入该折弯切割机构的通道,所述通道中间段设置有供电子元件针脚切割的工作部,所述工作部的顶部设置有剪切刀块,所述剪切刀块通过剪切气缸驱动实现沿竖直方向的运动并对电子元件的针脚进行剪切,所述剪切刀块的一侧可以对电子元件针脚进行切断,所述剪切刀块的另一侧可以对电子元件的针脚进行折弯,所述工作部设置有下切刀块,当所述剪切刀块下压时,所述剪切刀块的剪切一侧与所述下切刀块相接触;
所述折弯切割机构还包括夹持机构,所述夹持机构包括设置于所述工作部水平方向上用于折弯电子元件针脚时夹持该电子元件的夹持块;
所述步进机构包括步进电机,所述步进电机的输出端共轴固定连接有一驱动轮,所述驱动轮的外周壁设置有若干凸块,所有所述凸块沿驱动轮的周向方向等间距均匀地排布于所述驱动轮的外周壁,相邻的两个所述凸块之间的距离与所述运送条相邻两个通孔之间的距离相同。
2.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述通道包括载台以及设置于所述载台顶部的盖板,所述载台与所述盖板之间设置有供运送条穿过的间隙,所述载台还设置有供粘贴在运送条电子元件通过所述通道的避让台阶,所述避让台阶顶部设置有限位块,所述限位块设置有若干长圆孔,所述限位块通过长圆孔可调整改限位块与盖板之间距离以适应不同尺寸的电子元件通过。
3.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述剪切刀块用于剪切的一侧截面为便于切断的直角,所述剪切刀块用于折弯的一侧截面为便于压弯的圆弧角,所述剪切刀块用于折弯的一侧还设置有压弯槽,电子元件的针脚通过该压弯槽进行压弯。
4.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述剪切刀块通过安装块与所述剪切气缸的自由端固定连接,所述剪切气缸沿竖直方向通过固定架固定连接于所述机台。
5.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述夹持机构还包括将折弯剪切针脚完成后取出该电子元件的取出机构,所述取出机构包括可以沿工作部水平方向伸进和退出的取出气缸,所述夹持块通过连接块与所述取出气缸的自由端相连接,所述连接块的自由端设置有顶出气缸,所述顶出气缸的固定连接有夹持块安装板,所述夹持块安装于所述安装板,所述安装板开设有过孔,所述顶出气缸的自由端设有顶出杆,所述顶出杆贯穿所述过孔,当取出气缸取出夹持折弯剪切针脚后的电子元件后顶出气缸自由端顶出将该电子元件顶出。
6.根据权利要求5所述的电子元件针脚的折弯切割一体机,其特征在于,所述安装板设置有滑槽,所述夹持块设置滑块,所述夹持块通过滑块、滑槽与安装板可调节式连接。
7.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述机台内还设置有落料滑槽,所述落料滑槽设置于所述夹持块退出状态下的底部,所述落料滑槽的底部设置有储存箱用于储存折弯剪切针脚完成后的电子元件。
8.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述驱动轮的外周壁设置有若干凹槽,所有所述凹槽沿驱动轮的周向方向等间距均匀地排布于所述驱动轮的外周壁,相邻的两个所述凹槽之间的距离与所述运送条相邻的两个通孔之间的距离相同,所述凹槽侧壁设置有与所述凹槽相垂直并相连通的螺纹孔,所有所述螺纹孔内均设置有内六角螺钉,所述凸块设置于所述凹槽内并通过所述内六角螺钉固定。
9.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述步进机构还包括压紧轮,所述压紧轮与所述驱动轮相切设置并通过转轴与转轴安装块转动连接,所述转轴与所述转轴安装块沿压紧轮与驱动轮圆心连线方向滑动连接,所述压紧轮的外周壁开设有避让所述凸块的避让槽。
10.根据权利要求1所述的电子元件针脚的折弯切割一体机,其特征在于,所述通道还设置有通过感应器,所述通过感应器设置于所述工作部前端感应出带折弯剪切的电子元件间距。
