专利号: 2022109667513
申请人: 江苏帆顺纺织有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

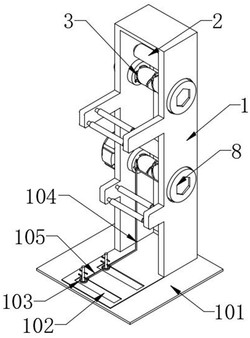

1.一种纺织倒毛机,其特征在于,包括:机架(1),所述机架(1)在垂直方向上依次设置有多组倒毛机构,每组所述倒毛机构均包括过蜡组件、倒毛架(2),所述倒毛架(2)一端通过弹性组件与所述机架(1)侧壁相连,所述倒毛架(2)下方设置有导线辊(3),所述导线辊(3)与所述倒毛架(2)相抵触,所述导线辊(3)两端与所述机架(1)侧壁相连,所述机架(1)外壁上固定连接有驱动电机(4),所述驱动电机(4)通过带传动的方式与多组倒毛机构相连,所述机架(1)底部固定连接有底板(101),所述底板(101)上开设有多个滑槽(102),每个所述滑槽(102)中均滑动连接有滑块(103),所述滑块(103)上设置有支撑组件,所述导线辊(3)与所述滑块(103)之间设置有联动板(104),相邻两个所述滑块(103)之间固定连接有连接板(105)。

2.根据权利要求1所述的一种纺织倒毛机,其特征在于:所述导线辊(3)上开设有两条导线槽(301),每条所述导线槽(301)均呈螺旋状,且两条所述导线槽(301)的螺旋方向相反,两条所述导线槽(301)的首端为同一位置且尾端也为同一位置,其中一条所述导线槽(301)中滑动连接有导向块(303),所述导向块(303)外壁固定连接有两个限位板(304),两个所述限位板(304)之间具有供毛线贯穿的间隙,所述限位板(304)上贯穿连接有限位杆(302),所述限位杆(302)两端与所述机架(1)侧壁固定连接。

3.根据权利要求2所述的一种纺织倒毛机,其特征在于:最下方的所述导线辊(3)上的限位板(304)底部与所述联动板(104)固定连接。

4.根据权利要求1所述的一种纺织倒毛机,其特征在于:所述过蜡组件均包括横板组(5)、过蜡辊(501),所述横板组(5)与所述机架(1)侧壁固定连接,所述过蜡辊(501)具有两个且与所述横板组(5)内壁转动连接,两个所述过蜡辊(501)之间具有供毛线贯穿的间隙。

5.根据权利要求4所述的一种纺织倒毛机,其特征在于:在竖直方向上,下方的所述横板组(5)的长度小于上方的所述横板组(5)的长度。

6.根据权利要求1所述的一种纺织倒毛机,其特征在于:所述机架(1)内壁上开设有安装槽(6),所述弹性组件包括弹簧组(601)、压板(602)以及连接轴(603),所述连接轴(603)一端与所述安装槽(6)转动连接,所述连接轴(603)另一端与所述倒毛架(2)固定连接,所述压板(602)底部固定连接有支架(604),所述支架(604)底部与所述连接轴(603)远离所述倒毛架(2)的一端转动连接,所述压板(602)顶部与所述弹簧组(601)固定连接,所述弹簧组(601)远离所述压板(602)的一端与所述安装槽(6)固定连接。

7.根据权利要求6所述的一种纺织倒毛机,其特征在于:所述支撑组件包括转杆(7),所述转杆(7)转动设置在所述滑块(103)顶部,所述转杆(7)外周壁上固定连接有多组长短不同的支撑组,每个所述支撑组由多个以转杆(7)为中心且呈环形阵列设置的支撑杆(701)组成,所述支撑杆(701)一端与所述转杆(7)外周壁固定连接。

8.根据权利要求7所述的一种纺织倒毛机,其特征在于:所述支撑杆(701)为胶体材料制成。

9.根据权利要求1所述的一种纺织倒毛机,其特征在于:每个所述导线辊(3)贯穿机架(1)的一端均固定连接有带轮(401),所述驱动电机(4)输出轴通过皮带(402)与多个所述带轮(401)相连。

10.根据权利要求1所述的一种纺织倒毛机,其特征在于:所述机架(1)与所述导线辊(3)相连的位置处螺纹连接有螺纹盖(8)。
