专利号: 2022109027729
申请人: 许屹
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

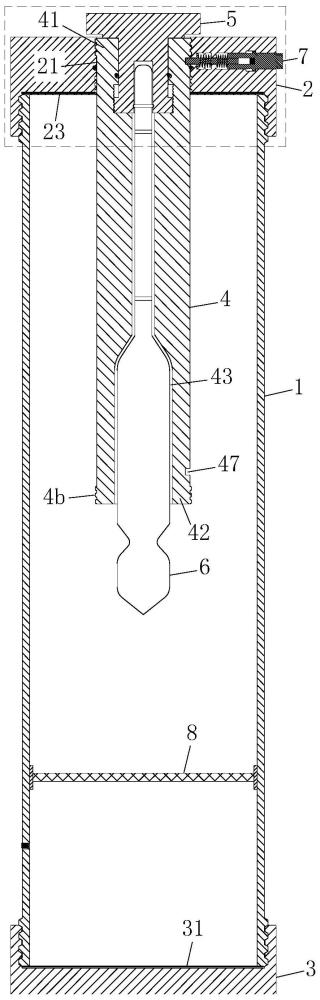

1.一种适用于易挥发液体的比重测量仪,其特征在于,包括量筒(1)、第一端盖(2)、第二端盖(3)、护套(4)、固定块(5)以及比重计(6);

所述量筒(1)的两端均开口;

所述第一端盖(2)盖合在所述量筒(1)的其中一端且可拆卸;且,第一端盖(2)设有一轴向贯穿的通孔(21);

所述第二端盖(3)盖合在所述量筒(1)的另外一端且可拆卸;

所述护套(4)插设在所述第一端盖(2)的通孔(21)中,护套(4)的两端分别为第一端(41)和第二端(42),护套(4)可选择性的使第一端(41)固定在所述通孔(21)中或者使第二端(42)固定在所述通孔(21)中,当护套(4)的第一端(41)固定在通孔(21)中时,护套(4)的第二端(42)位于所述量筒(1)的内腔中,当护套(4)的第二端(42)固定在通孔(21)中时,护套(4)的第一端(41)位于所述量筒(1)之外;同时,护套(4)的中部设置有一个用以容纳所述比重计(6)置于其中的容纳腔(43),该容纳腔(43)的腔型与所述比重计(6)的外轮廓相匹配;并且,护套(4)的第一端(41)的端面设置有一个与所述容纳腔(43)连通的下沉孔(44),该下沉孔(44)中设置有第一内螺纹(44a);

所述固定块(5)插设在所述护套(4)的下沉孔(44)中且固定块(5)的下部分通过第一外螺纹(5a)与下沉孔(44)的第一内螺纹(44a)相连接,并且第一内螺纹(44a)的螺纹圈数大于第一外螺纹(5a)的螺纹圈数,第一外螺纹(5a)无法从第一内螺纹(44a)中脱离出来;同时,所述固定块(5)的内部还设置有一个容纳所述比重计(6)的上端部插入其中的槽孔(51),该槽孔(51)内设置有卡槽(511);

所述比重计(6)的上端部设置有一个与所述卡槽(511)相匹配的卡环(61);

当所述比重计(6)插设在所述护套(4)的容纳腔(43)中且所述卡环(61)插入所述槽孔(51)并卡在所述卡槽(511)中时,此时,所述固定块(5)处于下沉孔(44)中靠近护套(4)第二端(42)的一侧;当所述固定块(5)在第一外螺纹(5a)与第一内螺纹(44a)的配合下从靠近第二端(42)的一侧向远离第二端(42)的一侧移动时,在所述容纳腔(43)的限制下,比重计(6)无法随着固定块(5)一起移动,卡槽(511)会与卡环(61)分离。

2.根据权利要求1所述的一种适用于易挥发液体的比重测量仪,其特征在于,所述下沉孔(44)包括位于上侧的颈孔(441)和位于下侧的限位孔(442),其中,颈孔(441)与限位孔(442)相互连通且颈孔(441)的孔径小于限位孔(442)的孔径;所述第一内螺纹(44a)设置在所述限位孔(442)中;

所述固定块(5)的下部分形成有一个凸柱(52),该凸柱(52)包括颈部(521)和限位部(522),其中,颈部(521)插入在所述颈孔(441)中且外径小于颈孔(441)的内径,限位部(522)位于所述限位孔(442)中且限位部(522)的直径大于所述颈孔(441)的孔径;所述第一外螺纹(5a)设置在所述限位部(522)的周面上。

3.根据权利要求2所述的一种适用于易挥发液体的比重测量仪,其特征在于,所述颈孔(441)中设置有第一密封圈(45),以密封颈孔(441)与所述颈部(521)之间的间隙。

4.根据权利要求3所述的一种适用于易挥发液体的比重测量仪,其特征在于,所述第一端盖(2)的通孔(21)中设置有第二密封圈(22),以密封通孔(21)与所述护套(4)之间的间隙。

5.根据权利要求4所述的一种适用于易挥发液体的比重测量仪,其特征在于,所述通孔(21)中的上侧设置有第二内螺纹(21a),通孔(21)中的下侧设置有第三内螺纹(21b);

所述护套(4)的第一端(41)的周面设置有与所述第二内螺纹(21a)相匹配的第二外螺纹(4a),护套(4)的第二端(42)的周面设置有与所述第三内螺纹(21b)相匹配的第三外螺纹(4b)。

6.根据权利要求1所述的一种适用于易挥发液体的比重测量仪,其特征在于,该比重测量仪还包括锁止机构(7),该旋转的锁止机构(7)用于限制所述护套(4)使其不能在所述通孔(21)中绕通孔(21)的中轴线自由旋转。

7.根据权利要求6所述的一种适用于易挥发液体的比重测量仪,其特征在于,所述第一端盖(2)内设置有相互连通的第一容纳孔(24)和第二容纳孔(25),第一容纳孔(24)与第二容纳孔(25)两者的轴心线共线且均沿着第一端盖(2)的径向方向延伸,同时,第一容纳孔(24)的外侧在第一端盖(2)的侧壁形成开口,第二容纳孔(25)的内侧与所述通孔(21)连通;

所述锁止机构(7)包括按压件(71)、插销(72)、第一弹簧(73)以及第二弹簧(74);

所述按压件(71)布置在所述第一容纳孔(24)中,按压件(71)朝内的一端设置有一个沿轴向方向下凹的轴孔(711),该轴孔(711)内设置有一块磁铁(75);

所述插销(72)同时布置在所述第一容纳孔(24)和所述第二容纳孔(25)中,插销(72)朝外的一端插入所述按压件(71)的轴孔(711)中;且,所述插销(72)由铁磁性材料制成;

所述第一弹簧(73)布置在所述第一容纳孔(24)中,第一弹簧(73)对所述按压件(71)赋予向外侧移动的作用力;

所述第二弹簧(74)布置在所述第二容纳孔(25)中,第二弹簧(74)对所述插销(72)赋予向内侧移动的作用力;

所述护套(4)在第一端(41)的侧壁设置有用于容纳所述插销(72)的内侧端插入其中的第一插槽(46),在第二端(42)的侧壁也设置有用于容纳所述插销(72)的内侧端插入其中的第二插槽(47);

其中,在所述第一插槽(46)或者所述第二插槽(47)与第二容纳孔(25)对准的情况下,此时,锁止机构(7)具有锁定和解锁两种状态,且自然状态下,锁止机构(7)处于锁定状态,当所述按压件(71)由外向内移动时,锁止机构(7)会由锁定状态逐渐切换为解锁状态;其中,处于所述的锁定状态时,插销(72)的外侧端与磁铁(75)之间具有间距,两者未吸附在一起,第一弹簧(73)对按压件(71)赋予的作用力驱使按压件(71)的外侧端相对于第一端盖(2)的侧壁凸起,第二弹簧(74)对插销(72)赋予的作用力驱使插销(72)的内侧端插入第一插槽(46)或第二插槽(47)中;处于所述的解锁状态时,插销(72)的外侧端与磁铁(75)吸附在一起,按压件(71)的外侧端相对于第一端盖(2)的侧壁的凸起程度比锁定状态时减小,插销(72)未插入第一插槽(46)或第二插槽(47)。

8.根据权利要求1所述的一种适用于易挥发液体的比重测量仪,其特征在于,所述量筒(1)中靠近第二端盖(3)的一侧设置有一个过滤网(8),该过滤网(8)的四周与量筒(1)的内壁固定。
