专利号: 2022108538394
申请人: 李东
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

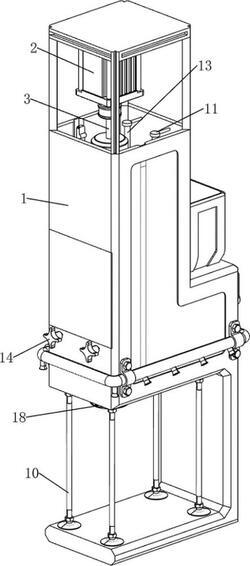

1.一种建筑垃圾回收利用装置,其特征是,包括有外壳(1)、电机(2)、第一转轴(3)、圆柱凸轮(4)、第一活动柱(5)、第一固定柱(6)、滚轮(7)、敲击柱(8)、底板(9)、固定吸盘(10)、第一支撑柱(11)、滑块(12)、滑杆(13)、敲碎箱(14)、下料机构(15)和研磨机构(16),外壳(1)内顶部安装有电机(2),电机(2)的输出轴上安装有第一转轴(3),第一转轴(3)下侧安装有圆柱凸轮(4),外壳(1)内部右上部的前后两侧均安装有第一支撑柱(11),第一支撑柱(11)底部均安装有滑杆(13),滑杆(13)上侧均滑动式安装有滑块(12),滑块(12)左侧之间安装有第一活动柱(5),第一活动柱(5)上部前后两侧均转动式安装有滚轮(7),滚轮(7)均在圆柱凸轮(4)上滚动,第一活动柱(5)底部安装有第一固定柱(6),第一固定柱(6)底部安装有敲击柱(8),外壳(1)下侧间隔安装有多个固定吸盘(10),固定吸盘(10)的数量至少为二,外壳(1)右侧上部安装有敲碎箱(14),外壳(1)内部下侧安装有下料机构(15),下料机构(15)上螺纹式安装有用于放置建筑垃圾的底板(9),底板(9)位于外壳(1)的内部,外壳(1)内部下侧安装有用于对建筑垃圾进行研磨的研磨机构(16);

下料机构(15)包括有转把(151)、丝杆(152)和限位块(153),外壳(1)内部下侧的前后两侧均转动式安装有丝杆(152),丝杆(152)左侧之间与底板(9)螺纹式连接,丝杆(152)左侧均安装有转把(151),外壳(1)内部右下侧的前后两侧均安装有限位块(153),限位块(153)均与同侧的丝杆(152)右侧转动式连接;

研磨机构(16)包括有传动组件(161)、第二转轴(162)、第一对向齿轮(163)、第三转轴(164)、第一锥齿轮(165)、第二支撑柱(166)、第二锥齿轮(167)、第四转轴(168)、第五转轴(169)、研磨箱(1610)、第六转轴(1611)、第二对向齿轮(1612)和研磨柱(1613),外壳(1)内顶部右侧后部转动式安装有第二转轴(162),第二转轴(162)上侧与第一转轴(3)上侧之间安装有传动组件(161),外壳(1)内底部后侧中部转动式安装有第三转轴(164),第三转轴(164)上侧与第二转轴(162)下侧均安装有第一对向齿轮(163),第一对向齿轮(163)相互啮合,敲碎箱(14)底部安装有第二支撑柱(166),第二支撑柱(166)下侧转动式安装有第六转轴(1611),第六转轴(1611)后侧与第三转轴(164)中侧均安装有第一锥齿轮(165),第一锥齿轮(165)相互啮合,外壳(1)内部下侧后部转动式安装有第四转轴(168),外壳(1)内部下侧前部转动式安装有第五转轴(169),第四转轴(168)与第五转轴(169)左侧之间转动式安装有研磨箱(1610),第四转轴(168)左侧与第六转轴(1611)前侧均安装有第二锥齿轮(167),第四转轴(168)与第五转轴(169)左侧均安装有第二对向齿轮(1612),第二对向齿轮(1612)位于研磨箱(1610)的内部,第二对向齿轮(1612)相互啮合,第四转轴(168)与第五转轴(169)左侧均安装有研磨柱(1613),研磨柱(1613)位于第二对向齿轮(1612)的左侧;

还包括有抖动机构(17),抖动机构(17)包括有抖动柱(171)、第二固定柱(172)、连接框(173)、收集箱(174)、过滤盘(175)、第一弹簧(176)和第三固定柱(177),外壳(1)内底部左侧安装有收集箱(174),收集箱(174)顶部间隔安装有多个第三固定柱(177),第三固定柱(177)的数量至少为二,第三固定柱(177)顶部之间滑动式安装有连接框(173),连接框(173)内侧安装有用于对建筑垃圾进行过滤的过滤盘(175),过滤盘(175)位于研磨箱(1610)的下侧,连接框(173)底部与收集箱(174)之间安装有多个第一弹簧(176),第一弹簧(176)的数量至少为二,第一弹簧(176)均绕在同侧的第三固定柱(177)上,连接框(173)前后两侧均安装有抖动柱(171),第一活动柱(5)前后两侧的上部均安装有第二固定柱(172),第二固定柱(172)与抖动柱(171)接触;

还包括有清除机构(20),清除机构(20)包括有遮盖板(201)、出风管(202)和转动风扇(203),敲碎箱(14)后侧安装有出风管(202),出风管(202)内侧下部左侧安装有遮盖板(201),第三转轴(164)上侧安装有用于吸灰尘的转动风扇(203),转动风扇(203)位于遮盖板(201)的内侧;

还包括有喷洒机构(18),喷洒机构(18)包括有集水箱(181)、滑动板(182)、活塞柱(183)、输水管(184)、喷洒管(185)、螺柱(186)、固定块(187)、固定板(188)和推杆(189),外壳(1)右侧中部安装有集水箱(181),集水箱(181)顶部滑动式安装有滑动板(182),集水箱(181)底部安装有输水管(184),输水管(184)右侧上部的前后两侧均滑动式安装有活塞柱(183),活塞柱(183)挡住输水管(184),输水管(184)前后两侧均间隔安装有多个用于喷洒清水的喷洒管(185),喷洒管(185)的数量至少为二,输水管(184)前后两侧均左右对称与外壳(1)之间通过螺柱(186)安装有固定块(187),螺柱(186)的数量至少为二,固定块(187)的数量至少为二,输水管(184)均与固定块(187)的内侧接触,活塞柱(183)左侧之间安装有固定板(188),固定板(188)左侧中部安装有推杆(189);

还包括有夹紧机构(19),夹紧机构(19)包括有第四固定柱(191)、第二活动柱(192)、第五固定柱(193)和第二弹簧(194),外壳(1)下部左侧安装有第四固定柱(191),第四固定柱(191)底部左右两侧均安装有第五固定柱(193),第五固定柱(193)下侧之间滑动式安装有用于将塑料袋夹紧的第二活动柱(192),第二活动柱(192)顶部与第四固定柱(191)之间均安装有多个第二弹簧(194),第二弹簧(194)的数量至少为二,第二弹簧(194)均绕在同侧的第五固定柱(193)上。

2.按照权利要求1所述的一种建筑垃圾回收利用装置,其特征是,转把(151)上均套有

橡胶皮套。
