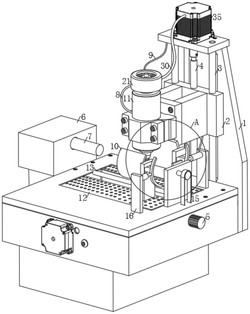

1.一种板材生产用冲孔装置,其特征在于:包括装置箱(6)、充气泵(35)和抽气泵(21),还包括:
支撑底座(1),装置箱(6)固定安装在支撑底座(1)一侧,且支撑底座(1)上侧固定安装有漏板,充气泵(35)固定安装在支撑底座(1)上;
冲孔件,冲孔件包括清理机构和润滑机构,清理机构包括抽气口(19)和抽气管(8),抽气泵(21)通过抽气管(8)使抽气口(19)对冲孔产生的碎屑进行吸取清理,润滑机构包括泄露槽(20)和输液管(9),清洗润滑液通过输液管(9)从泄露槽(20)中流出对冲孔过程进行降温和清洗;
定位件,定位件包括移动机构和旋转机构,移动机构包括旋转筒(23)、伸缩杆(26)和移动杆(25),移动杆(25)通过旋转筒(23)使伸缩杆(26)带动内磨辊(7)移动伸出和回收,旋转机构包括变位槽(22)和变位杆(27),变位槽(22)通过变位杆(27)使伸缩杆(26)带动内磨辊(7)对圆管型板材内侧打孔处进行打磨;
加固机构,加固机构包括夹持板(10)、气缸(33)、气杆(34)和导向板(36),气缸(33)通过气杆(34)使夹持板(10)在导向板(36)中对圆管型板材进行固定收紧和放松;
外打磨机构,外打磨机构包括外磨辊(13)、定位板(37)、第一传动轮(29)和第三传动轮(32),第一传动轮(29)通过定位板(37)带动圆管型板材旋转,使得外磨辊(13)对圆管型板材外侧进行打磨;
所述支撑底座(1)上侧固定安装有电动杆(4),电动杆(4)上固定安装有装置板(2),且电动杆(4)两侧的支撑底座(1)上固定安装有导向轴(3),且装置板(2)移动安装在导向轴(3)上,装置板(2)靠近内磨辊(7)的一侧固定安装有装置筒(11),且装置筒(11)下端滑动安装有冲孔头(17);所述冲孔头(17)上与装置筒(11)的安装处设置有若干个泄露槽(20),且装置筒(11)上贯通连接有输液管(9),且输液管(9)与外部清洗机构连通,冲孔头(17)圆周外侧设置有若干个放置槽(18),放置槽(18)中固定安装有抽气口(19),抽气口(19)与抽气管(8)一端连通,且抽气管(8)另一端与抽气泵(21)连通,抽气泵(21)固定安装在装置筒(11)上;
所述装置箱(6)内部上侧设置有内磨辊(7),且内磨辊(7)后侧的装置箱(6)内部安装有旋转筒(23),旋转筒(23)圆周外侧设置有导向槽(24),旋转筒(23)上侧的装置箱(6)内部移动安装有移动杆(25),移动杆(25)靠近旋转筒(23)的一端滑动安装在导向槽(24)内部,且移动杆(25)另一端滑动安装有伸缩杆(26),旋转筒(23)靠近内磨辊(7)的一侧设置有变位槽(22),且变位槽(22)中滑动安装有变位杆(27)的一端,变位杆(27)另一端与伸缩杆(26)固定连接,且伸缩杆(26)另一端固定安装有内磨辊(7),且伸缩杆(26)滑动安装在移动杆(25)的另一端;
所述内磨辊(7)下侧的支撑底座(1)上固定安装有漏网(12),漏网(12)中部设置有外磨辊(13),且外磨辊(13)滑动安装在支撑底座(1)上,外磨辊(13)靠近装置箱(6)的一侧固定轴接第二传动轮(31),且旋转筒(23)远离变位槽(22)的一端固定安装第四传动轮,第四传动轮和第二传动轮(31)之间配合安装有第二传动带(28);所述支撑底座(1)上远离装置箱(6)的一侧支撑板(16)上转动安装有定位板(37),定位板(37)远离内磨辊(7)的一端固定轴接第一传动轮(29),外磨辊(13)另一端固定安装第三传动轮(32),第三传动轮(32)固定轴接电机(5),且第一传动轮(29)和第三传动轮(32)之间配合安装有第一传动带(15)。
2.根据权利要求1所述的一种板材生产用冲孔装置,其特征在于:所述内磨辊(7)两侧的支撑底座(1)上侧分别设置有夹持板(10),夹持板(10)远离内磨辊(7)的一侧固定安装有气杆(34),气杆(34)配合安装在气缸(33)内部,气缸(33)固定安装在支撑板(16)上,且支撑板(16)固定安装在支撑底座(1)上,气缸(33)和充气泵(35)之间连通设置有输气管(30)。
3.一种板材生产用冲孔方法,应用于权利要求2所述的一种板材生产用冲孔装置,其特征在于,所述冲孔方法包括以下步骤:
S1:启动电机(5),通过移动机构使内磨辊(7)移动伸出,将圆管型板材放置在内磨辊(7)上;
S2:启动充气泵(35),使加固机构对放置在内磨辊(7)上的圆管型板材进行固定;
S3:启动电动杆(4),装置板(2)带动冲孔头(17)进行工作;
S4:启动抽气泵(21),通过清理机构和润滑机构对工作过程进行清理;
S5:冲孔完成后,启动旋转机构和移动机构使内磨辊(7)移动回收并对圆管型板材内侧打磨;
S6:启动加固机构和外打磨机构,加固机构解除对圆管型板材的固定,外打磨机构对圆管型板材外侧进行打磨。
