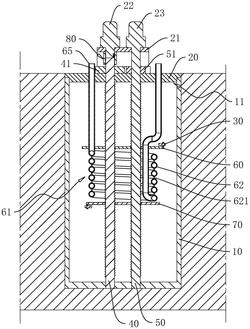

1.一种大体积混凝土温度控制装置，其特征在于，包括：

测温管（10），上端开口；

盖板（20），盖合于所述测温管（10）的开口（11）处；

温度检测单元（30），设于所述测温管（10）内且沿所述测温管（10）的轴向呈间隔设置；

第一丝杆（40），贯穿所述盖板（20），所述第一丝杆（40）的轴线与所述测温管（10）的轴线互相平行，所述第一丝杆（40）沿周向与所述盖板（20）转动连接，所述第一丝杆（40）沿轴向相对所述盖板（20）固定；

第二丝杆（50），贯穿所述盖板（20），所述第二丝杆（50）的轴线与所述测温管（10）的轴线互相平行，所述第二丝杆（50）沿周向与所述盖板（20）转动连接，所述第二丝杆（50）沿轴向相对所述盖板（20）固定；

顶板（60），设于所述测温管（10）内，所述顶板（60）套设于所述第一丝杆（40）与所述第二丝杆（50）上，所述顶板（60）与所述第一丝杆（40）螺纹连接，所述顶板（60）沿轴向与所述第二丝杆（50）滑移连接；以及底板（70），设于所述顶板（60）的下侧，所述底板（70）套设于所述第一丝杆（40）与所述第二丝杆（50）上，所述底板（70）与所述第二丝杆（50）螺纹连接，所述底板（70）沿轴向与所述第一丝杆（40）滑移连接；

所述顶板（60）与所述底板（70）之间设有冷却空间（61），所述冷却空间（61）随所述顶板（60）与所述底板（70）的间距做正相关变化。

2.根据权利要求1所述的大体积混凝土温度控制装置，其特征在于：所述底板（70）与所述顶板（60）之间设有冷却盘管（62），所述冷却盘管（62）环绕于所述第一丝杆（40）与所述第二丝杆（50）的外侧，所述冷却盘管（62）的一端随所述底板（70）同步移动，所述冷却盘管（62）的另一端随所述顶板（60）同步移动，所述冷却盘管（62）的两端与冷却水循环管（90）连接，所述冷却盘管（62）内的空间为冷却空间（61）。

3.根据权利要求2所述的大体积混凝土温度控制装置，其特征在于：所述冷却盘管（62）的相邻层之间设有弹性件（621）。

4.根据权利要求1所述的大体积混凝土温度控制装置，其特征在于：所述顶板（60）的下侧设有第一环板（63）和第二环板（64），所述第一环板（63）套设于所述第一丝杆（40）与所述第二丝杆（50）上，所述第二环板（64）套设于所述第一环板（63）的外侧；

所述底板（70）的上侧设有第三环板（71）和第四环板（72），所述第三环板（71）套设于所述第一丝杆（40）与所述第二丝杆（50）上，所述第四环板（72）套设于所述第三环板（71）的外侧，所述顶板（60）与所述底板（70）、所述第一环板（63）、所述第二环板（64）、所述第三环板（71）、所述第四环板（72）配合形成冷却腔（611），所述冷却腔（611）具有与冷却水循环管（90）连接的进水口（6111）和出水口（6112）。

5.根据权利要求4所述的大体积混凝土温度控制装置，其特征在于：所述进水口（6111）设于所述底板（70）上，所述出水口（6112）设于所述顶板（60）上。

6.根据权利要求1所述的大体积混凝土温度控制装置，其特征在于：所述第一丝杆（40）与所述第二丝杆（50）的旋向呈相反设置，所述第一丝杆（40）上套设有第一齿轮（41），所述第一齿轮（41）可随所述第一丝杆（40）同步转动，所述第二丝杆（50）上套设有第二齿轮（51），所述第二齿轮（51）随所述第二丝杆（50）同步转动，所述第一齿轮（41）与所述第二齿轮（51）互相啮合。

7.根据权利要求6所述的大体积混凝土温度控制装置，其特征在于：还包括设于所述第一齿轮（41）与所述第一丝杆（40）的连接处的转换机构（80），所述转换机构（80）包括转换轴（81），所述第一齿轮（41）与所述第一丝杆（40）的连接处设有转换孔（42），所述转换孔（42）包括设于所述第一齿轮（41）内侧壁上的劣弧部（411）和设于所述第一丝杆（40）上的优弧部（43），所述转换轴（81）穿设于所述转换孔（42）内且可于所述转换孔（42）内转动，所述转换轴（81）与所述转换孔（42）相适配，所述转换轴（81）上具有一转换面（811），所述转换面（811）正对所述劣弧部（411）时，所述第一齿轮（41）与所述第一丝杆（40）转动连接，所述转换面（811）偏离所述劣弧部（411）时，所述第一齿轮（41）与所述第一丝杆（40）同步转动。

8.根据权利要求7所述的大体积混凝土温度控制装置，其特征在于：所述盖板（20）的上侧设有支撑板（21），所述支撑板（21）上设有第一驱动源（22），所述第一驱动源（22）与所述第一丝杆（40）传动连接，所述支撑板（21）上设有第二驱动源（23），所述第二驱动源（23）与所述第二丝杆（50）传动连接。

9.根据权利要求8所述的大体积混凝土温度控制装置，其特征在于，所述转换机构（80）还包括：

拨动杆（82），固定于所述转换轴（81）的外周壁上，所述转换面（811）为两个，两所述转换面（811）互相平行，所述拨动杆（82）位于两所述转换面（811）之间，所述第一丝杆（40）的外周壁上设有两个供所述拨动杆（82）嵌入的嵌槽（44），两所述嵌槽（44）对称设于所述优弧部（43）的两侧；

离合套（83），套设于所述第一丝杆（40）的上端且与所述第一驱动源（22）传动连接，所述离合套（83）与所述第一丝杆（40）转动连接，所述离合套（83）上设有驱动槽（831），所述拨动杆（82）穿设于所述驱动槽（831）中；

复位弹性件（84），一端与所述第一丝杆（40）固定且另一端与所述拨动杆（82）固定，所述复位弹性件（84）使得所述拨动杆（82）保持有移动至两所述嵌槽（44）中间的趋势；以及驱动块（85），所述第一驱动源（22）的输出轴外周壁上设有滑动槽（221），所述离合套（83）的内周壁上具有一挡块（832），所述驱动块（85）设于所述滑动槽（221）内，所述第一驱动源（22）的输出轴转动时，所述驱动块（85）可滑出所述滑动槽（221）与所述挡块（832）互相限位，所述滑动槽（221）内设有一引导所述驱动块（85）收纳于所述滑动槽（221）内的引导面（222）；

所述拨动杆（82）插入所述嵌槽（44）内时，所述第一齿轮（41）与所述第一丝杆（40）转动连接；所述拨动杆（82）位于两所述嵌槽（44）中间时，所述第一齿轮（41）与所述第一丝杆（40）同步转动。

10.使用如权利要求1‑9任一项所述的大体积混凝土温度控制装置的大体积混凝土施工方法，其特征在于，包括以下步骤：S1、混凝土配制，根据施工要求配制混凝土；

S2、混凝土浇筑，划分施工段，一个施工段内混凝土一次浇筑不留冷缝，依次振捣密实，同时预埋测温管（10）；

S3、混凝土刮平，将混凝土表面刮平；

S4、混凝土测温控温，将如权利要求1‑9任一项所述的大体积混凝土温度控制装置装入测温管（10），并与冷却水循环管（90）连接，进行混凝土温度测量，控制混凝土内部温度使得混凝土内部温差小于25℃。
