专利号: 2022107234300
申请人: 程帅帅
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

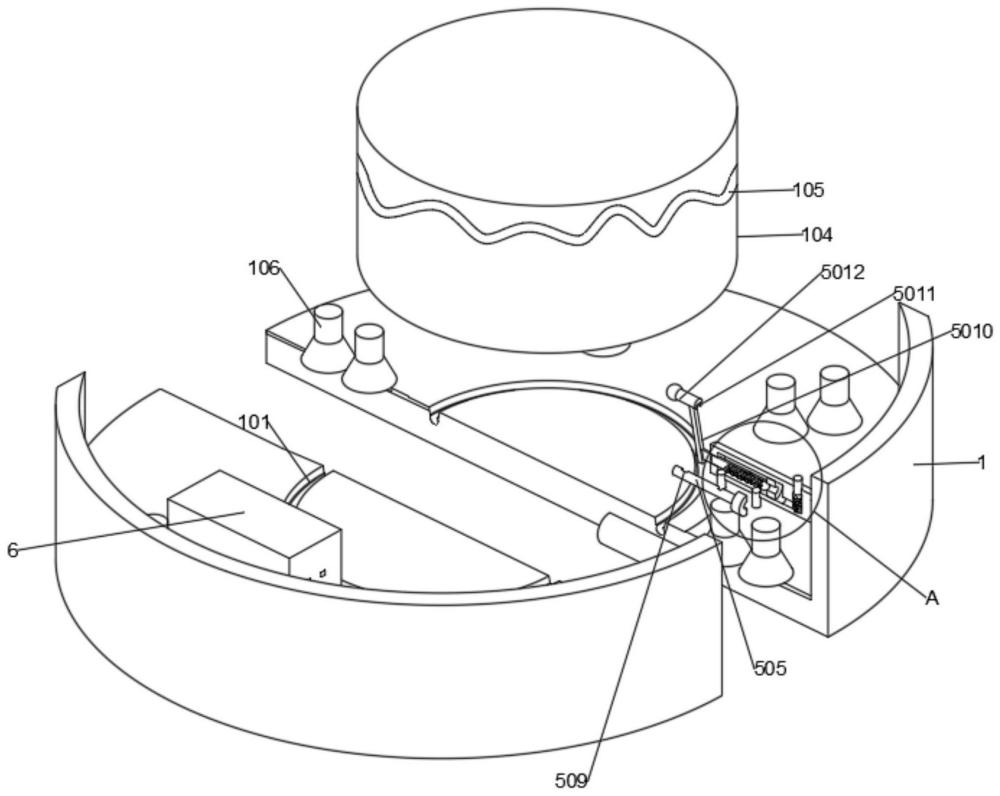

1.多反应皿连续加料在线检测装置,包括工作箱,其特征在于:所述工作箱上侧设有加酸瓶,所述工作箱内部设有转动块,所述转动块由电机A驱动其转动,

所述转动块圆周外壁开设有环形槽B,所述转动块上连接固定的固定环上侧卡设有多个反应皿,所述工作箱圆周内壁一侧设有加酸管,

所述加酸管一端连通有L型管道,所述L型管道内滑动设有密封块A,所述L型管道一端穿过工作箱内壁延伸至外部并与所述加酸瓶相连通,所述加酸管内部滑动连接有中空活塞,所述中空活塞一侧固定并连通有作用管,所述作用管圆周外壁一侧开设有通孔,所述作用管内滑动设有密封块B,所述作用管一端穿过加酸管内壁延伸至外部并连接有斜杆,所述斜杆一端设有滚球,所述滚球与环形槽B滚动连接,所述工作箱内壁一侧设有检测箱,用于检测反应皿中的溶液性能参数。

2.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述检测箱内部固设有至少一个支撑杆,所述支撑杆中部的转轴上转动连接有限位转动块,所述检测箱内部设有限位杆,所述限位杆中部开设有限位槽,所述限位转动块滑动连接于限位槽之中,所述限位杆一端转动连接有三接杆,所述三接杆一端转动连接有L型杆,所述L型杆一端转动连接有摆动杆,所述摆动杆一端设有检测仪,所述限位杆另一端与所述摆动杆中部转动连接,

所述三接杆剩余一端通过转轴与支撑杆一端转动连接。

3.根据权利要求2所述的多反应皿连续加料在线检测装置,其特征在于:所述检测箱一端设有电机B,所述电机B输出端套接固定有双杆,所述双杆与支撑杆转动连接,所述双杆一端转动连接有连接杆,所述连接杆一端转动连接有滑柱,所述滑柱一端转动连接有V型杆,所述V型杆一端转动连接有套筒,所述套筒套设固定在三接杆一端连接固定的转轴上,使套筒与三接杆做同轴同步转动。

4.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述工作箱内部底面开设有环形槽A,所述环形槽A与所述转动块底面设置的环形轨道滑动连接。

5.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述环形槽B呈波浪形结构设置,且沿转动块的转动方向,环形槽B的一个波形两侧的坡度不同。

6.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述作用管一端穿过加酸管内壁延伸至外部并开设有斜槽,所述加酸管上侧设有斜杆,所述斜槽与斜杆滑动连接。

7.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述斜杆一端转动连接有连接柱,所述连接柱一端转动连接有滚球,所述滚球卡在环形槽B之中。

8.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述L型管道一侧设有弹簧A,所述弹簧A上端设有密封块A,所述作用管内部设有弹簧B,所述弹簧B一端设有密封块B。

9.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述检测箱内部对称固设有两个支撑杆,所述检测箱内部的其他部件以两个支撑杆的中轴线对称设置,通过一个电机B实现两组检测仪的同步运动。

10.根据权利要求1所述的多反应皿连续加料在线检测装置,其特征在于:所述支撑杆一侧通过固定块固设有限位滑筒,所述限位滑筒与滑柱滑动连接。
