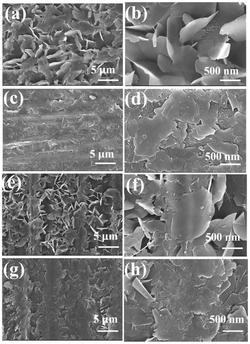

1.一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，包括以下步骤：将带有层状双金属氢氧化物涂层的镁合金依次在聚乙烯亚胺溶液、聚苯乙烯磺酸盐溶液、缓蚀剂溶液、聚苯乙烯磺酸盐溶液、聚乙烯亚胺溶液中反应，完成镁合金表面层状双金属氢氧化物涂层微孔的封闭。

2.根据权利要求1所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述聚乙烯亚胺溶液的质量浓度独立的为1～3mg/mL；所述聚苯乙烯磺酸盐溶液的质量浓度独立的为1～3mg/mL；所述缓蚀剂溶液的质量浓度为70～90mg/mL；所述缓蚀剂包括8‑羟基喹啉、十二烷基苯磺酸钠、十二烷基硫酸钠、席夫碱、海藻酸钠、钼酸钠、氯化铈、2‑巯基苯并噻唑、苯并三氮唑、三乙醇胺和富马酸中的一种或几种。

3.根据权利要求2所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，带有层状双金属氢氧化物涂层的镁合金在每种溶液中的反应时间独立的为8～12min；

带有层状双金属氢氧化物涂层的镁合金与反应溶液的质量体积比独立的为40～45mg：

1L；

反应溶液包括聚乙烯亚胺溶液、聚苯乙烯磺酸盐溶液和缓蚀剂溶液。

4.根据权利要求1～3任一项所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述带有层状双金属氢氧化物涂层的镁合金的制备方法，包括如下步骤：

1)将镁合金依次进行打磨、除油，得到处理后的镁合金；

2)将处理后的镁合金置于混合溶液中，反应得到带有层状双金属氢氧化物涂层的镁合金。

5.根据权利要求4所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述步骤1)中的除油为碱性除油，除油碱液由氢氧化物溶液和磷酸盐溶液混合而成，除油碱液中氢氧化物的质量浓度为40～55g/L，磷酸盐的质量浓度为8～12g/L；除油的时间为8～12min，除油的温度为60～70℃。

6.根据权利要求5所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述步骤2)中混合溶液的制备方法如下：将二价金属盐、三价金属盐、碳酸钠和水混合，然后调节pH值得到混合溶液。

7.根据权利要求5或6所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述二价金属盐包括硝酸镁、硝酸钴、硝酸镍、硝酸锌、硝酸锰、硝酸铜、氯化镁、氯化钴、氯化镍、氯化锌、氯化锰和氯化铜中的一种或几种，混合溶液中二价金属盐的质量浓度为0.05～0.08mol/L；

所述三价金属盐包括硝酸铝、硝酸铁、硝酸铬、硝酸铈、硝酸钛、氯化铝、氯化铁、氯化铬、氯化铈、氯化钛中的一种或几种，混合溶液中三价金属盐的质量浓度为0.02～0.04mol/L；

混合溶液中碳酸钠的质量浓度为0.005～0.02mol/L。

8.根据权利要求7所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述混合溶液的pH值为11～13。

9.根据权利要求8所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述步骤2)中反应温度为110～125℃，反应时间为12～36h。

10.根据权利要求9所述的一种封闭镁合金表面层状双金属氢氧化物涂层微孔的方法，其特征在于，所述步骤2)中处理后的镁合金与混合溶液的质量体积比为40～45mg：1L。
