专利号: 2022107101760
申请人: 贵溪世鹏金属有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

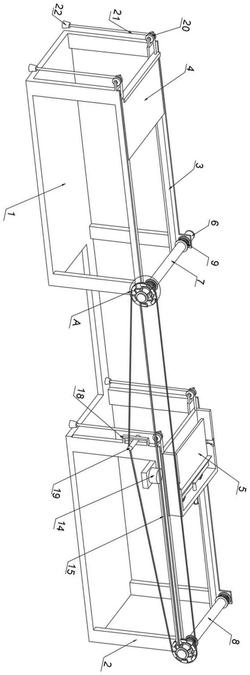

1.一种金属压延工件加工用均匀受力式固定装置,其特征在于,包括:

底盘(1);

与底盘(1)固定连接的安装架(2),所述安装架(2)上固定连接有滑轨(3),且滑轨(3)上设置有推送架(4)和牵引架(5);

用于带动推送架(4)与牵引架(5)移动的驱动组件,所述驱动组件包括与安装架(2)固定连接的驱动电机(6),所述驱动电机(6)的输出端固定连接有驱动辊(7),且驱动辊(7)与安装架(2)转动连接,所述安装架(2)上还转动连接有从动辊(8),所述驱动辊(7)和从动辊(8)的侧壁均固定连接有绳轴(9),所述绳轴(9)上缠绕有拉绳,靠近所述驱动辊(7)和从动辊(8)上拉绳分别与推送架(4)和牵引架(5)固定连接,所述驱动辊(7)和从动辊(8)上均固定连接有卡环(10),每个所述卡环(10)的一侧均转动连接有多个转杆(11),所述转杆(11)远离卡环(10)的一端转动连接有连杆(12),所述连杆(12)远离转杆(11)的一端转动连接有套环(13),所述套环(13)分别与驱动辊(7)和从动辊(8)滑动连接,所述安装架(2)上固定连接有旋转气缸(14),且旋转气缸(14)的输出端固定连接方管(15),所述方管(15)的两端均滑动连接有推杆(16),且推杆(16)远离方管(15)的一端分别与位于驱动辊(7)和从动辊(8)上的套环(13)转动连接,所述连杆(12)与转杆(11)的连接处还转动连接有传动套(17),位于驱动辊(7)和为与从动辊(8)上的传动套(17)通过皮带传动连接。

2.根据权利要求1所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述牵引架(5)包括与滑轨(3)滑动连接的支撑板(51),所述支撑板(51)的上表面固定连接有竖板(52),且竖板(52)上螺纹连接有限位螺栓(53),所述竖板(52)转动连接有连接块(54),所述连接块(54)远离竖板(52)的一侧滑动连接有压板(55),所述压板(55)的上表面固定连接有锥形台(56),所述限位螺栓(53)靠近锥形台(56)的一端固定连接有楔形块,所述支撑板(51)的两侧与靠近从动辊(8)的拉绳固定连接。

3.根据权利要求1所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述推送架(4)包括底板(41),所述底板(41)的上表面固定连接L形杆(42),所述底板(41)的两侧与靠近驱动辊(7)的拉绳固定连接。

4.根据权利要求1所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述传动套(17)的侧壁开设有U形槽,所述U形槽的深度大于皮带的厚度。

5.根据权利要求1所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述安装架(2)上还固定连接有矩形框(18),所述矩形框(18)内滑动连接有压辊(19),所述压辊(19)与皮带相抵设置。

6.根据权利要求1所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述安装架(2)上转动连接有滑轮(20),所述推送架(4)和牵引架(5)上均固定连接有绳索(21),且绳索(21)与滑轮(20)相抵设置,所述绳索(21)的下端固定连接有配重块(22)。

7.根据权利要求2所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述竖板(52)的内壁开设有竖直设置的滑槽(23),且压板(55)的两侧均固定连接有与滑槽(23)匹配的滑块(24)。

8.根据权利要求7所述的一种金属压延工件加工用均匀受力式固定装置,其特征在于,所述滑槽(23)的上端设置有扩口(25),且滑槽(23)的横截面为T字形。
