专利号: 2022106793868
申请人: 靖江源泉泵阀制造有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

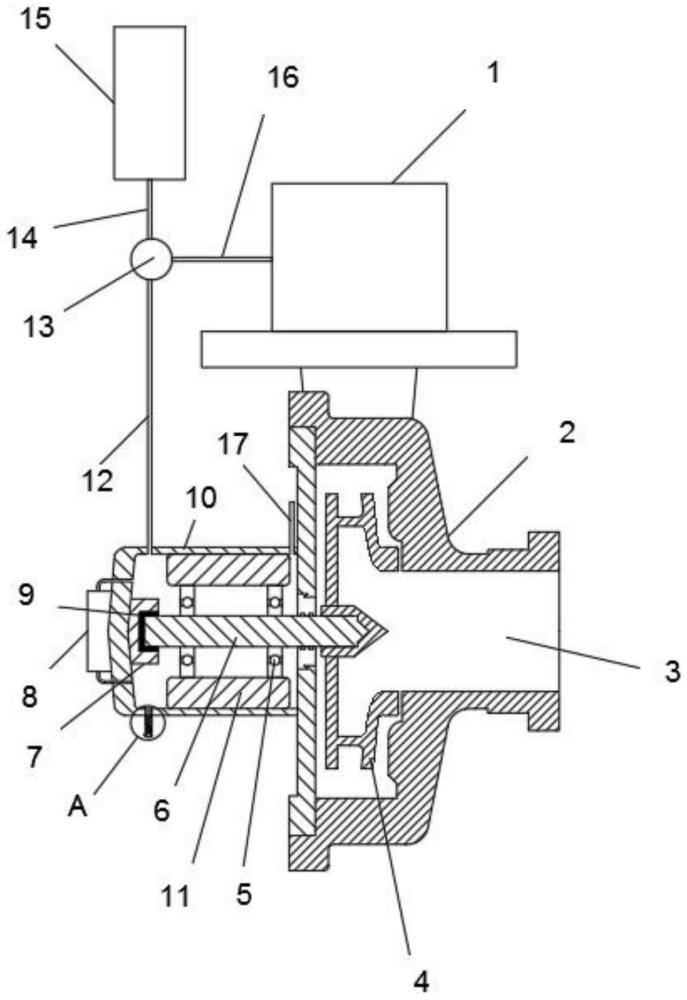

1.一种防腐蚀化工离心泵,包括壳体、电机罩、转子、定子、叶轮和若干轴承,壳体的一端中部具有进口,侧面边缘设置有出口,另一端与电机罩固定连接,壳体与电机罩之间形成泵腔,叶轮设置在泵腔内;定子连接在电机罩内表面,转子通过若干轴承与定子转动连接,转子的一端穿过电机罩伸入泵腔中与叶轮的中心连接,转子与电机罩之间设置有机械密封结构,其特征在于,所述电机罩内灌注有润滑油;电机罩上部两端分别连接有吹扫管和排气管,吹扫管向电机罩内泵入干燥气体;

所述防腐蚀化工离心泵还包括仪表气管、仪表气罐、测量气管和压力控制阀,仪表气管与仪表气罐连接;测量气管的一端与所述出口连接,另一端与压力控制阀连接,压力控制阀根据测量气管中的压力控制仪表气管与吹扫管之间的连通与断开;

所述压力控制阀包括管状本体、管状本体内具有第一管腔,第一管腔的两端连接有第一卡块,所述测量气管、所述吹扫管分别连接在一对第一卡块上,所述仪表气管连接在第一管腔的中部;一对第一卡块之间填充有第一弹簧和塞块,所述测量气管内的压力为大气压力时,所述第一弹簧驱动塞块朝向测量气管运动,仪表气管与吹扫气管相连通;所述测量气管内的压力达到防腐蚀化工离心泵的出口压力时,测量气管中的压力驱动塞块朝向吹扫气管运动,以将吹扫管与仪表气管隔断。

2.根据权利要求1所述的防腐蚀化工离心泵,其特征在于,所述电机罩的侧面连接有液位计。

3.根据权利要求2所述的防腐蚀化工离心泵,其特征在于,所述电机罩的底部连接有注油装置,注油装置包括设置在电机罩底部的通孔、与通孔连接的连接管,连接管内具有第二管腔,第二管腔远离通孔的一端设置有第二卡块,第二管腔中设置有钢珠和第二弹簧,钢珠的直径与第二管腔的内径相同,第二弹簧驱动钢珠堵塞第二卡块;连接管的中部侧壁中设置有旁通管;连接管远离通孔的一端的外表面设置有环形卡槽。

4.根据权利要求1‑3任一项所述的防腐蚀化工离心泵,其特征在于,所述电机罩的侧壁内表面设置有安装座,安装座中卡接有静环,静环与转子远离叶轮的端部连接。
