专利号: 2022106553915
申请人: 李璐阳
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

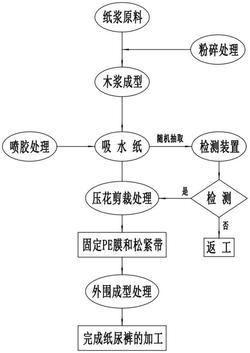

1.一种纸尿裤加工方法,其特征在于:该方法包括以下步骤:

步骤一、对纸浆原料通过木浆成型处理完成吸水纸的加工;

步骤二、随机抽取吸水纸添加至检测装置内,对吸水纸的吸水性进行检测,合格的进行压花剪裁处理,不合格的吸水纸将会被返工;

步骤三、通过喷胶处理将PE膜和松紧带固定到吸水纸上;

步骤四、对吸水纸进行外围成型处理,完成纸尿裤的加工;

所述检测装置包括固支框(101)和滑动连接在固支框(101)上的测试箱(102),测试箱(102)内固定连接有滤水板(103),测试箱(102)的下方为收口设计,其收口的下方设置有竖通管,滤水板(103)上设置有多个滤孔,可将吸水纸放置到滤水板(103)上,固支框(101)上固定连接有排水管(104),排水管(104)上固定连接有锥口腔(105),测试箱(102)内固定连接有两个伸缩杆(202),两个伸缩杆(202)的内端均固定连接有挤滑板(201),两个挤滑板(201)均与测试箱(102)滑动连接,锥口腔(105)位于测试箱(102)的正下方,锥口腔(105)上设置有豁口,测试箱(102)可在锥口腔(105)上的豁口处进行滑动,当吸水纸吸水饱和后,水将会从吸水纸内流出,并从滤水板(103)上的多个滤孔落下进到测试箱(102)内,水将会进到锥口腔(105)内,最终从排水管(104)排出,之后再启动两个伸缩杆(202)带动两个挤滑板(201)向内移动,实现对吸水饱和的吸水纸进行挤压处理;

所述固支框(101)上固定连接有固托横板(107),固托横板(107)上转动连接有横移丝杠(106),横移丝杠(106)与固支框(101)转动连接,横移丝杠(106)与测试箱(102)通过螺纹传动连接;

所述固支框(101)上固定连接有承托板(301),承托板(301)上连接有限位构件,限位构件与测试箱(102)接触,当测试箱(102)与限位构件接触后,测试箱(102)下方的竖通管将会位于锥口腔(105)的上方,从测试箱(102)下方的竖通管排出的水将会精准的落到锥口腔(105)内,而限位构件带有升降功能,通过限位构件的向上移动可解除对测试箱(102)的限位处理;

所述限位构件包括支撑框(302)、升降丝杠(303)和限位爪(304),支撑框(302)固定连接在承托板(301)上,升降丝杠(303)转动连接在支撑框(302)上,升降丝杠(303)上通过螺纹连接有限位爪(304),限位爪(304)与承托板(301)滑动连接;

所述承托板(301)上固定连接有浇灌腔(401),浇灌腔(401)的下方转动连接有遮挡盖(402),承托板(301)上固定连接有传动蜗杆(403),传动蜗杆(403)与遮挡盖(402)啮合传动连接,而浇灌腔(401)的下方设置有多个排水孔,水通过多个排水孔可落下,从而浇到吸水纸上,而利用遮挡盖(402)可实现对浇灌腔(401)上的多个排水孔进行封堵处理,而遮挡盖(402)上也设置有多个圆孔,当浇灌腔(401)上的多个排水孔与遮挡盖(402)上的多个圆孔重合时,位于浇灌腔(401)内的水将会排出,而当浇灌腔(401)上的多个排水孔与遮挡盖(402)上的多个圆孔不重合时,位于浇灌腔(401)内的水将无法排出;

所述浇灌腔(401)上通过螺纹连接有密封盖(501),密封盖(501)上滑动连接有封堵柱(502),密封盖(501)可实现对浇灌腔(401)的封堵处理,确保浇灌腔(401)内压力不会发生改变,而密封盖(501)上设置有连通竖腔,封堵柱(502)滑动连接在密封盖(501)上的连通竖腔内,当封堵柱(502)滑动连接在密封盖(501)上的连通竖腔内后,根据压力平衡原理,浇灌腔(401)被完全封堵,这时就算浇灌腔(401)上的多个排水孔与遮挡盖(402)上的多个圆孔重合,位于浇灌腔(401)内的水也不会从浇灌腔(401)上的多个排水孔排出;

所述密封盖(501)上固定连接有承托滑柱(503),承托滑柱(503)与封堵柱(502)滑动连接,承托滑柱(503)上固定连接有电磁铁(504);

承托滑柱(503)可为封堵柱(502)提供滑动的空间并对其进行限位处理,让封堵柱(502)只能上下滑动,而承托滑柱(503)上套设有两个拉簧,两个拉簧的上端均与承托滑柱(503)固定连接,两个拉簧的下端均与密封盖(501)固定连接,通过两个拉簧产生的拉力作用到封堵柱(502)上,让封堵柱(502)时刻滑动连接在密封盖(501)上的连通竖腔内,而电磁铁(504)的原理是通电后就会产生磁力,产生磁力将会大于两个拉簧产生的拉力,产生的磁力将会作用到封堵柱(502)上,并带动封堵柱(502)向上移动,让封堵柱(502)与密封盖(501)脱离,这时外部的空气将会进到浇灌腔(401)内,这时只需让浇灌腔(401)上的多个排水孔与遮挡盖(402)上的多个圆孔重合,位于浇灌腔(401)的水将会排出,并落到吸水纸上,而当有水从排水管(104)排出后,立即对电磁铁(504)进行断电处理,这时电磁铁(504)的磁力瞬间消失,利用两个拉簧产生的拉力带动封堵柱(502)向下移动,让封堵柱(502)滑动连接到密封盖(501)上的连通竖腔内,切断空气进到浇灌腔(401)内,这时将不会有水从浇灌腔(401)上的多个排水孔排出。

2.根据权利要求1所述一种纸尿裤加工方法,其特征在于:所述纸尿裤加工完成后需对其进行杀菌消毒处理。

3.根据权利要求1所述一种纸尿裤加工方法,其特征在于:所述固托横板(107)上固定连接有下落曲管(601);

当需要将吸水纸添加到测试箱(102)内时,只需将让测试箱(102)位于承托板(301)的右端,再将随机抽出的吸水纸放置到下落曲管(601)内,吸水纸将会自动的滑落到测试箱(102)内。
