专利号: 2022106487063
申请人: 阿克陶县永兴建筑有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

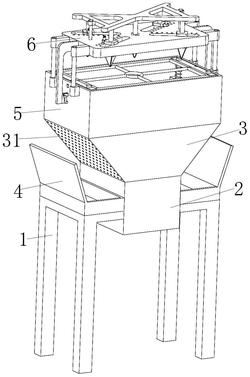

1.一种轻质混凝土骨料制备系统,包括两个立架(1),其特征在于:两个所述立架(1)之间安装有三级破碎箱(2),所述三级破碎箱(2)的顶部安装有二级破碎箱(3),所述二级破碎箱(3)的顶部安装有一级破碎箱(5),所述一级破碎箱(5)的顶部安装有破碎机构(6),其中所述三级破碎箱(2)的内部通过破碎轴(21)转动连接有两个破碎辊(22),且两个所述破碎辊(22)相互咬合;

所述破碎机构(6)包括顶板(61)、盖板(62)、抖动组件(63)、托盘(64)、承托柱(65)、定位块(66)、滑动块(67)、插板(68)和垫板(69),所述一级破碎箱(5)的内部两侧安装有抖动组件(63),所述一级破碎箱(5)的内部上方通过所述抖动组件(63)安装有托盘(64),所述一级破碎箱(5)的上方安装有顶板(61),所述顶板(61)与所述一级破碎箱(5)之间安装有下连杆(51),所述顶板(61)的顶部对称开设有四个滑槽(611),四个所述滑槽(611)的内部均滑动连接有滑动块(67),所述顶板(61)内部中心位置处安装有定位块(66),所述定位块(66)和所述滑动块(67)的底部均通过合页转动连接有四个插板(68),且四个所述插板(68)组成锥形结构,所述滑动块(67)和所述定位块(66)的内部均滑动连接有承托柱(65),所述承托柱(65)的底部安装有垫板(69),所述垫板(69)位于四个所述插板(68)之间,所述顶板(61)的顶部安装有盖板(62),所述顶板(61)与所述盖板(62)之间通过上连杆(621)滑动连接,且所述盖板(62)底部与五个所述承托柱(65)滑动连接。

2.根据权利要求1所述的一种轻质混凝土骨料制备系统,其特征在于:所述抖动组件(63)包括延伸板(631)、一号弹簧架(632)、下定位孔(633)、纵杆(634)、防脱杆(635)、驱动杆(636)、上定位孔(637)、推杆(638)和斜块(639),所述一级破碎箱(5)的内侧壁两端安装有延伸板(631),每个所述延伸板(631)的顶部均安装有两个纵杆(634),且所述托盘(64)与所述纵杆(634)之间滑动连接,所述托盘(64)与所述延伸板(631)之间安装有一号弹簧架(632),所述一号弹簧架(632)位于所述纵杆(634)的外侧壁,所述托盘(64)的两端均安装有防脱杆(635),所述一级破碎箱(5)的内部两端还开设有下定位孔(633)和上定位孔(637),且所述防脱杆(635)内部的凸出块位于所述上定位孔(637)的内部,所述一级破碎箱(5)的左侧外壁和右侧外壁均安装有推杆(638),所述推杆(638)面向所述一级破碎箱(5)的一侧位于所述下定位孔(633)内部,所述顶板(61)的两端均安装有驱动杆(636),所述驱动杆(636)面向伸缩推杆(638)的一侧安装有斜块(639),所述斜块(639)与所述推杆(638)一端的滑轮滑动连接。

3.根据权利要求1所述的一种轻质混凝土骨料制备系统,其特征在于:所述二级破碎箱(3)的内侧壁两端均对称安装有三根条形杆(31),所述二级破碎箱(3)的内部中间位置通过轴承转动连接有连接轴(33),所述连接轴(33)的外侧壁安装有三组挤压杆(32),且每组所述挤压杆(32)的数量为两个,所述二级破碎箱(3)的内部上方安装有支撑板(35),所述支撑板(35)的底部倾斜设置有两组导向杆(34),且每组所述导向杆(34)的数量与所述条形杆(31)的数量相同,所述条形杆(31)、所述挤压杆(32)和所述导向杆(34)的外侧壁均安装有若干个锯齿架(36)。

4.根据权利要求1所述的一种轻质混凝土骨料制备系统,其特征在于:每个所述滑槽(611)的一侧均开设有若干个限位孔(612),每个所述滑动块(67)的一端上方均螺纹连接有限位栓(613),且所述限位栓(613)底部延伸至所述限位孔(612)的内部。

5.根据权利要求1所述的一种轻质混凝土骨料制备系统,其特征在于:所述二级破碎箱(3)的内部两端均开设有贯穿孔(37),所述立架(1)的顶部安装有收纳箱(4)。

6.根据权利要求3所述的一种轻质混凝土骨料制备系统,其特征在于:前后相邻两个所述条形杆(31)之间的间距与前后相邻两个所述导向杆(34)之间的间距相同。

7.根据权利要求1所述的一种轻质混凝土骨料制备系统,其特征在于:所述托盘(64)的网架中心位置为空心状。

8.一种轻质混凝土骨料制备方法,其特征在于:采用根据权利要求1所述轻质混凝土骨料制备系统配合完成,包括以下步骤:

步骤一、把整块黄泥土砖放置到一级破碎箱(5)上方,通过破碎机构(6)的扩张力对黄泥土砖进行破碎;

步骤二、当一级破碎箱(5)内部的黄泥土块掉落至二级破碎箱(3)后,可以通过二级破碎箱(3)内部设备的挤压,对黄泥土块二次破碎;

步骤三、当二级破碎箱(3)内部的黄泥土块掉着落至三级破碎箱(2)内,可以通过三级破碎箱(2)内部设备进行三级破碎,通过这样完成整块黄泥土块的破碎;

步骤四、在一级破碎的同时,可以在抖动组件(63)的配合下能够使托盘(64)中未掉落的黄泥土块进行抖落。
