专利号: 2022106434102
申请人: 杭州江川水利工程设计咨询有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

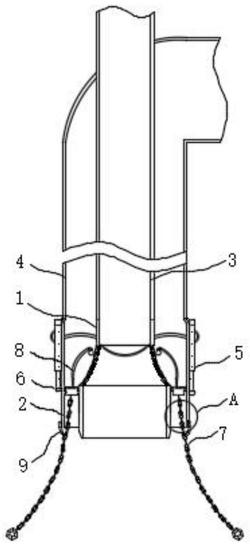

1.一种河道修复用清淤泥设备,包括工作船、污泥泵和高压水泵,污泥泵和高压水泵分别安装于工作船的甲板及侧壁,特征在于,所述污泥泵和高压水泵分别连接有内导水管(3)与外导水管(4),所述内导水管(3)的端部延伸至外导水管(4)的内部且连接有可形变的内筒(1),内筒(1)外侧设有用于击碎大体积淤泥块的压杆(8),内筒(1)内侧设有拦截小体积淤泥块且为弧状的筛选组件(10),内筒(1)的外部设有与外导水管(4)端部连接的外筒(2),外筒(2)和内筒(1)之间设有以流体为动力自行转动的旋转组件(6),旋转组件(6)的下方连接有提高清淤效果的搅动绳(7),外筒(2)外壁安装有与旋转组件(6)连接的潜水式电液推杆(5);

所述内筒(1)包括相邻之间相互连接的固定顶筒(101)、可形变的弹性锥筒(102)和固定底筒(103),压杆(8)靠近弹性锥筒(102)的外壁,压杆(8)与旋转组件(6)连接,能够在淤泥块堵塞内筒(1)并使弹性锥筒(102)扩大时对其进行滚动挤压,实现淤泥块的碎裂,筛选组件(10)拦截小体积淤泥块,并在离心作用下使其靠近弹性锥筒(102),依靠相对运动之间的摩擦可将小块淤泥块磨碎;

所述旋转组件(6)包括与潜水式电液推杆(5)连接的固定架,固定架位于外筒(2)内部的一端连接有固定框(61),固定框(61)内壁活动连接有旋转外环(62),旋转外环(62)内壁连接有以其圆心为中心环形阵列的倾斜片(63)和钩块(64),倾斜片(63)和钩块(64)的侧壁连接有与旋转外环(62)同心的旋转内环(65)。

2.根据权利要求1所述的一种河道修复用清淤泥设备,其特征在于:所述搅动绳(7)包括钩块(64)及与其连接的链条(71),链条(71)的底端焊接有重力棱块(72)。

3.根据权利要求1所述的一种河道修复用清淤泥设备,其特征在于:所述弹性锥筒(102)的外壁固定有密布的耐磨片,弹性锥筒(102)的内壁固定有密布且为半球状的碾压块。

4.根据权利要求1所述的一种河道修复用清淤泥设备,其特征在于:所述压杆(8)为弧状且端部指向弹性锥筒(102),压杆(8)的端部活动连接有碾压球。

5.根据权利要求1所述的一种河道修复用清淤泥设备,其特征在于:所述外筒(2)的端部螺纹连接有导流筒(9),导流筒(9)的端部向其轴线侧倾斜,导流筒(9)端部打磨圆滑。

6.根据权利要求1所述的一种河道修复用清淤泥设备,其特征在于:所述外筒(2)上开设有与固定架相适配的通槽,且通槽与外筒(2)轴线和潜水式电液推杆(5)平行。

7.根据权利要求1所述的一种河道修复用清淤泥设备,其特征在于:所述筛选组件(10)包括活动安装于固定顶筒(101)内壁底侧的框架(1001),框架(1001)上焊接有等距分布的摩擦杆(1002)和桨叶(1003)。
