专利号: 202210636481X
申请人: 方春萍
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种筋膜枪,下部带有握把的壳体,与设置在壳体内且采用电机为动力源的偏心轮连杆机构,与通过所述机构驱动实现往复动作的按摩件,其特征在于,所述壳体的右部开口,壳体内安装所述电机的位置具有与所述开口连通空腔,所述机构动作时能够使所述开口处产生气流。

2.根据权利要求1所述的筋膜枪,在所述壳体的右部安装有用于封闭和打开所述开口的可拆卸的盖子。

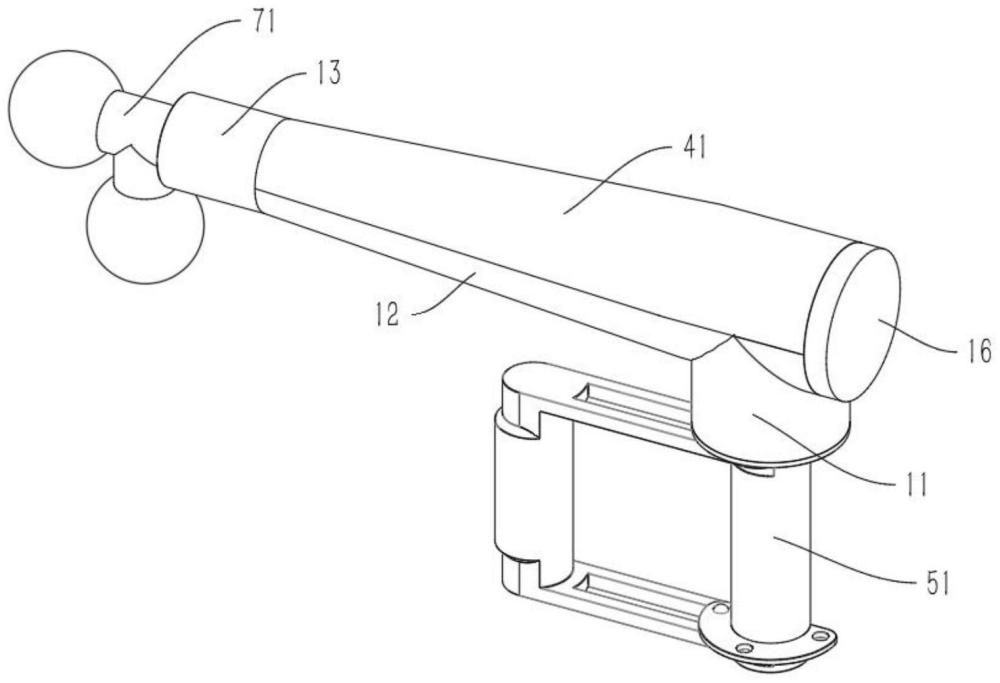

3.根据权利要求2所述的筋膜枪,所述壳体包括上开口的座壳(11),与连接在座壳(11)左端的下臂壳(12),与连接在下臂壳(12)上端的上臂壳(41)且二者产生与所述开口连通的气道,与连接在下臂壳(12)右端的连接壁Ⅰ(14),与连接在上臂壳(41)右端的连接壁Ⅱ(42),连接壁Ⅰ(14)和连接壁Ⅱ(42)构成环形壁体且外圈设有螺纹;所述盖子包括螺纹连接在所述环形壁体外圈上的盖子本体(16)。

4.根据权利要求3所述的筋膜枪,所述盖子还包括插接在环形壁体右端的内盖(21),与设置在内盖(21)上的气口(22),与插接在内盖(21)左端的内圈(23),与固接在内圈(23)上的过滤网(24)。

5.根据权利要求4所述的筋膜枪,内圈(23)暴露在气口(22)处。

6.根据权利要求3至5任意一项所述的筋膜枪,所述座壳(11)的左端连接有与所述气道连通的套壳(13);

所述偏心轮连杆机构包括安装在座壳(11)内的电机(15),与通过电机(15)驱动实现转动的驱动盘(31),驱动盘(31)上端的偏心位置处固接有传动轴(32),传动轴(32)上转动连接有传动臂(33)的右部,传动臂(33)的左部固接有轴Ⅰ(34),轴Ⅰ(34)上转动连接有座(35),座(35)的左部滑动连接有两个导杆(36),导杆(36)的右端固接有能够与传动臂(33)接触的限位件(37),导杆(36)的左端固接有滑块(38),导杆(36)上套设有抵在座(35)和滑块(38)上的弹簧,滑块(38)的左端固接有连接柱(39);滑块(38)间隙配合在所述套壳(13)内;所述按摩件插装在所述连接柱(39)的左端。

7.根据权利要求6所述的筋膜枪,限位件(37)与传动臂(33)接触时,所述弹簧未到达最大压缩量。

8.根据权利要求7所述的筋膜枪,所述连接柱(39)的左端设有插槽(310),所述按摩件包括右端开口的三向柱(71),三向柱(71)与内部的右端固接有插柱(72),插柱(72)插接在插槽(310)内,插柱(72)无法在插槽(310)内旋转。

9.根据权利要求1、7或8所述的筋膜枪,所述握把包括固接在座壳(11)下端的把手Ⅰ(51),自身一端活动连接在把手Ⅰ(51)上的延长臂(62),延长臂(62)的另一端固接有带有把手Ⅱ(61),延长臂(62)与把手Ⅰ(51)之间通过定位件与孔配合实现定位。

10.根据权利要求9所述的筋膜枪,把手Ⅰ(51)的左端设有开槽(52),开槽(52)内转动连接有轴Ⅱ(53),把手Ⅰ(51)上固接有环座(54),环座(54)上至少设有三个插孔(55),延长臂(62)固接在轴Ⅱ(53)上,延长臂(62)上设有安装槽(63),安装槽(63)内固接有弹簧(64)的下端,弹簧(64)的上端固接有定位柱(65),定位柱(65)能够插入任意一个插孔(55)使得把手Ⅱ(61)分别定位于把手Ⅰ(51)的左、后和右侧。
