专利号: 2022106356955
申请人: 深圳恒远志达信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

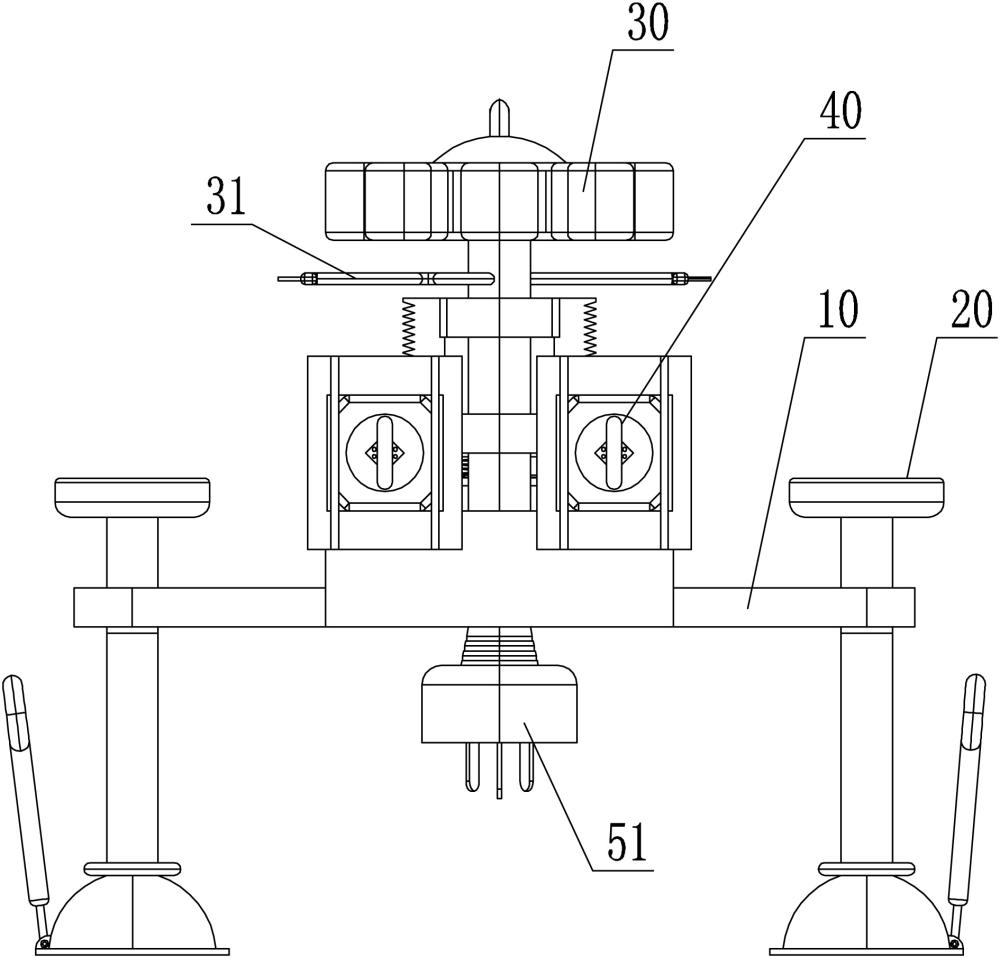

1.一种智能化通断电型安全插排,其特征在于:它包括固定座(10),所述固定座(10)两侧安装有连接装置(20),固定座(10)两个连接装置(20)之间安装有驱动机构(40),活动座(30)滑动的安装在固定座(10)上,并通过驱动机构(40)上下运动,活动座(30)上安装有接线装置(50),所述接线装置(50)包括安装在活动座(30)底部的插头(51)和安装在活动座(30)上的插座(52);

所述固定座(10)包括固定板(11),固定板(11)的两端设有安装孔(12),连接装置(20)与安装孔(12)连接;固定板(11)的中部设有导向孔,活动座(30)活动的安装在导向孔中,固定板(11)上设有驱动座(13),驱动机构(40)安装在驱动座(13)上,驱动活动座(30)上下运动;

所述驱动机构(40)包括两个定子(41),齿轮(44)安装在两个定子(41)之间的转子上,所述定子(41)分别安装在固定座(10)的驱动座(13)上,齿轮(44)与活动座(30)上的齿条(35)啮合;所述驱动机构(40)设有充电口(42),为蓄电池充电,蓄电池与驱动机构(40)电连;

所述活动座(30)包括滑动轴(33),滑动轴(33)下部安装在固定座(10)的导向孔内,插头(51)设置在滑动轴(33)的下端底部,滑动轴(33)的上部设有固定块(34),齿条(35)纵向的固定在固定块(34)上,与驱动机构(40)的齿轮(44)啮合;所述插座(52)连接在滑动轴(33)的上端,通过滑动轴(33)内的导线与插头(51)电连;

还包括控制系统,所述控制系统包括控制器(60)和安装在固定座(10)或驱动机构(40)的距离感应系统(46)和无线传输交互装置(47);所述控制器(60)控制驱动机构(40)的运行,距离感应系统(46)用于感知控制器(60)的距离,无线传输交互装置(47)与电子设备连接交互。

2.根据权利要求1所述的智能化通断电型安全插排,其特征在于:所述连接装置(20)包括支杆(21),支杆(21)一端设有吸盘(22),另一端设有安装部,安装部与固定座(10)上的安装孔(12)配合连接。

3.根据权利要求2所述的智能化通断电型安全插排,其特征在于:所述支杆(21)另一端设有定位环(24),端部设有第一手柄(23),定位环(24)与第一手柄(23)之间形成环槽结构的安装部;所述吸盘(22)的边缘设有拉环(25)。

4.根据权利要求3所述的智能化通断电型安全插排,其特征在于:所述滑动轴(33)的上端设有第二手柄(32)。

5.根据权利要求4所述的智能化通断电型安全插排,其特征在于:所述控制器(60)包括通电按钮(62)、断电按钮(63)、状态显示按钮(64)以及声响装置(65)。

6.一种采用权利要求5所述的智能化通断电型安全插排的通断电方法:其特征在于,它包括以下步骤:

S1.选择使用位置,调整插头(51)位置,使插头(51)正对墙面插座的插口;其中,调整插头(51)时,通过按压第二手柄(32),使插头(51)插入墙面插座的插口中进行精确定位;

S2. 按压第一手柄(23),挤压吸盘(22),使连接装置(20)与墙面固定;

S3. 调整控制器(60),使控制器(60)与距离感应系统(46)建立联系;其中,控制器(60)与距离感应系统(46)的距离超过阈值时,驱动机构(40)自动启动上提活动座(30),使插头(51)拔出墙面插座;当控制器(60)与距离感应系统(46)的距离小于阈值时,驱动机构(40)自动启动下压活动座(30),插头(51)插入到墙面插座的插口中,使插座(52)处于通电状态;

当控制器(60)与距离感应系统(46)的距离小于阈值时,控制器(60)能够对驱动机构(40)进行控制;

S4. 通过无线传输交互装置(47)接收用户电子设备操作,并使控制器(60)与用户电子设备配对;其中,用户电子设备能够控制驱动机构(40)的启动,或者控制所述控制器(60)的声响装置(65)发出声响;

S5.需要更换位置时,提拉所述拉环(25),将安全插排取下。
