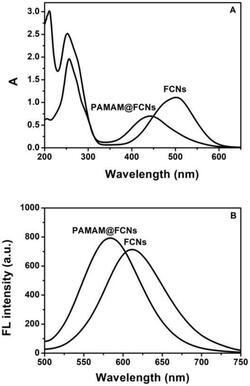

1.树枝状大分子功能化荧光碳纳米颗粒的制备方法，其特征在于，所述树枝状大分子功能化荧光碳纳米颗粒是在荧光碳纳米颗粒表面修饰聚酰胺‑胺型树枝状大分子得到PAMAM@FCNs，其同时具有激发光非依赖性和长波长发射两个特性；所述的PAMAM@FCNs的最大发射波长为585nm；

步骤如下：

（1）将柠檬酸、三氨基苯超声至完全溶解后转移至高压反应釜中，通过水热法合成荧光碳纳米颗粒，所得荧光碳纳米颗粒原液经透析、浓缩、沉淀、洗涤、干燥，制得荧光碳纳米颗粒固体；

三氨基苯的浓度为0.015 0.15 mol/L，柠檬酸与三氨基苯的浓度比为1:1 1:80；

~ ~

（2）取适量荧光碳纳米颗粒，溶解于超纯水中，浓度为0.2 2.0 mg/mL，加入NHS控制pH~在4.0‑7.0范围，活化荧光碳纳米颗粒表面的羧基；加入EDC调节pH在7.4‑9.0碱性范围，进行荧光碳纳米颗粒和PAMAM之间的偶联；加入PAMAM，PAMAM为0.0‑5.0代；浓度是0.15 1.50 ~mmol/L；采用EDC偶联法，37℃下反应3 10 h，在荧光碳纳米颗粒的羧基和PAMAM的氨基之间~形成酰胺键，通过共价功能化，将PAMAM偶联在荧光碳纳米颗粒表面，得到树枝状大分子修饰碳纳米颗粒PAMAM@FCNs，所得PAMAM@FCNs原液经透析、浓缩、冷冻干燥，制得PAMAM@FCNs固体。
