专利号: 2022105925376
申请人: 浙江机电职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

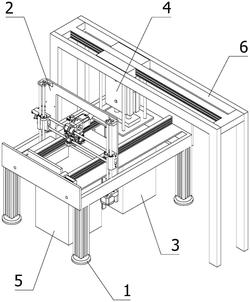

1.一种具有自动补粉功能的金属3D打印设备,包括底座(1)、打印装置(2)、自动补粉装置(3)和供料装置(5);

其特征在于,还包括压平装置(4),压平装置(4)设置在自动补粉装置(3)的上方,自动补粉装置(3)设置在底座(1)上,自动补粉装置(3)包括推动组件(3a)、第一升降装置(3b)、加工仓(3c)、透明板(3d)、红外发射器(3e)、红外接收器(3f)、第一滑台(3g)和第一测距仪(3h);

推动组件(3a)沿底座(1)的长度方向设置在底座(1)的上部,推动组件(3a)用于将供料装置(5)中的原料推出;

底座(1)的上部贯穿的开设有第一开口,加工仓(3c)设置在底座(1)下部的第一开口上,加工仓(3c)的两侧分别开设有通槽;

第一升降装置(3b)设置在加工仓(3c)的内部;

透明板(3d)设置在通槽内;

第一滑台(3g)沿底座(1)的高度方向设置在加工仓(3c)设置有透明板(3d)的一侧;

红外发射器(3e)固定设置在第一滑台(3g)上,红外发射器(3e)的输出端指向加工仓(3c);

红外接收器(3f)固定设置在加工仓(3c)远离红外发射器(3e)的一侧,红外接收器(3f)用于接收红外发射器(3e)发射的信号;

第一测距仪(3h)设置在红外发射器(3e)的下部,第一测距仪(3h)的输出端竖直向上;

压平装置(4)包括第一直线驱动器(4a)、压制板(4b)、连接架(4c)和第一引导组件(4d);

第一直线驱动器(4a)设置在加工仓(3c)的上方,第一直线驱动器(4a)的输出端竖直向下;

连接架(4c)固定设置在第一直线驱动器(4a)的输出端上;

压制板(4b)固定设置在连接架(4c)远离第一直线驱动器(4a)的一端上;

第一引导组件(4d)设置在第一直线驱动器(4a)的一侧;

压平装置(4)还包括清理组件(4e),清理组件(4e)包括清理件(4e1)、第一旋转驱动器(4e2)、滑槽(4e3)、双向直线驱动器(4e4)和放置槽(4e5);

放置槽(4e5)沿底座(1)的长度方向贯穿的开设在压制板(4b)的侧壁上;

双向直线驱动器(4e4)固定设置在压制板(4b)的上部;

滑槽(4e3)设置有两个,两个滑槽(4e3)对称的设置在双向直线驱动器(4e4)的两侧,滑槽(4e3)沿放置槽(4e5)的长度方向开设在压制板(4b)的上部;

第一旋转驱动器(4e2)设置在压制板(4b)的上部,第一旋转驱动器(4e2)的输出端竖直向下,第一旋转驱动器(4e2)的输出轴与滑槽(4e3)滑动配合,双向直线驱动器(4e4)的输出端与第一旋转驱动器(4e2)的侧壁连接;

清理件(4e1)固定设置在第一直线驱动器(4a)的输出端上,清理件(4e1)与放置槽(4e5)滑动配合。

2.根据权利要求1所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,压平装置(4)还包括清洁板(4g1)、通风槽(4g2)和风管(4g3);

通风槽(4g2)沿底座(1)的宽度方向开设在压制板(4b)的内部,通风槽(4g2)与放置槽(4e5)相通;

清洁板(4g1)固定设置在通风槽(4g2)的底部;

风管(4g3)设置在压制板(4b)的上部,风管(4g3)与通风槽(4g2)相通。

3.根据权利要求2所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,压平装置(4)还包括密封组件(4f),密封组件(4f)包括凹槽(4f1)、第三滑台(4f2)、磁铁(4f3)和密封门(4f4);

凹槽(4f1)设置有四个,其中每两个凹槽(4f1)为一组工作槽,每组工作槽中的两个凹槽(4f1)都关于滑槽(4e3)对称设置,凹槽(4f1)开设在压制板(4b)的上部;

第三滑台(4f2)设置在凹槽(4f1)的内部,第三滑台(4f2)上设置有第三滑块,第三滑块远离第三滑台(4f2)的一侧端面与凹槽(4f1)的侧壁端面平行;

磁铁(4f3)固定设置在第三滑块的侧壁上;

密封门(4f4)可滑动的设置在凹槽(4f1)一侧的压制板(4b)侧壁上。

4.根据权利要求1所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,推动组件(3a)包括第二滑台(3a1)、第一滑块(3a2)、刮板(3a3)和第二旋转驱动器(3a4);

第二滑台(3a1)沿底座(1)的长度方向固定设置在底座(1)的上部;

第一滑块(3a2)沿第二滑台(3a1)的长度方向可滑动的设置在第二滑台(3a1)上;

第二旋转驱动器(3a4)固定设置在第一滑块(3a2)上;

刮板(3a3)固定设置在第二旋转驱动器(3a4)的输出端上。

5.根据权利要求1所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,第一升降装置(3b)包括第二直线驱动器(3b1)、第一承接板(3b2)、第一引导杆(3b3)和第一引导块(3b4);

第二直线驱动器(3b1)设置在加工仓(3c)的内部,第二直线驱动器(3b1)的输出端竖直向上;

第一承接板(3b2)固定设置在第二直线驱动器(3b1)的输出端上;

第一引导块(3b4)固定设置在加工仓(3c)的内壁上;

第一引导杆(3b3)设置在第二直线驱动器(3b1)一侧的第一承接板(3b2)的底部,第一引导杆(3b3)沿底座(1)的额高度方向可滑动的设置在第一引导块(3b4)上。

6.根据权利要求1所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,供料装置(5)包括第三直线驱动器(5a)、供料仓(5b)、第二承接板(5c)和第二测距仪(5d);

供料仓(5b)设置在加工仓(3c)的一侧;

第三直线驱动器(5a)设置在供料仓(5b)的内部,第三直线驱动器(5a)的输出端竖直向上;

第二承接板(5c)固定设置在第三直线驱动器(5a)的输出端上;

第二测距仪(5d)设置在第三直线驱动器(5a)的一侧,第二测距仪(5d)的输出端竖直向上,第二测距仪(5d)与第三直线驱动器(5a)电连接。

7.根据权利要求1所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,第一引导组件(4d)包括第二引导杆(4d1)和第二引导孔;

第二引导孔沿底座(1)的高度方向贯穿的开设在连接架(4c)上;

第二引导杆(4d1)设置在第一直线驱动器(4a)的一侧,第二引导杆(4d1)和第二引导孔滑动配合。

8.根据权利要求1所述的一种具有自动补粉功能的金属3D打印设备,其特征在于,还包括移动装置(6),移动装置(6)包括龙门吊架(6a)和移动块(6b);

龙门吊架(6a)设置在底座(1)的上方,龙门吊架(6a)的长度方向与底座(1)的长度方向垂直;

移动块(6b)沿龙门吊架(6a)的长度方向可滑动的设置在龙门吊架(6a)上。
