专利号: 2022105883655
申请人: 徐俊
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

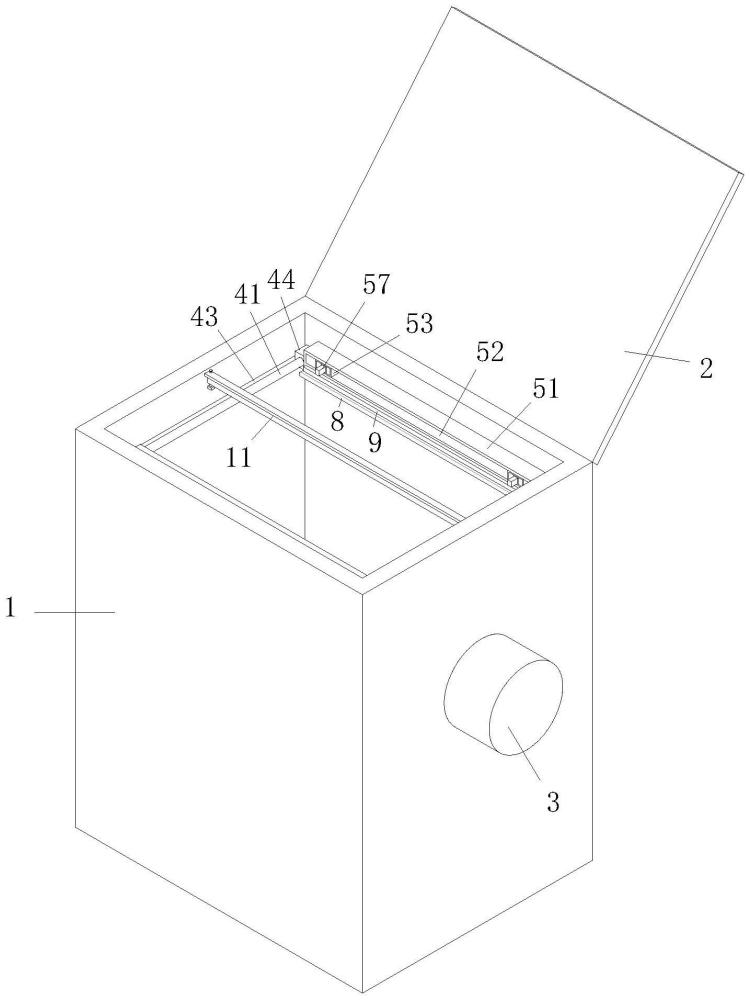

1.一种真空封合包装机,包括包装机主体(1),其特征在于:所述包装机主体(1)的上端面靠近后端的位置铰接有密封门(2),所述包装机主体(1)的右侧外表面设置有真空泵(3),且真空泵(3)与包装机主体(1)内部相互连通;所述包装机主体(1)的内部靠近顶端的位置设置有驱动机构(4);

所述包装机主体(1)的内表面左右两侧中心位置靠近顶端设置有定位条(11),且其为倒L型结构设计;

所述包装机主体(1)的内表面左右两侧中心位置靠近定位条(11)下方的位置固定连接有定位块(111),所述定位块(111)的上端面中心位置通过轴承转动连接有丝杆三(112);所述丝杆三(112)贯穿定位条(11),且其两者螺旋传动连接;

所述驱动机构(4)包括丝杆一(41)、电机一(42)、滑槽一(43)、滑块一(44)、夹持组件(5);所述包装机主体(1)的内表面前后两侧靠近顶端的位置通过轴承左右对称转动连接有丝杆一(41),所述丝杆一(41)外表面前后两侧螺纹方向相反,且其后端贯穿包装机主体(1)后壁,且包装机主体(1)的后端外表面对应两则丝杆一(41)的位置固定连接有电机一(42),且电机一(42)的输出轴与丝杆一(41)固定连接,所述包装机主体(1)的内表面左右两侧对应丝杆一(41)的位置均开设有滑槽一(43),所述丝杆一(41)外表面靠近前后两端的位置均螺旋传动连接有滑块一(44),四组所述滑块一(44)左右相对一侧外表面均固定连接有夹持组件(5);

所述夹持组件(5)包括固定块(51)、滑槽二(52)、滑块二(53)、滑槽三(54)、滑筒(55)、弹簧一(56)、夹块(57)、弹簧二(58);四组所述滑块一(44)左右相对一侧外表面均固定连接有固定块(51),所述固定块(51)靠近包装机主体(1)中心一侧外表面开设有滑槽二(52),所述滑槽二(52)的内表面左右两侧对称滑动连接有滑块二(53),所述滑块二(53)靠近包装机主体(1)中心一侧外表面开设有滑槽三(54),所述滑槽三(54)的内表面滑动连接有滑筒(55),所述滑筒(55)左右相对一侧外表面均固定连接有弹簧一(56),且弹簧一(56)的另一端与滑块二(53)固定连接,所述滑筒(55)的内表面滑动连接有夹块(57),所述夹块(57)靠近滑筒(55)一侧外表面固定连接有弹簧二(58),所述弹簧二(58)的另一端与滑筒(55)固定连接;

靠近后方两组所述滑筒(55)远离固定块(51)中心一侧外表面均固定连接有磁铁块一(71);靠近前方两组所述滑槽三(54)内表面远离固定块(51)中心一侧均固定连接有磁铁块二(72),且磁铁块二(72)的长度等于三倍滑槽三(54)的宽度。

2.根据权利要求1所述的一种真空封合包装机,其特征在于:所述包装机主体(1)的内表面底端左右对称固定连接有液压推杆(10),所述液压推杆(10)的顶端固定连接有支撑板(101)。

3.根据权利要求1所述的一种真空封合包装机,其特征在于:所述滑槽二(52)的内表面左右两侧远离滑筒(55)的位置通过轴承转动连接有丝杆二(61),且丝杆二(61)外表面左右两侧螺纹方向相反;且其右端贯穿固定块(51),所述滑块一(44)上端面固定连接有电机二(62),且电机二(62)的输出轴与丝杆二(61)固定连接,所述丝杆二(61)贯穿滑块二(53)并与其螺旋传动连接。

4.根据权利要求1所述的一种真空封合包装机,其特征在于:两组所述固定块(51)相对一侧外表面靠近底端的位置均固定连接有夹条(8),且其为橡胶材质构成,且其宽度小于夹块(57)的长度。

5.根据权利要求1所述的一种真空封合包装机,其特征在于:两组所述固定块(51)相对一侧外表面靠近夹条(8)上方的位置固定连接有加热条(9),且加热条(9)与夹条(8)呈平行结构设计。
