专利号: 2022105868439
申请人: 王志伟
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

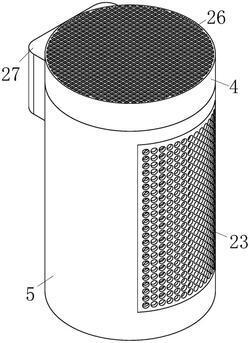

1.一种热泵供暖系统,包括利用管道形成闭环连通的蒸发器、压缩机、冷凝器和膨胀阀,其特征在于:还包括:上壳体和下壳体,所述上壳体位于下壳体上方且两个壳体内部形成腔室;

新风系统,所述新风系统位于腔室内,用于驱动腔室内部空气定向流动;

水暖系统,所述水暖系统位于腔室底端,用于加热腔室内部的空气;

所述水暖系统包括:

水箱,所述水箱由进风孔道外壁、二号封板、三号封板、四号封板、下壳体底端以及下壳体侧壁之间共同形成的密闭空间组成;

其中,蒸发器呈螺旋状安装在上壳体内且上壳体顶端开设有多个二号滤孔;压缩机安装在三号封板上方;冷凝器安装在三号封板下方;膨胀阀安装在冷凝器与蒸发器之间的管道上;

水轮,所述水轮位于水箱内且与主叶轮底端固定;

进水口,所述进水口位于四号封板上且底端位于水轮一侧;

曲管,所述曲管位于主叶轮前端且一端通过管道与进水口连通,另一端由下壳体上端通过管道与水箱连通;

所述水箱上端于二号封板上开设有蒸气孔,蒸气孔内固定安装电磁阀,蒸气孔的位置位于水箱液面以上,在水箱内水体加热过程中,电磁阀按照电控指令打开,电控指令由手机遥控发出或其他电子控制单元发出,使蒸气孔贯通,进而使水箱中的蒸气从水箱内经蒸气孔进入到主叶轮转动范围内,逸出的蒸气一方面直接对空气进行加热,一方面减少水箱中的气压,另一方面在干燥的冬季随着暖风吹向人体表面和周边环境,起到加湿的作用;

所述水箱下端于下壳体侧壁处开设补水口;

所述新风系统包括:

主叶轮,所述主叶轮转动安装在下壳体内部;

双轴电机,所述双轴电机于上壳体内竖直安装且下端输出轴与主叶轮上端固定;

风扇,所述风扇与双轴电机的上端输出轴固定;

进风孔道,所述进风孔道横向位于下壳体内部且一端位于主叶轮后方,另一端位于下壳体侧壁上;所述下壳体侧壁对应进风孔道开设多个一号滤孔;

所述下壳体顶端横向设有一号封板,所述下壳体内纵向设有二号封板,所述下壳体内部与进风孔道外部上表面平齐开设三号封板;所述下壳体内部下端设有四号封板;

所述上壳体侧壁开设有多条通风槽;所述一号封板表面对应压缩机开设有通风孔;所述下壳体侧壁对应压缩机开设散热槽;所述通风槽和散热槽外部于下壳体上固定安装集风罩;

所述进风孔道由铜片制作而成;在主叶轮的作用下,下壳体外部后侧的空气由一号滤孔经进风孔道,并沿着进风孔道从主叶轮后方进入到主叶轮处的过程中,会先在进风孔道处完成初步加热,后在主叶轮前方固定安装的曲管处得到再次加热。

2.根据权利要求1所述的一种热泵供暖系统,其特征在于:所述下壳体侧壁开设有排风口,所述排风口内安装有滤网,所述滤网背面固定安装曲管。

3.根据权利要求1所述的一种热泵供暖系统,其特征在于:所述水箱内壁除进风孔道外壁均铺设有保温材料。
