专利号: 2022105839648
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

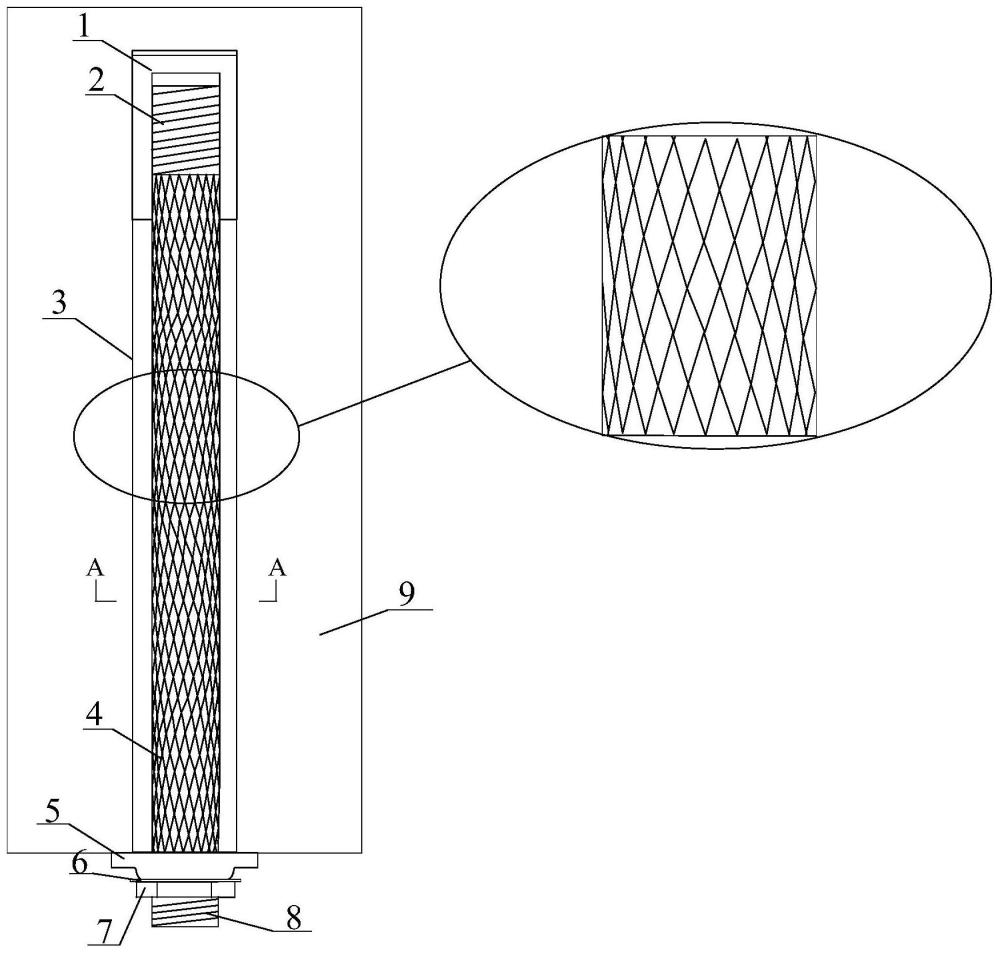

1.一种类蜂巢状吸能让压锚杆/锚索,它包括锚杆/锚索本体和紧固/锁紧装置,其特征在于,所述的锚杆/锚索本体,由两端的实心螺纹圆柱杆体段/钢绞线段和中间的受力变形协调段组成;所述的中间受力变形协调段为类蜂巢状圆柱杆体,所述的类蜂巢状圆柱指的是从柱体表面和柱体断面看,都是互通的菱形网格体;所述的两端指的是锚杆锚固段和外露段;所述的类蜂巢状圆柱杆体材质为高弹性钢。

2.如权利要求1所述的类蜂巢状吸能让压锚杆/锚索,其特征在于,所述的中间的受力变形协调段与两端的实心螺纹圆柱杆体段/钢绞线段通过焊接成一体。

3.如权利要求2所述的类蜂巢状吸能让压锚杆/锚索,其特征在于,所述焊接方式包括铝热焊和高强铝合金焊接,要求焊接强度满足支护要求。

4.如权利要求1所述的类蜂巢状吸能让压锚杆/锚索,其特征在于,所述的中间受力变形协调段与两端的实心螺纹圆柱杆体段通过铸造成一体。

5.如权利要求4所述的类蜂巢状吸能让压锚杆/锚索,其特征在于,所述的铸造为蜡膜铸造法。

6.一种如权利要求1‑5任一所述的类蜂巢状吸能让压锚杆/锚索的实现方法,其特征在于,包括以下步骤:第一:在待支护的围岩中按照施工要求钻孔,将类蜂巢状吸能让压锚杆/锚索安装在钻孔内,利用锚固剂将锚杆锚固段与围岩粘结成一体,锚杆外露段用托盘螺母紧固或者用锁紧装置锁紧,对锚杆/锚索施加一定的预应力;

第二:当围岩产生离层时,围岩对锚杆/锚索产生较大的拉应力,随着围岩变形锚杆/锚索杆体因受到较大的轴向力产生轴向位移,此时类蜂巢状圆柱杆体因受拉力杆体直径变小,菱形孔被拉伸,通过菱形孔的塑性变形来储存一部分应变能,从而起到吸收能量的作用,在不丧失支护能力的基础上实现对拉应力的让压吸能,达到锚杆与围岩的轴向协调变形效果;

第三:当围岩发生错动时,类蜂巢状圆柱杆体被径向剪切,类蜂巢状圆柱杆体内部菱形孔径向变形,通过菱形孔的径向塑性变形来储存一部分应变能,从而起到吸收能量的作用,实现对剪切应力的让压,达到锚杆与围岩的径向协调变形效果。
