专利号: 2022105804386
申请人: 苏州卡罗伊精密刀具有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

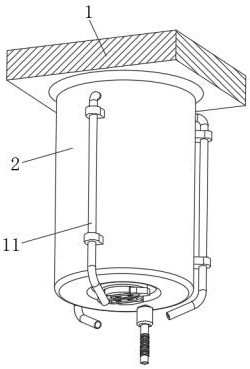

1.一种PCD精密镗刀,其特征在于,包括:固定座(1),所述固定座(1)下侧固定有防护壳(2),所述固定座(1)下侧固定有位于防护壳(2)内的推杆(3),所述推杆(3)的伸缩端固定有移动板(4),所述移动板(4)下侧设置有切削件;

所述防护壳(2)侧面下部呈U形结构,所述U形结构内滑动设置有挤压板(9),所述挤压板(9)上侧设置有与移动板(4)侧面连接的弹性件(10),所述挤压板(9)下侧安装有囊体(8),所述囊体(8)下侧与防护壳(2)侧面下部固定,所述防护壳(2)外侧设置有与囊体(8)内腔连通的进液管(81),所述防护壳(2)下侧设置有与囊体(8)内腔连通的排液管(83);

所述移动板(4)外侧与防护壳(2)内壁密封滑动接触,所述防护壳(2)侧面固定有导气管(11),所述导气管(11)一端与防护壳(2)内腔上部连通,所述导气管(11)另一端延伸至防护壳(2)下侧对应切削件设置。

2.根据权利要求1所述的PCD精密镗刀,其特征在于,所述进液管(81)上安装有单向进液阀(82),所述排液管(83)上安装有单向排液阀(84),所述排液管(83)远离防护壳(2)的一端的朝向为可调节设置。

3.根据权利要求1所述的PCD精密镗刀,其特征在于,所述移动板(4)下侧固定有驱动机(5),所述驱动机(5)的输出轴上安装有夹具(6),所述切削件包括固定在夹具(6)内的刀盘(7),所述刀盘(7)下侧设置有位置可调的刀具(72)。

4.根据权利要求3所述的PCD精密镗刀,其特征在于,所述刀具(72)侧面开设有滑孔,所述滑孔内滑动设置有固定在刀盘(7)上的定位螺栓(73),所述定位螺栓(73)至少设置有两个,所述刀盘(7)下侧固定有对刀具(72)限位的限位板(74),所述刀盘(7)下侧靠近刀具(72)的位置设置有刻度线。

5.根据权利要求4所述的PCD精密镗刀,其特征在于,所述刀盘(7)侧面上部固定有安装柄(71),所述安装柄(71)侧面开设有通孔,所述夹具(6)下侧开设有与安装柄(71)适配的安装槽,所述夹具(6)侧面对应通孔开设有卡孔,所述卡孔内设置有对安装柄(71)定位的定位杆(62)。

6.根据权利要求5所述的PCD精密镗刀,其特征在于,所述安装槽内对应卡孔的位置开设有卡槽,所述卡槽内固定有第一磁铁(61),所述定位杆(62)端部固定有与第一磁铁(61)相互吸附的第二磁铁。

7.根据权利要求5所述的PCD精密镗刀,其特征在于,所述安装槽内滑动设置有推板(63),所述安装槽内固定有位于推板(63)上侧且推动推板(63)下移的推动件(64),所述滑孔为长孔,所述定位杆(62)可在滑孔内上下滑动。

8.根据权利要求5所述的PCD精密镗刀,其特征在于,所述安装柄(71)侧面固定有键(75),所述夹具(6)侧面靠近安装槽的位置开设有与键(75)适配的键槽。

9.根据权利要求1所述的PCD精密镗刀,其特征在于,所述固定座(1)下侧设置有若干组定位件,所述定位件包括固定在固定座(1)下侧且位于防护壳(2)内的定位板(12),所述移动板(4)上侧固定有导向杆(13),所述导向杆(13)与定位板(12)侧面滑动连接。
