专利号: 2022105736995
申请人: 张木广
专利类型:发明专利
专利状态:授权未缴费
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

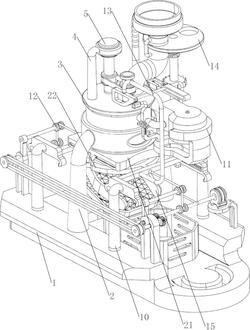

1.一种农产品加工用番茄清洗设备,其特征在于,包括有:第一支撑板(1),第一支撑板(1)顶部中间连接有第一支撑架(2);装料框(3),第一支撑架(2)内连接有装料框(3);固定板(21),装料框(3)下部连接有固定板(21);滑动板(22),固定板(21)两侧均滑动式连接有滑动板(22),滑动板(22)能够挡住装料框(3)底部;第二支撑架(4),装料框(3)顶部一侧连接有第二支撑架(4);小马达(5),第二支撑架(4)上安装有小马达(5);第一清洗刷(6),小马达(5)的输出轴上连接有第一清洗刷(6),第一清洗刷(6)与装料框(3)转动配合;第二清洗刷(7),装料框(3)上转动式连接有第二清洗刷(7);第一皮带轮(8),第二清洗刷(7)与第一清洗刷(6)上部均连接有第一皮带轮(8);第一平皮带(9),两个第一皮带轮(8)之间绕有第一平皮带(9);手动出料机构(10),第一支撑板(1)与滑动板(22)之间设有手动出料机构(10);出水机构(11),手动出料机构(10)与装料框(3)之间设有出水机构(11)。

2.根据权利要求1所述的一种农产品加工用番茄清洗设备,其特征在于,第一清洗刷(6)和第二清洗刷(7)的清洁部位均位于装料框(3)内,便于对番茄进行清洗。

3.根据权利要求2所述的一种农产品加工用番茄清洗设备,其特征在于,手动出料机构(10)包括有:第一滑轨(101),第一支撑板(1)顶部两侧均连接有两个第一滑轨(101);第一活动杆(102),两侧的第一滑轨(101)之间滑动式连接有第一活动杆(102);第一弹簧(103),第一活动杆(102)与第一滑轨(101)之间连接有第一弹簧(103),第一活动杆(102)与滑动板(22)连接。

4.根据权利要求3所述的一种农产品加工用番茄清洗设备,其特征在于,出水机构(11)包括有:第三支撑架(111),其中一个第一滑轨(101)顶部连接有第三支撑架(111);水箱(112),第三支撑架(111)上连接有水箱(112);塞子(113),水箱(112)顶部设有塞子(113);

第一水管(114),水箱(112)上连接有第一水管(114);第二水管(116),装料框(3)上部连接有第二水管(116);活动板(117),第二水管(116)与第一水管(114)之间滑动式连接有活动板(117),第一水管(114)与第二水管(116)之间连接有连接杆(115),活动板(117)能够将第一水管(114)和第二水管(116)连通。

5.根据权利要求4所述的一种农产品加工用番茄清洗设备,其特征在于,还包括有自动出料机构(12),自动出料机构(12)包括有:第四支撑架(121),第一支撑板(1)顶部一侧连接有第四支撑架(121);伺服电机(122),第四支撑架(121)上安装有伺服电机(122);第五支撑架(123),第一支撑板(1)顶部两侧均连接有第五支撑架(123);第一转轴(124),两侧第五支撑架(123)上均转动式连接有第一转轴(124),其中一根第一转轴(124)与伺服电机(122)的输出轴连接;绕线轮(125),第一转轴(124)上连接有绕线轮(125);导向轮(126),两侧第五支撑架(123)顶部均连接有导向轮(126);拉绳(127),两个绕线轮(125)上均绕有拉绳(127),两根拉绳(127)分别绕过两个导向轮(126)与两根第一活动杆(102)连接;第二转轴(128),其中一个第五支撑架(123)上部转动式连接有第二转轴(128);全齿轮(129),第二转轴(128)和与伺服电机(122)的输出轴连接的第一转轴(124)上均连接有全齿轮(129),两个全齿轮(129)相互啮合;第二皮带轮(1210),第二转轴(128)和另一个第一转轴(124)上均连接有第二皮带轮(1210);第二平皮带(1211),两个第二皮带轮(1210)之间绕有第二平皮带(1211)。

6.根据权利要求5所述的一种农产品加工用番茄清洗设备,其特征在于,还包括有挡料机构(13),挡料机构(13)包括有:第一楔形块(131),其中一根第一活动杆(102)上连接有第一楔形块(131);第二滑轨(132),第三支撑架(111)上连接有第二滑轨(132);第二活动杆(134),第二滑轨(132)上滑动式连接有第二活动杆(134);第二弹簧(133),第二活动杆(134)与第二滑轨(132)之间连接有第二弹簧(133),第二活动杆(134)与活动板(117)连接;

第二楔形块(135),活动板(117)顶部连接有第二楔形块(135),第二楔形块(135)与第一楔形块(131)配合。

7.根据权利要求6所述的一种农产品加工用番茄清洗设备,其特征在于,还包括有下料机构(14),下料机构(14)包括有:第六支撑架(141),第一支撑架(2)上连接有第六支撑架(141);下料管(142),第六支撑架(141)内连接有下料管(142),下料管(142)伸入装料框(3)内;第二支撑板(143),第一支撑架(2)一侧上部连接有第二支撑板(143);第三转轴(144),第二支撑板(143)上转动式连接有第三转轴(144);转动板(145),第三转轴(144)上部连接有转动板(145);固定环(1461),下料管(142)上连接有固定环(1461),固定环(1461)与第三转轴(144)转动配合,转动板(145)与固定环(1461)之间连接有扭簧(146);棘齿轮(147),第三转轴(144)上连接有棘齿轮(147);第三滑轨(148),第三支撑架(111)顶部连接有第三滑轨(148);棘齿条(149),第三滑轨(148)上滑动式连接有棘齿条(149),棘齿条(149)与棘齿轮(147)配合,棘齿条(149)与第一楔形块(131)连接。

8.根据权利要求7所述的一种农产品加工用番茄清洗设备,其特征在于,还包括有过滤机构(15),过滤机构(15)包括有:过滤框(151),第一支撑板(1)顶部中间连接有过滤框(151),过滤框(151)位于装料框(3)下方;挡板(152),过滤框(151)顶部两侧均连接有挡板(152);收集框(153),第一支撑板(1)顶部放置有收集框(153),过滤框(151)的出料端对准收集框(153)。
