1.一种建筑工程边坡自动检测处理系统,其特征在于:包括处理装置、信息处理部件、网络部件和供能部件;所述处理装置包括检测部件、控制部件和执行部件;所述检测部件用于检测边坡土层内部的土压力的变化;所述控制部件用于控制单个的处理装置的所有动作;所述执行部件用于对出现异常的边坡的土层进行加固处理;
所述信息处理包括计时单元、数据分析单元和调控单元;所述计时单元用于记录系统的时间;所述数据分析单元用于将所述检测部件中检测到的压力值与该时间点对应;进而多次检测后计算出土压力变化的速率;所述调控单元用于根据所述数据分析单元的计算结果判断是否采取处理措施并对所述处理装置做出调控;所述供能部件用于收集太阳能为系统提供运行所需的能量;所述网络部件用于实现边坡上的所有所述处理装置之间无线连接;

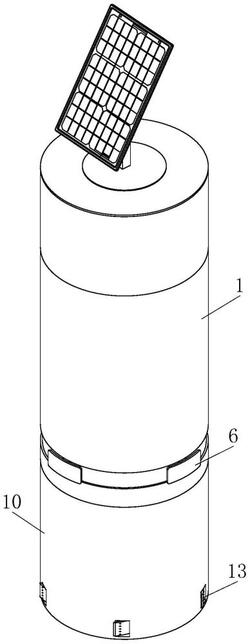

所述检测部件包括外壳(1)、摆动杆(2)、固定杆(3)、一号弹簧(4)、检测放大单元、控制器(5)和压力感应块(6);所述外壳(1)的上部设置有所述固定杆(3);所述固定杆(3)通过支架与所述外壳(1)固定连接;所述固定杆(3)竖直设置;所述外壳(1)的内部设置有所述摆动杆(2);所述摆动杆(2)通过球接架与所述外壳(1)球接;所述摆动杆(2)的球接位置两端的长度不相同;所述球接位置到所述固定杆(3)长度长于所述球接位置到所述一号弹簧(4)的长度;所述外壳(1)的下部均匀间隔设置有所述压力感应块(6);所述压力感应块(6)与所述外壳(1)侧壁滑动连接;所述摆动杆(2)的下端均匀间隔设置有所述一号弹簧(4);所述一号弹簧(4)的一端与所述摆动杆(2)固定连接;所述一号弹簧(4)的另一端设置有所述检测放大单元;所述检测放大单元的一端与所述一号弹簧(4)连接;所述检测放大单元的另一端与所述压力感应块(6)连接;所述固定杆(3)与所述摆动杆(2)的端面为圆弧面;所述固定杆(3)与所述摆动杆(2)的端面接触;所述圆弧面的圆心与所述球接位置的球心重合;所述固定杆(3)的一端通过导线与所述控制器(5)电性连接;所述摆动杆(2)的一端通过导线与所述控制器(5)电性连接;
所述检测放大单元包括活动块(7)、一号滑槽(8)和二号滑槽(9);所述外壳(1)的侧壁的外侧均匀间隔开设有一号滑槽(8);所述压力感应块(6)与所述一号滑槽(8)滑动连接;所述外壳(1)侧壁的内侧均匀间隔开设有二号滑槽(9);所述二号滑槽(9)与所述一号滑槽(8)连通;所述二号滑槽(9)内部设置有所述活动块(7);所述活动块(7)与所述二号滑槽(9)滑动连接;所述活动块(7)的一端与所述一号弹簧(4)的端部固定连接;所述一号滑槽(8)的横截面积大于所述二号滑槽(9)的横截面积;所述一号滑槽(8)和所述二号滑槽(9)内部充有油液;
所述执行部件包括壳体(10)、动力单元、压力泵(11)、转轴(12)、弹性注浆件(13)和导向轮(14);所述外壳(1)的下部设置有壳体(10);所述壳体(10)与所述外壳(1)连接;所述壳体(10)的上部边缘处对称设置有料仓(16);所述料仓(16)内部填充有注浆材料;所述壳体(10)上端的中部设置有压力仓(15);所述压力仓(15)与所述料仓(16)连通;所述外壳(1)的上部设置有所述压力泵(11);所述压力泵(11)与所述外壳(1)固定连接;所述压力泵(11)的出口端通过软管与所述压力仓(15)连通;所述壳体(10)的内部设置有所述转轴(12);所述转轴(12)与所述壳体(10)转动连接;所述压力仓(15)的下部设置有动力单元;所述动力单元用于驱动所述转轴(12)转动;所述转轴(12)中空设置;所述料仓(16)与所述转轴(12)的内部连通管;所述转轴(12)的均匀间隔设置有所述弹性注浆件(13);所述弹性注浆将与一端与所述转轴(12)固定连接;所述弹性注浆件(13)与所述转轴(12)的内部连通;所述壳体(10)的内部均匀间隔设置有所述导向轮(14);所述导向轮(14)与所述壳体(10)转动连接;
所述导向轮(14)的一侧与所述弹性注浆件(13)接触;所述壳体(10)上均匀间隔开设有通孔;所述弹性注浆件(13)的一端穿过所述通孔;
所述动力单元包括滑动仓(17)、活塞块(18)、螺旋架(19)和螺旋凸块(20);所述压力仓(15)的下部设置有所述滑动仓(17);所述滑动仓(17)与所述压力仓(15)通过电磁阀连通;
所述滑动仓(17)的内部设置有所述活塞块(18);所述活塞块(18)与所述滑动仓(17)侧壁滑动连接;所述活塞块(18)的下部设置有螺旋架(19);所述螺旋架(19)上的导杆与所述活塞块(18)固定连接;所述螺旋架(19)的下部均匀间隔开设有螺旋槽(21);所述转轴(12)沿圆周方向上均匀间隔设置有螺旋凸块(20);所述螺旋凸块(20)与所述转轴(12)固定连接;所述螺旋凸块(20)与所述螺旋槽(21)配合。
2.根据权利要求1所述的一种建筑工程边坡自动检测处理系统,其特征在于:所述弹性注浆件(13)上均匀间隔开设有注浆孔(22);所述注浆孔(22)朝向主轴方向倾斜;注浆孔(22)的外侧设置有划片(23);所述划片(23)一侧一端与所述弹性注浆件(13)固定连接。
3.根据权利要求2所述的一种建筑工程边坡自动检测处理系统,其特征在于:所述外壳(1)与所述壳体(10)之间通过螺纹连接。
4.一种边坡自动检测处理装置的安装方法,适用于上述权利要求1‑3中的任意一项所述的边坡自动检测处理系统;其特征在于:包括以下步骤:
S1:边坡填筑前将所述处理装置固定在地面上,同时根据设计的需要偏转所述处理装置的倾斜角度,保证所述处理装置与所述边坡的表面处于垂直的状态;
S2:安装完成后将为所述处理装置功能的功能部件安装到位,同时对处理装置联网的测试,对故障的位置进行修整,直至所有的处理装置之间能实现网络连通;
S3:通过小型设备向边坡的位置进行填土,在填埋的过程中,对填土进行分层填筑,分层压实,待填土高度完全将所述处理装置遮盖时,取下所述处理装置的上盖,同时将所述摆动杆(2)的上端与下端之间的连接松开,随后对摆动杆(2)的上部进行调整,使得摆动杆(2)的上部与所述外壳(1)的轴线平行,随后连接所述摆动杆(2)的上端与下端,随后安装好处理装置的上盖;
S4:检查各所述处理装置与土层的接触位置是否出现缝隙,若出现缝隙,则开挖后重现填筑,直至土层与所述处理装置的表面紧密接触;
S5:在处理装置的四周浇筑水泥砂浆,保证所述处理装置的位置准确,完成处理装置的安装。
