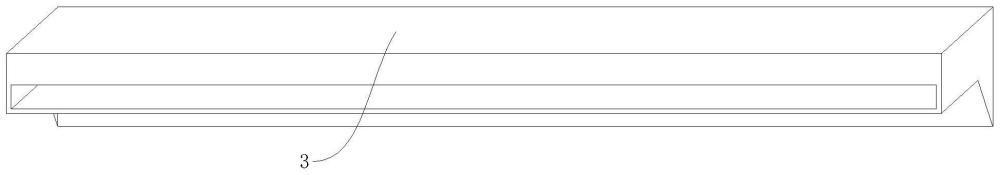

1.一种超大型台车式燃气热处理炉,包括热处理主体(1),其特征在于:所述热处理主体(1)的两侧对称固定安装有撑架(2),所述撑架(2)的顶壁活动安装有环形清理板(3),所述环形清理板(3)的两侧固定安装有两个第二移动块(6),所述热处理主体(1)的内部固定安装有控制环形清理板(3)升降的升降机构,所述环形清理板(3)内部活动安装有第一移动块(4),所述第一移动块(4)的下端固定安装有用于清扫热处理主体(1)底壁的水平清理板(5),所述环形清理板(3)的内部固定安装有控制第一移动块(4)水平移动的控制机构,所述水平清理板(5)移动到热处理主体(1)的底部时控制机构控制第一移动块(4)进行水平移动;
所述热处理主体(1)内部固定安装有电源,所述升降机构包括固定安装在热处理主体(1)内部的安装槽(11),所述安装槽(11)内部固定安装有第一电机(12),且第一电机(12)电性连接在电源上,所述第一电机(12)的输出端转动安装有第一往复丝杆(13),且第二移动块(6)螺纹连接在第一往复丝杆(13)上,所述热处理主体(1)的内部固定安装有控制第一电机(12)启闭的启闭机构,所述热处理主体(1)的内部固定安装有定位机构,所述热处理主体(1)的后端底壁固定开设有密封收集机构;
所述控制机构包括固定安装在环形清理板(3)内部的第二电机(32),且第二电机(32)电性连接在电源上,所述第二电机(32)的输出端转动安装有第二往复丝杆(33),且第一移动块(4)螺纹连接在第二往复丝杆(33)上,所述环形清理板(3)的内部固定安装有延长第二电机(32)工作时间的延时机构;
所述启闭机构包括固定安装在热处理主体(1)内部的启闭外壳(14),所述启闭外壳(14)的内部固定安装有第一电磁铁(15),所述第一电磁铁(15)的下端活动安装有第一升降板(16),所述第一升降板(16)的内部固定安装有与第一电磁铁(15)相互配合的永磁铁(17),所述第一升降板(16)的一侧固定安装有第二接电块(18),且第二接电块(18)电性连接在电源上,所述启闭外壳(14)的内部固定安装有与第二接电块(18)相互配合的第二导电块(19),且第二导电块(19)电性连接在第一电机(12)上,所述启闭外壳(14)内远离第一电磁铁(15)的一侧活动安装有第二升降板(21),且第二升降板(21)与第一升降板(16)之间对称安装有两个第一弹簧(20),所述第二升降板(21)上远离第一电磁铁(15)的一侧固定安装有第二按压柱(22),且第二按压柱(22)延伸至靠近第二移动块(6)一侧的安装槽(11)内,所述第二升降板(21)与启闭外壳(14)的底壁之间固定安装有第二弹簧(23),所述热处理主体(1)的内部固定安装有控制第一电磁铁(15)启闭的开关机构;
所述开关机构包括固定开设在热处理主体(1)内部的开关槽,所述开关槽内部活动安装有第一接电块(8),且第一接电块(8)电性连接在电源上,所述第一接电块(8)的一侧固定安装有第一按压柱(7),且第一按压柱(7)延伸至热处理主体(1)的外侧,所述第一接电块(8)的另一侧固定安装有梯形块(9),且梯形块(9)能够延伸至安装槽(11)内,所述开关槽内靠近热处理主体(1)内壁的一侧固定安装有第一导电块(10),且第一导电块(10)电性连接在第一电磁铁(15)上。
2.根据权利要求1所述的一种超大型台车式燃气热处理炉,其特征在于:所述定位机构包括固定开设在热处理主体(1)内部的定位槽(25),所述定位槽(25)的内部活动安装有第三接电块(27),且第三接电块(27)电性连接在第一电机(12)上,所述第三接电块(27)的上端固定安装有第三按压柱(24),且第三按压柱(24)延伸至安装槽(11)内,所述第三按压柱(24)与定位槽(25)的顶壁固定安装有第三弹簧(26),所述第三接电块(27)的两侧对称安装有两个第三导电块(28),且第三导电块(28)电性连接在第二导电块(19)上,两个所述第三导电块(28)的上端均固定安装有齿条(30),所述定位槽(25)内固定安装有两个减速齿轮(31),且齿条(30)与减速齿轮(31)之间齿轮啮合,所述第三导电块(28)的下端与定位槽(25)的底壁固定安装有第四弹簧(29)。
3.根据权利要求1所述的一种超大型台车式燃气热处理炉,其特征在于:所述延时机构包括固定安装在环形清理板(3)内部的延时外壳(34),所述延时外壳(34)的内部固定安装有第二电磁铁(35),且第二电磁铁(35)电性连接在第二导电块(19)上,所述延时外壳(34)内远离第二电磁铁(35)的一侧活动安装有绝缘板(36),所述绝缘板(36)的靠近第二电磁铁(35)的一端固定安装有与第二电磁铁(35)相互配合的铁片(37),所述绝缘板(36)的一侧固定安装有第四输电块(38),且第四输电块(38)电性连接在电源上,所述延时外壳(34)的内部固定安装有与第四输电块(38)相互配合的第四导电块(39),且第四导电块(39)电性连接在第二电机(32)上,所述环形清理板(3)内固定安装有绝缘板(36)上升时第四输电块(38)与第四导电块(39)不会连接的拉板机构。
4.根据权利要求3所述的一种超大型台车式燃气热处理炉,其特征在于:所述拉板机构包括固定安装在环形清理板(3)内部的缸体(41),且缸体(41)与延时外壳(34)之间固定安装有导管(40),所述缸体(41)的内部活动安装有活塞(42),所述活塞(42)的远离第四导电块(39)的一侧与缸体(41)的内壁之间弹性连接,所述活塞(42)与第四导电块(39)之间固定安装有拉杆(43),所述活塞(42)远离第四导电块(39)的一端与缸体(41)的内壁之间弹性连接。
5.根据权利要求1所述的一种超大型台车式燃气热处理炉,其特征在于:所述密封收集机构包括固定开设在热处理主体(1)后端底壁的下料口(47),所述下料口(47)的底端安装有用于密封的密封板(45),所述密封板(45)的一侧固定安装密封板(45)打开下料口(47)的通电弹簧(44),所述通电弹簧(44)电性连接在第二导电块(19)上,所述热处理主体(1)的内部固定安装有收集箱(46),且收集箱(46)位于下料口(47)的下侧。
