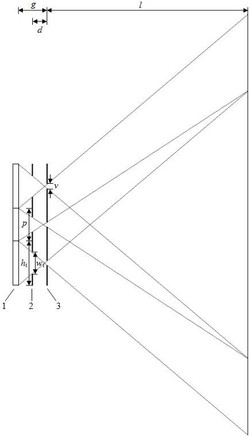

1.基于渐变狭缝光栅和渐变节距针孔阵列的3D显示装置,其特征在于,包括显示屏、渐变狭缝光栅和渐变节距针孔阵列;显示屏、渐变狭缝光栅和渐变节距针孔阵列依次平行放置;显示屏、渐变狭缝光栅和渐变节距针孔阵列的水平宽度均相同;显示屏、渐变狭缝光栅和渐变节距针孔阵列的垂直宽度均相同;显示屏用于显示渐变节距图像元阵列;渐变狭缝光栅用于光路调制;渐变节距针孔阵列用于成像;渐变节距针孔阵列中针孔的孔径宽度均相同;渐变狭缝光栅中狭缝的节距从中间到两边逐渐增大,渐变狭缝光栅中狭缝的孔径宽度从中间到两边逐渐增大;渐变狭缝光栅中第i列狭缝的节距hi和渐变狭缝光栅中第i列狭缝的孔径宽度wi由下式计算得到其中,p是位于渐变狭缝光栅中间的狭缝的节距,g是显示屏与渐变节距针孔阵列的间距,m是狭缝的数目,l是最佳观看距离,v是针孔的孔径宽度,d是渐变狭缝光栅与渐变节距针孔阵列的间距;位于渐变节距针孔阵列同一列的针孔的水平节距均相同,渐变节距针孔阵列中针孔的水平节距从中间到两边逐渐增大;水平方向上针孔的数目等于狭缝的数目;
渐变节距针孔阵列中第i列针孔的水平节距等于渐变狭缝光栅中第i列狭缝的节距;渐变狭缝光栅与渐变节距针孔阵列的间距d满足下式
水平方向上图像元的数目等于水平方向上针孔的数目;垂直方向上图像元的数目等于垂直方向上针孔的数目;位于渐变节距图像元阵列同一列的图像元的水平节距均相同;渐变节距图像元阵列中第i列图像元的水平节距等于渐变节距针孔阵列中第i列针孔的水平节距;图像元和针孔的垂直节距均相同;图像元的中心与对应狭缝和针孔的中心对应对齐;
图像元发出的一部分光线依次通过对应的狭缝和针孔投射到成像区域重建3D图像;在最佳观看距离处,水平观看视角θ由下式计算得到
水平观看视角与水平方向上针孔的数目无关,且与针孔的孔径宽度成正比。
